摘要：鋰離子電池集裝箱儲能系統在儲能的過程中需消耗電能，因此降低集裝箱儲能系統能耗可有效提高電力效率。集裝箱儲能系統能耗主要分為空調系統能耗、PCS能耗、BMS能耗及其他能耗，其中空調系統與PCS總能耗占比達92%。本文對空調系統和PCS設備進行了降能耗方案分析，通過測試與理論計算的方法，最終得到：空調系統實測能耗降低約41.8%，集裝箱系統能耗降低約33.0%；PCS設備通過將現有SI基IGBT模塊更換為SIC IGBT模塊，理論計算可降低PCS設備能耗約32.6%，約降低集裝箱系統能耗7.1%。以上方案實現集裝箱儲能系統總能耗降低約40.1%。
關鍵詞: 儲能系統, 節能降耗, 鋰電池
能源是人類賴以生存和發展的物質基礎，同時也推動著人類文明的發展。隨著常規能源日漸減少，新能源逐漸被人們所熟知，儲能行業發展也進入了快車道。
儲能是指通過介質或設備把能量存儲起來，在需要時再釋放出來的過程。目前發展較為成熟的能源存儲技術可分為三大類：電化學儲能、機械儲能、電磁儲能。本文研究的鋰離子電池集裝箱儲能系統是電化學儲能技術中的一種。鋰離子電池的工作原理是：充電時Li+從正極脫嵌，經過電解質嵌入負極，負極處于富鋰狀態；放電時整個過程逆轉。通過以上循環原理以實現能源的存儲與釋放，而在能量轉換的過程中伴隨著電能的消耗，如何減少儲能過程中能量的消耗成為大規模應用與推廣儲能系統的主要難題之一。目前，林宇對通訊基站后備電源儲能對降低儲能過程中電能損耗進行了研究，主要方法為：提高電池使用環境溫度，更換耐溫規格更高的電池，實現總能耗下降約25.2%。
本文以鋰離子電池集裝箱儲能系統為研究對象，通過對實測能耗數據進行分析得出，集裝箱儲能系統運行能耗主要包含：空調系統能耗、PCS能耗、BMS能耗、輔助系統能耗。其中空調系統能耗與選型設計、運行策略和風道設計等相關，系統設備能耗多與器件選型和電路設計有關。根據以上數據分析，針對集裝箱不同系統和設備進行降能耗方案的研究，從而提高儲能設備電力效率。
1、能耗比例分析
本文以比亞迪汽車工業有限公司電力科學研究院英國Rock Farm儲能集裝箱項目為例進行研究分析，降能耗措施適合所有儲能集裝箱項目。圖1為場站現場圖，具體項目信息如表1所示。

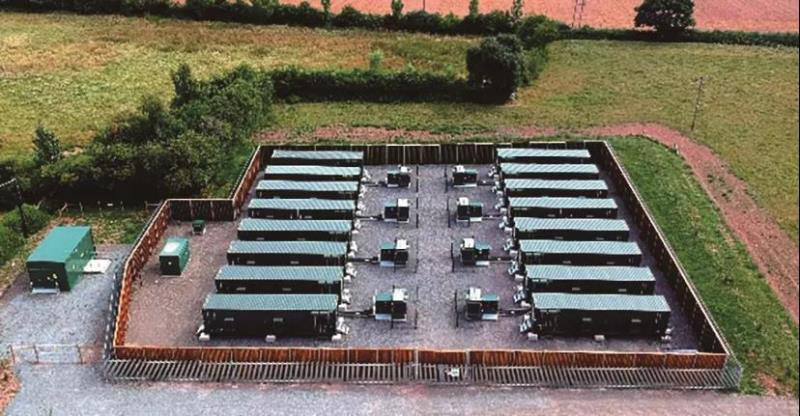

圖1 英國Rock Farm儲能項目現場圖
表1 英國Rock Farm儲能項目信息表
如圖2所示，空調系統能耗占集裝箱系統總能耗比例約為76.9%；其次為PCS能耗，占總能耗的15.1%；BMS能耗與其他能耗分別占到系統總能耗的4.0%和4.1%。
圖2 英國Rock Farm儲能集裝箱能耗比例餅圖
由以上分析可知，集裝箱降能耗關鍵是：空調系統和PCS設備。二者能耗占整個集裝箱系統能耗的92%，其他設備及線路損耗占比均較小，共占集裝箱系統的8%，且分類繁多。因此本文主要針對空調系統和PCS設備進行降能耗研究。主要降能耗思路如下。
（1）優化關鍵器件選型
PCS是電能變換和控制的核心設備，其主要發熱器件為IGBT模塊，利用SIC基 IGBT替換SI基IGBT，可實現PCS設備整體效率的提升。
（2）優化控制策略
系統高倍率、低倍率運行及待機狀態時，空調的運行策略進行相應的調整。通過改變空調的設定溫度，可實現：①提高空調系統運行平均能效值；②減少集裝箱漏熱量；③減少空調內風機運行時間。
（3）優化送風風道
通過優化送風風道，使系統風量分配更均勻，減少熱回流，減少空調運行時間。
2、節能措施
上節對集裝箱儲能系統運行能耗進行了分析，并提出了節能措施。本節通過實驗數據和理論分析對以上措施進行驗證分析。
2.1 PCS能效提升
Si基電力電子器件的發展已經達到Si材料的物料理論極限，為了發展更高性能的電力電子器件，當前國際上普遍采用碳化硅(SiC)和氮化鎵(GaN)為代表的第三代寬禁半導體材料電力電子器件。相比于傳統Si基電力電子器件，第三代半導體器件具有禁帶寬、擊穿電場強度高、載流子飽和漂移速度高、導熱率高等優異的物料特性。

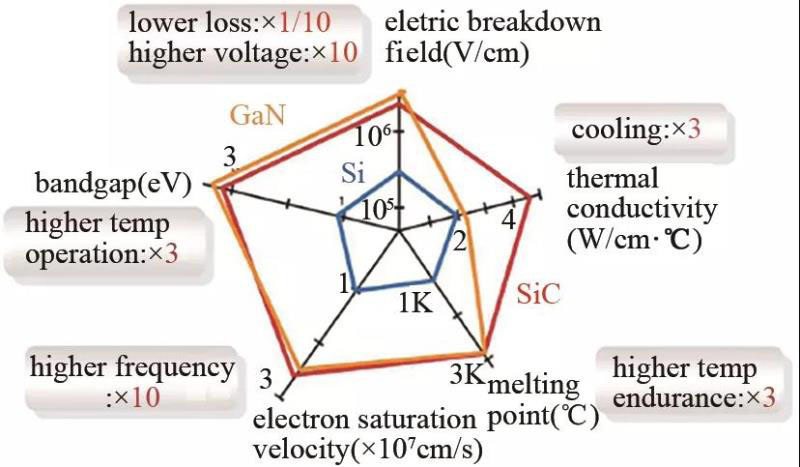

圖3 不同材料電力電子器件性能對比圖
SIC器件應用在PCS設備中主要優勢體現在以下幾個方面：首先SIC器件的高溫特性和高熱導性能可以減少空調器的體積和降低成本，使整個產品的體積減小，產品功率密度提升；其次SIC器件的高飽和電子速率和高頻特性，在同等級功率下，功率模塊體積減小很多；最后SIC器件的低導通電阻，尤其碳化硅肖特基二極管的反向恢復電流幾乎為零，使開關器件的損耗大幅減少，顯著提高系統效率。
圖4 SIC肖特基二極管開關損耗
以英國Rock Farm現場儲能系統中實際應用的800 kW PCS產品為例，如圖5所示。PCS產品系統效率最大98.2%(損耗14400 W)，其中Si基IGBT的損耗占比約1.1%(損耗約8800 W)，電抗器損耗占比約0.45%(損耗約3600 W)，二次供電及其它損耗占比約0.25%(損耗約2000 W)。

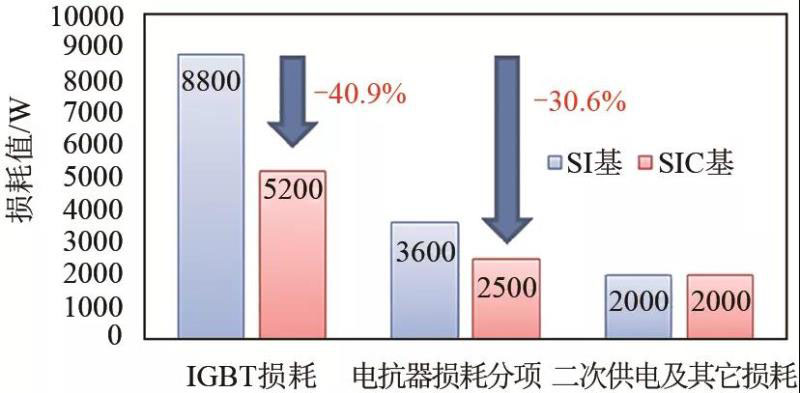

圖5 800 kW PCS SI基與SIC基模塊損耗對比
將該產品的Si基IGBT更換為SIC基IGBT，系統效率最大可做到98.79%，其中SIC基IGBT的損耗占比約0.65%(損耗約5200 W)，電抗器損耗占比約0.31%(損耗約2500 W)，二次供電及其它損耗占比約0.25%(損耗約2000 W)。SIC基IGBT相比SI基IGBT，PCS設備能耗下降約32.6%。
2.2 空調系統優化
空調系統降功耗措施主要包含：控制策略優化和送風風道優化。實驗結果顯示：通過以上措施，系統總能耗下降約33%。詳細分析過程如下。
2.2.1 控制策略優化
空調系統控制策略的優化，首先需要進行精細化空調選型設計，利用空調系統最高COP對應的冷量及環境要求，進行空調運行策略的制定。
（1） 精細化設計
空調系統瞬時計算用到如下公式
式中，Q為電池發熱量；Q1為電池散失至環境熱量；Q2為電池自身溫升熱量；為電池至環境傳熱系數；A為傳熱面積；c為電池比熱容；m為電池重量；△T1為電池至環境溫差；△T2為電池溫升。
根據式(1)～(3)對系統進行瞬時計算。圖6顯示電池最高溫升11.9 ℃時，空調需要制冷量較集裝箱系統實際最大產生熱量低35%(圖7)。運行時電池溫升吸收的熱量，在待機狀態下冷卻。
圖6 集裝箱瞬時電池溫度圖

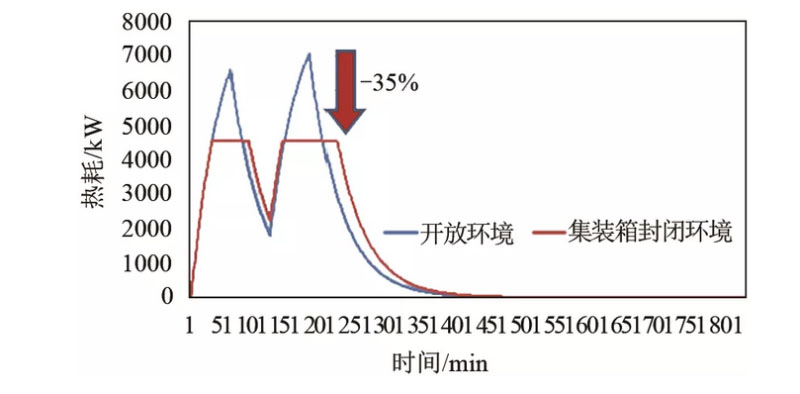

圖7 集裝箱優化前后運行熱耗對比圖
（2） 制定控制策略
圖8～9中：Tr為空調回風溫度；Ts為空調設定溫度；Tmax為電池最高溫度；TBS為空調開啟電池溫度；TD為空調節能模式溫度值；TM為空調普通模式溫度值；TH為空調高功耗模式溫度值。
圖8 優化前集裝箱空調系統運行策略
圖9 優化后集裝箱系統運行策略
如圖8所示，集裝箱儲能系統優化前溫度控制策略中，空調溫度設定為Ts，為了保證系統正常充放電運行，Ts設定值較低，以滿足整個運行過程中溫度要求。但該方案導致系統待機和低倍率運行時：漏熱量增加、空調平均COP值增加、內風機運行時間長。
如圖9所示，空調聯動策略不僅與箱內環境溫度關聯，同時與集裝箱系統運行狀態相連?？照{(diào)設置參數也分為3擋：節能檔位TD；普通檔位TM；高功耗檔位TH。其中節能與普通檔位溫差約3 ℃，與高功耗檔位差2 ℃。該策略優勢：①減少集裝箱漏熱量，空調溫控設置每提高5 ℃，集裝箱漏熱量減少約1 kW；②集裝箱外環境溫度和系統內熱源不變前提下，箱內溫度升高，空調COP值增加。每升高5 ℃，COP值增加約0.15。
通過優化控制策略，實測集裝箱能耗降低約33.0%，其中：優化空調內風機運行策略降低能耗約為28.8.%；提高運行平均COP和減少漏熱量總降能耗約4.2%，詳見表2。

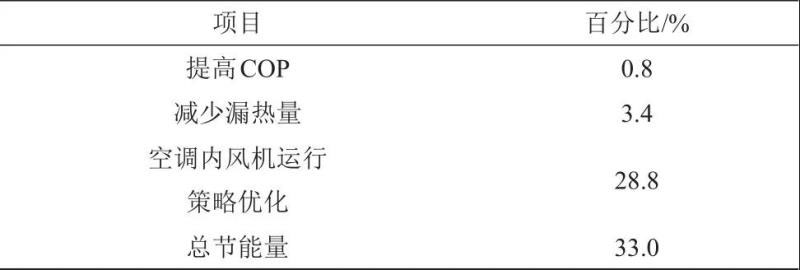

表2 優化控制策略分項降能耗比例表
2.2.3 風道優化
風量分配的均勻性決定了電池溫度均勻性，電池溫度均勻性影響電池充放電容量均勻性和系統能耗。集裝箱儲能系統中，電池架密封性差，系統冷熱通道無法完全隔開，使得部分電池包將熱通道熱風抽回，形成熱回流，最終導致集裝箱內電池溫差增大。因空調啟停策略與電池溫度關聯，使得空調內風機運行時間延長。
如圖10所示優化前后的送風風道，優化后風道增加了有效的導風板，使風量分配更加均勻，仿真結果顯示：優化后電池模組間溫差相比優化前降低4.6 ℃，理論計算：內風機運行時間約減少0.33 h，降低系統能耗約0.6%。

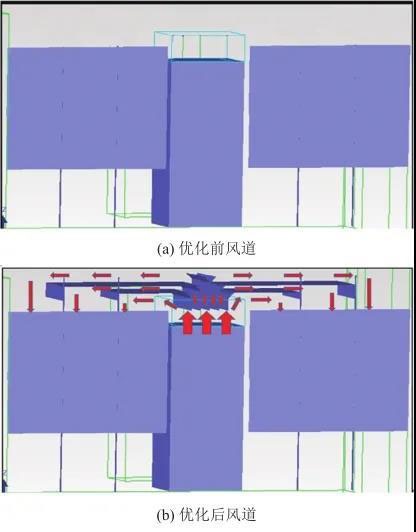

圖10 送風風道優化前后模型
圖11 優化前后電池溫度分布云圖
2.2.4 實測結果分析
圖12為優化后實測集裝箱系統能耗比例餅圖。本文中實測數據僅為優化冷卻系統控制策略的測試結果，PCS設備提能效方案與優化送風風道方案均未體現。系統總能耗及比例關系變化如下：①集裝箱儲能系統能耗降低約33.0%；②空調系統的能耗占比相比原來降低了11.9%，為65.0%；③PCS設備能耗占比相比原來提高了7.6%，上升至22.7%；④其余能耗占比為12.3%。
圖12 優化后集裝箱能耗比例餅圖
由測試數據可知：空調能耗仍占到系統能耗50%以上，依然為系統降功耗關鍵點；其次，PCS占比已達到21.8%。而PCS設備使用SIC IGBT模塊后，理論分析功耗下降32.6%，相應系統能耗下降約7.1%。
3、結 論
綜上所述，本文以比亞迪汽車工業有限公司電力科學研究院英國Rock Farm儲能集裝箱項目為研究對象，進行了運行能耗優化方案的研究和實測結果驗證，最終得出如下結論。
（1）空調系統在整個儲能設備運行能耗中占比最大。本次研究對象空調初始占比達到了76.9%，通過優化運行策略和風道優化，可大大降低空調系統能耗，系統能耗下降約33.6%，優化控制策略降33.0%，優化風道降0.6%。
（2）PCS能耗占集裝箱系統能耗的比例僅次于空調能耗，通過更換SIC IGBT模塊，理論上可降低系統7.1%的能耗。
以上分析對象為風冷集裝箱儲能系統，根據數據分析可知：風冷集裝箱儲能系統降能耗關鍵為冷卻系統，而冷卻系統降能耗關鍵為運行策略的優化。因此儲能系統散熱策略決定了整個系統的能耗大小，同時也決定了整個系統的電力效率。除了策略的優化，風冷空調市場有許多節能方案并未用到此次設計的集裝箱上，例如：氟泵、空熱一體機等。因此，在以后的研究中，將增加該方向的研究，充分利用環境冷源，降低儲能設備散熱系統運行能耗，提高設備電力效率。
引用本文： 王志偉,張子峰,尹韶文等.集裝箱儲能系統降能耗技術[J].儲能科學與技術,2020,09(06):1872-1877.
WANG Zhiwei,ZHANG Zifeng,YIN Shaowen,et al.Energy reduction technology of container energy storage system[J].Energy Storage Science and Technology,2020,09(06):1872-1877.
第一作者及聯系人：王志偉（1984—），男，碩士，工程師。研究方向為儲能系統及相關設備的散熱設計，E-mail：[email protected]。
