中國儲能網訊：11月10-11日，由湖南省能源局指導，中國化學與物理電源行業協會儲能應用分會主辦的“第三屆全國電源側儲能技術及應用高層研討會”在長沙華天酒店召開。來自電網公司、設計院、系統集成商等領域的400余人參加了本次研討會。
會議期間，浙江高泰昊能科技有限公司董事長張偉峰分享了主題報告《BMS對儲能系統價值最大化的影響》。中國儲能網對其演講內容進行了梳理，并在此分享給大家，供大家學習、交流。演講內容如下：
張偉峰：今天和大家一起探討B(tài)MS系統和儲能系統的價值關系或者說是對他的影響。
首先簡單介紹一下高泰昊能，我們是成立2010年9月，這10年里面只做鋰電池的管理，我們在行業里面目前是在三個細分行業，儲能、電動汽車、智能鋰電，都是圍繞電池管理做細。
這是公司的簡單的情況，包括汽車行業的品質管理體系，16949和一些專利的技術。
現在簡單分析儲能系統價值的簡單計算，剛才馮總分析系統的投資價值，我們是做設備，也要關心整個系統的投資，產業鏈真正的循環起來，真正有現金流，我們整個行業才是可持續發展，作為設備廠家來講，最重要是如何保證系統在安全可靠、長期可運行，長期可以制造出價值，這是我們作為底層設備供應商的價值所在。
系統產出價值是初始投資成本，要減去系統運營成本和安全成本，安全成本很大的問題在于他不是一成不變的，他是隨著時間變化的，就像剛才數字孿生一樣的，所有東西系統是活的，是動態發展的，所以要有一種手段和方法評價和預測，所以我們整個行業內不管是學術界還是工業界都在往這個方向努力。
安全成本最大的風險點是隨著時間增加而增加，要有手段去識別。
再細化一點，產出價值里面是希望系統能運行十年甚至二十年，這是我們的目標，而且運行的時間剛才也講了運行時間越長，整個系統，器件的損傷、老化都會產生一些后果，這些后果在系統里面能不能識別，如果不能識別的話就可能產生安全成本，這個安全成本很可能是我們不太恰當?shù)谋扔魇切列量嗫嗷氐浇夥徘傲?，你整個的系統毀于一旦。所以安全成本等于0，這是我們追求的目標。
運營成本，這也是不可小覷的，投資回報的角度，大家都有投資模型，這個模型做一些運營的假設，運營假設前提取決于系統里面的各個零部件的質量，他的安全性和可靠性以及長期的可靠性。還包括這個過程當中，電池本身的潛力能不能充分的挖掘出來，充分的把壽命延長。

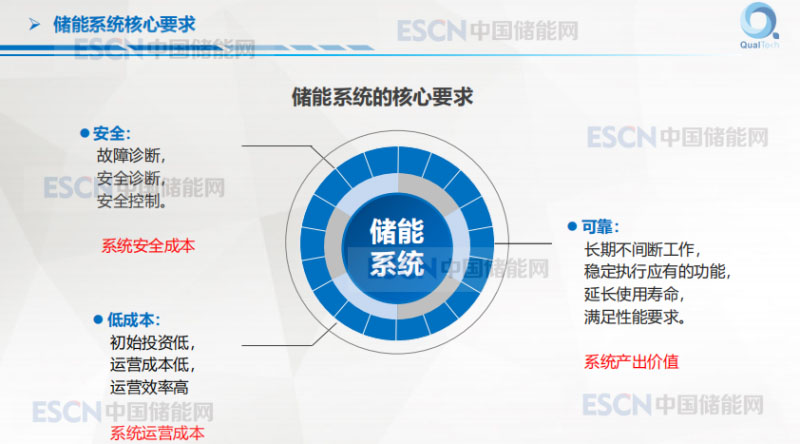

儲能系統作為底層的核心要求有三個部分，安全、可靠、低成本。
安全，目前可以分為三個層面的劃分，故障診斷，這是最基礎層面，有故障必須要知道；安全診斷，不一定體現出故障，但是可能有安全的問題；安全控制，出現安全問題怎么控制，涉及到系統的安全成本，一句話是防范于未然。
可靠，是指長期不間斷的工作。穩定執行應有的功能，延長使命壽命，如果延長不了，要及時更換，不影響運營。
低成本，初始成本和運營成本和安全成本。
談到安全，安全的標準，目前來講，IEC61508是20年前提出的工業界的安全標準，是普適的標準，提供了一些概念和方法論，他不針對特別的行業，只是針對工業界，原理性的東西。針對不同的行業，基本上針對汽車工業、航空工業、醫療器械工業，都有細分的安全的標準，比如說跟我們儲能系統里面比較接近的是汽車工業的安全標準ISO26262，針對特定行業的具體的落實。那么從26262的角度來講，如果我們出現的安全的事項帶來的后果極其嚴重的話，安全功能的級別來講會按ASILC。
安全目標，為了定義安全，什么是安全，26262里面有基本的定義，單點故障，整個系統里面只要發生一個點的故障，整個系統就出現了故障，并且會影響安全目標；如果兩個故障同時發生，才可能出現影響，這是雙點故障。儲能系統最高級別的安全目標，系統不能起火，從最高點的目標不斷的往下細分，電子系統不能起火，PCS不能起火、匯流柜不能起火。這是一層層的架構，核心的方法是什么，就是識別并且消除單點故障，雙點故障同時出現的概率非常小，要想完全控制他，所需要的成本非常高，大部分情況下只要把所有的可能存在的單點故障識別出來，就可以證明自己達到多少的ASIL級別。

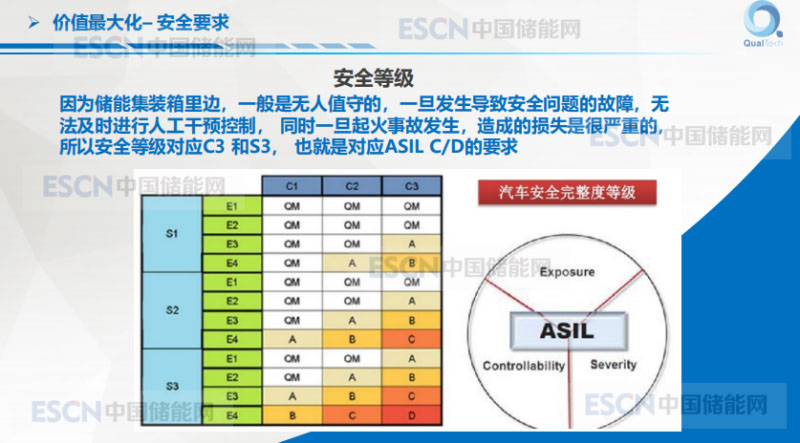

這是基本的所謂安全等級示意圖，三個維度來定義的，暴露度、嚴重度、可控度，映射到儲能系統里面是無人值守的，一旦發生導致安全問題的故障，人是沒有辦法直接干預，控制度比較小，同時一旦起火之后損失是非常嚴重的，所以按照表格來講，至少要對應C3和S3，也就是對應ASILC/D。
案例一，這是常見的三層架構的電池簇，這是KM1，斷流器，如果發生黏連無法斷開，但是要有效的診斷，你得做一些安全的控制，如果說控制不了，或者說根本無法診斷的話，QF1是常閉狀態的，無法有效斷開，電池很有可能處于不安全的持續充電狀態。
案例二，主動均衡的案例，現在大家常見的做法是在電池端有一個開關矩陣，主要的目的是為了做復用，存在的風險點是這個開關會失效，失效怎么辦？會有什么后果？假設像這種K2發生黏連，無法斷開，也無法檢測，如果做檢測的話成本非常高，如果選擇其中的一個電池進行均衡，但是這時候另外一個電池開關已經黏連了，這兩個電池之間相互發生了短路，短路的風險是比較大的，輕則板子燒了，重則電池引爆。
案例三，這是整個系統上面的安全怎么來防范系統的著火，也就是剛才說的26262的方法，一層層的進行分解，比如說要想辦法，單個電芯失效并且著火，首先不把他變成單點故障，就是單個電芯起火，也不能導致系統起火。這就對電芯和PACK提出要求，比如說及時的滅火，通過聯動，各個設備廠家相互的共同的提高和探討這方面有很多文章可以做。
這是可靠性方面的介紹，先過了，主要的概念是FIT值，就是多少個devciehours的情況下有失效，很經典的可靠性評價體系。
安全可靠的實現途徑，原理上來講有哪些，哪些可以遵循，簡單來講原則，我覺得主要分為四各方面，設計方面、測試方面、生產方面、運營方面。
設計方面，我們要依靠嚴格的開發流程和質量體系，遵循軟件開發的過程，比如說ASPICE，這是非常嚴格的軟件開發流程，功能安全標準、質量管理體系。通過這幾個來控制開發過程，同時在你具體的設計上面選型、車規級器件、冗余、溫度控制、EMS等等都是常規的技術手段，但是不要有僥幸心理，因為我們一般來講所有的器件都是會失效，不要認為工作5年不失效，都是會失效，只是時間長短的問題。
測試方面，從整個開發過程來講，單元測試到系統測試，模型仿真、臺架驗證等等，一系列的測試是保證你產品是長期可靠的一種基本手段。
生產方面，最重要是要有高端的自動化生產，測試覆蓋率的完整性，進行高溫老化的出廠測試，解決早期老化的問題。
運營方面，智能化的故障診斷，安全診斷和控制，大數據系統。為什么電池系統比較難，因為是活的系統，是隨著時間在變，每個個體的差異性比較大。
這是車規級產品開發的V型產品開發流程，不展開說了。
簡單看一下，加速老化測試這是可靠性測試的一種手段，這種是臺架自動回歸測試，我們自己開發的一個臺架測試，針對不同的項目在計算機上做自動化測試的軟件，會把每個需求都設置好。
這是測試，包括EMC和電芯的標定和系統實驗室。

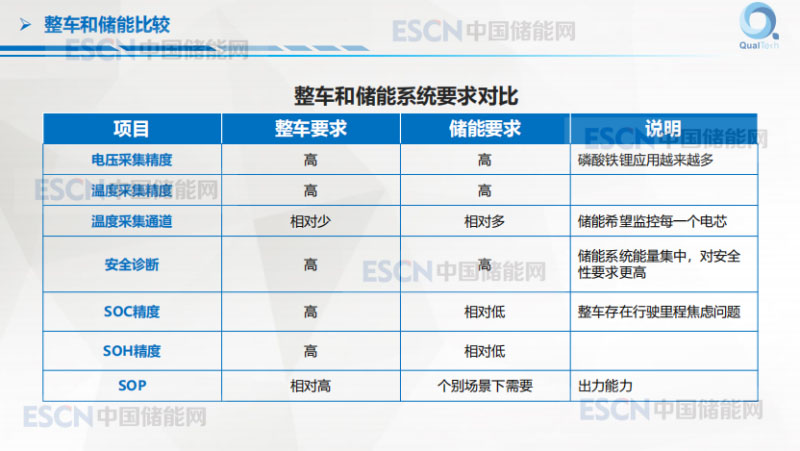

簡單的比較整車和儲能，我們公司也做整車，所以這個方面對車和儲能這兩個有共同點和差異點簡單的對比，車上三層架構，典型的車的電子架構示意圖，這是儲能典型的示意圖。根據對這兩個系統的理解對比可以簡單來看，對于要求，大部分都是重疊的，只是說有一些個別的地方，比如說儲能里面他的溫度點的采集要多一點，同時他的串數大一點，儲能里面也有好處，抗振動要求沒有，工作環境的溫度相對可控，不像汽車上面-40度到105度，工況比較復雜，儲能上規則還是比較確定的，是特定規則的。儲能上的標準化是比較好做的，汽車上不同的車型標準化很難做。
通過這兩個典型的應用，汽車和儲能的典型應用可以簡單的歸納，也就是利用汽車級電池管理的要求，或者說按照16949和ISO26262的思想的指導下進行儲能系統的開發設計，可以在方法論上達到安全可靠的目標。
低成本等于運營效率提高，這個不多說了。
BMS功能的分層介紹一下，這是我們把BMS整體的功能進行分層的表達。最底層是安全可靠的硬件設計和生產測試，中間是狀態的獲取或者是直接測量數據的獲取，中間是狀態的評估和分析，上面是整體的運行策略控制，根據當前狀態系統功能，根據安全性的策略，包括剛才說的這種電池的活的狀態的跟蹤識別，來進行一些控制。
這里簡單介紹下均衡的方案?，F(xiàn)在大家講的比較多，尤其是對于儲能來講，均衡普遍的是被動均衡和主動均衡，被動均衡都知道初始成本比較低，最大的缺點是均衡能力相對弱一點，電芯質量一致性提高，被動均衡也是可以用的。主動均衡可以有較大的均衡能力，但是這里面有個問題是剛才也講了主動均衡要避免失效，失效帶來的安全風險。這塊我們現在高泰昊能所做的主動均衡的方案，就是每個電芯平均在2A的主動均衡能力，不做復用的，因為涉及到安全風險，另外的優點是沒有瓶頸，每一個電芯都可以同時又2A的均衡能力，這樣的話，均衡的速度和效率就很高。
我們的產品線，分為儲能、電動汽車、智能鋰電。高泰昊能致力做能源和信息技術領域可信賴的產品和服務的平臺供應商。
我的分享就到這里，謝謝大家。
