2019年，保時捷Taycan橫空出世，首次將電動汽車的電壓等級提升至800V，同時計劃在2021年將充電功率提升至350kW水平。
2020年，美國汽車制造商Lucid更是宣稱其首款車型Lucid Air的平臺電壓將達到900V，最高充電功率可達300kW。
在以400V-600V為主流電壓的當下，一些先行者已經大步跨越進800V+時代。
更高的電壓平臺，需要更適合的材料去支撐，來實現更高的效率。
可以說，第三代半導體材料SiC（碳化硅），是打開電動車800V平臺大門的鑰匙。
對于電動車來說，SiC意味著更高效的電能轉換效率，更高的續航里程，更高的充電效率。
而作為尚未大規模應用的功率器件，SiC也代表著更高的成本，以及有待驗證的長期可靠性。
在電動車領域，成本和可靠性都是非常重要的命題，需要通過規模和時間來覆蓋。
而作為未來最大的應用場景，只有當電動汽車大規模普及，SiC功率器件的時代才會真正到來。
一
目前絕大多數的半導體器件和集成電路都是由硅制作的，出色的性能和成本優勢讓硅在集成電路等領域占有絕對的優勢。
在電力電子領域，硅基器件在低壓、低頻、中功率等場景，應用也非常廣泛。但在一些高功率、高壓、高頻、高溫等應用領域，硅基器件的表現較為吃力。
功率半導體本質上起到的是開關作用，在實際應用中可通過多個功率開關組合，控制拓?fù)潆娐分须娏鞯拈_閉、流向、大小，進而通過調速、調頻對執行部件進行控制和驅動。

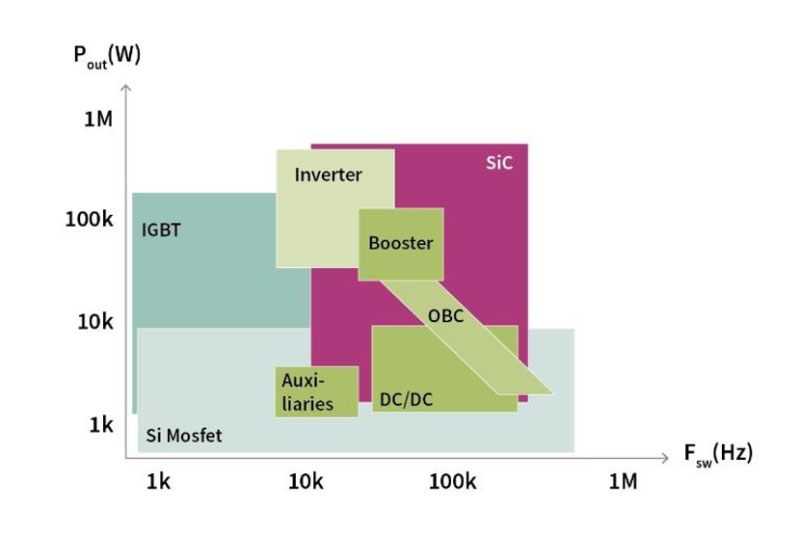

不同材料，如Si、SiC，不同類型的功率器件，如MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor, 金屬-氧化物半導體場效應晶體管）、IGBT（Insulated Gate Bipolar Transistor，絕緣柵雙極型晶體管）分立器件或模塊等，均有其適合的工作電壓、功率和開關頻率范圍。
在絕大多數場景下，硅基IGBT和超級結MOSFET是高壓大功率器件的主要選擇，但在性能和效率上，以SiC為代表的第三代半導體，更具有優勢。
當前，SiC電力電子器件市場的主要驅動因素是直流充電樁和光伏應用中大規模采用的SiC二極管。
在直流快充樁上，充電模塊對高頻、高壓、耐高溫的要求較高，這正是SiC器件的優勢所在。
英飛凌大中華區工業功率控制事業部市場高級經理陳子穎近期在接受媒體采訪時表示，采用英飛凌開發的SiC單管，充電模塊的功率可以達到30 kW 以上，而采用Si基MOSFET/IGBT單管的充電模塊功率在15-30 kW。
由于單模塊的功率明顯提升，同樣是150kW的快充樁，采用SiC器件所需要的充電模塊數量減少，可以大幅降低充電樁的體積，同時SiC材料也能減小對散熱的依賴，進而在結構上更有優勢。
根據CASA（第三代半導體產業技術創新戰略聯盟）測算，2018年充電樁中SiC功率器件的滲透率達到了10%左右，并且正在快速增長中。
在光伏逆變器領域，SiC光伏逆變器效率可以達到99%，能量轉換損耗可以降低50%以上，可極大降低逆變器的成本和體積。
在這些商業運營領域，SiC因?yàn)榫哂懈叩哪芰哭D(zhuǎn)換效率，可以實現更高的商業價值，因此被廣泛接受。
而在未來3-5年內，SiC器件則有望在電動汽車上，特別是主驅逆變器上廣泛應用。
目前，普通乘用車電壓平臺以400V-600V為主，多采用功率80-150kw及以上的交流驅動電機，要求逆變器中功率器件至少能夠承受400V/500A的工作電壓和電流，并維持良好的溫度穩定性。
硅的工作溫度不能超過125度，超過125攝氏度后PN結將失效，而SiC的工作溫度可以提升至350度。相對于硅基IGBT在高溫下效率大幅下降，SiC MOSFET在200度仍能維持正常效率表現。
憑借著碳化硅的高頻、耐高溫特性，可以使電機更快、更緊湊、更輕便，從而效率更高、續航里程更高。

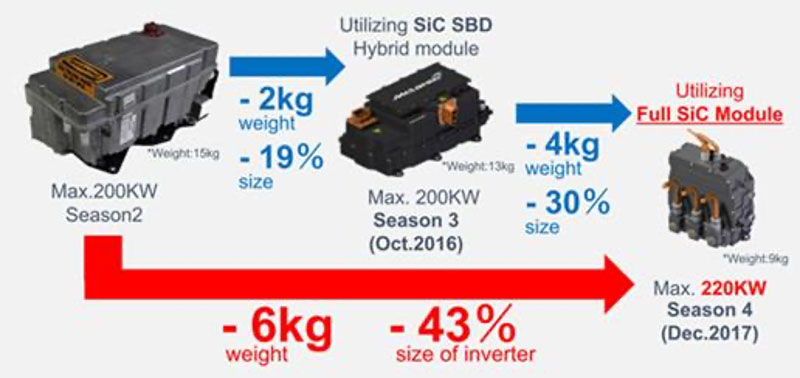

例如在2016年的FE第三賽季上，Venturi 車隊采用了羅姆打造的SiC功率模塊。
在使用了SiC SBD（肖特基二極管）和Si基的IGBT組成的混合模塊之后，逆變器模塊的重量從15kg下降至13kg，體積降低了19%。
2017年的第四賽季時，賽車使用了SiC MOSFET和SiC SBD組成的全SiC功率模塊之后，重量降低至9kg，體積相對于最初降低了43%。
全SiC功率模塊可以明顯降低器件的重量及尺寸。
SiC器件在高壓、大功率、高溫環境下的優勢，來源于其材料特性。
二
在材料上，SiC相對于硅材料的主要優勢在于：
1、耐高壓，擊穿場強是Si的10倍，同樣電壓等級的SiC MOS晶圓的外延層厚度只需要Si的十分之一，禁帶寬度是Si的3倍，導電能力更強；
2、耐高溫，熱導率及熔點非常高，是Si的2-3倍；
3、高頻，電子飽和速度是Si的2-3倍，能夠?qū)崿F(xiàn)10倍的工作頻率。
在器件層面，根據半導體廠商羅姆的總結，SiC器件相對于Si器件的主要優勢來自三個方面：
1、極小的通態電阻，進而縮小芯片的面積，SiC功率模塊的尺寸可達到Si的1/10左右。
2、更高的工作頻率可以實現高速開關，進而有效降低電感、電容等被動元器件的尺寸，周邊元件的尺寸更加小型化。
3、更耐高溫，SiC的禁帶寬度更高，相應的本征溫度可高達800度，另外，SiC材料的熱導率更高，散熱系統的設計更簡單，或者直接采用自然冷卻。
另外，SiC在實際應用上的一個更重大的意義在于，可以通過制備SiC MOSFET器件，應用于高壓領域，來實現更低的損耗。
在高壓大功率領域廣泛應用的IGBT是雙極型器件，在關斷時存在拖尾電流，造成比較大的關斷損耗。而MOSFET是單極器件，不存在拖尾電流，當使用SiC材料制備MOSFET時，器件的導通電阻、開關損耗大幅降低。
這里簡單介紹一下MOSFET和IGBT的優劣勢。
MOSFET的開關時間較短，響應速度更快，在頻率要求更高的領域，相對于IGBT更有優勢，但Si基MOSFET的并不適用于大功率器件。
IGBT可以支持高壓，非常適合逆變器這種高壓、大電流、大功率的應用場合，但在高頻的場景上，劣勢明顯，并且開關損耗明顯大于MOSFET。
據羅姆介紹，其采用了SiC-SBD、SiC Trench MOSFET的全SiC功率模塊，相對于同等參數（1200V 180A）的Si基IGBT模塊，開關損耗降低77%。
在電動汽車上，SiC器件主要有三大應用場景：車載OBC（車載充電機）、DC/DC（直流轉換器）以及主驅逆變器。
OBC是將電網中的交流電進行整流、整壓來為電池充電，中低端車型的OBC功率多為單相3.7 kW、7.4kW，部分中高端車型已開始采用三相11kW、22kW的OBC功率配置。
DC/DC是將電池包幾百伏的電壓轉換為車載電器所需的低壓電源。
OBC和DC/DC均是功率不高但頻率要求高的零部件，而頻率高正是SiC的強項。
在OBC上使用SiC器件，能夠縮短充電時間，減少電能損耗；DC/DC采用SiC器件，體積變小，損耗下降。
對于主驅逆變器來說，根據上述介紹，采用SiC器件，可以幫助提高續航里程，進而可以通過減小電池容量，來降低成本。

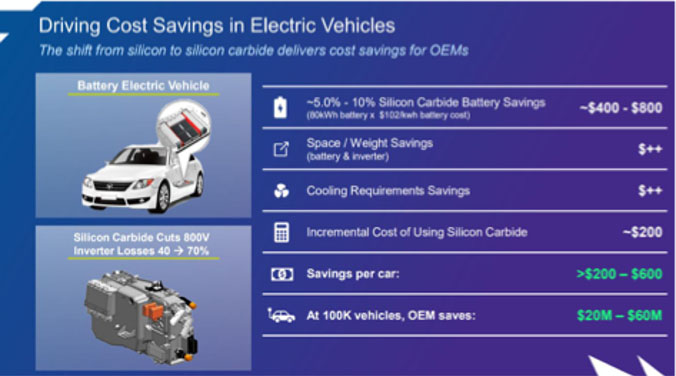

半導體廠商科銳（Cree）曾做過一個測算，SiC可以使800V逆變器的損耗降低40-70%，進而提升5-10%的續航。
按照一塊80kwh的電池計算，102美元/kWh的電池成本下，使用SiC逆變器相當于節省了400-800美元的電池成本，與新增200美元的SiC器件成本抵消后，整體上實現了200美元的單車降本。
能量損耗變低、體積變小、重量變輕、對散熱的要求變低，在新能源汽車上最顯而易見的結果就是續航的提高。
隨著對輕量化、續航里程，以及對快充的追求，基于SiC材料的功率器件正在成為越來越多車企的選擇。
盡管SiC的未來前景看起來非常美好，但目前還處于非常早期的階段。
綜合參照Yole以及IHS Markit的數據，2019年SiC電力電子器件的市場規模約為5.07億美元。
據Yole統計，SiC電力電子器件的滲透率還不到2%。
SiC如果要主導功率市場，還有巨大的鴻溝要跨越。
三
SiC的莫氏硬度為9.3，僅次于世界上最硬的金剛石（10）。
拖累SiC大規模應用的也正是其材料特性。
碳化硅根據電阻率不同有兩種襯底類型：導電型襯底、半絕緣型襯底，可以分別用于功率和射頻領域。如果是導電型襯底，在制備碳化硅外延后，可加工成功率器件，用于新能源汽車、風電、光伏等領域；如果是半絕緣型襯底，配合GaN外延，可以制備射頻器件，用于5G等領域。
圖片來源：中信證券
功率型SiC器件的主要制造步驟如下：
1、SiC粉料經過高溫升華之后形成SiC晶錠；
2、對SiC晶錠進行粗加工、切割、研磨、拋光，得到SiC襯底；
3、在襯底上SiC襯底生長SiC外延層；
4、通過摻雜、刻蝕、氧化、金屬化等工藝，來制備相應器件所需要的晶圓；
5、器件封測。
與集成電路所采用的先進工藝不同，功率器件對于線寬等沒有特別苛刻的要求，SiC器件的制備難點主要在于襯底和外延環節，這一點從成本上也能看出來。

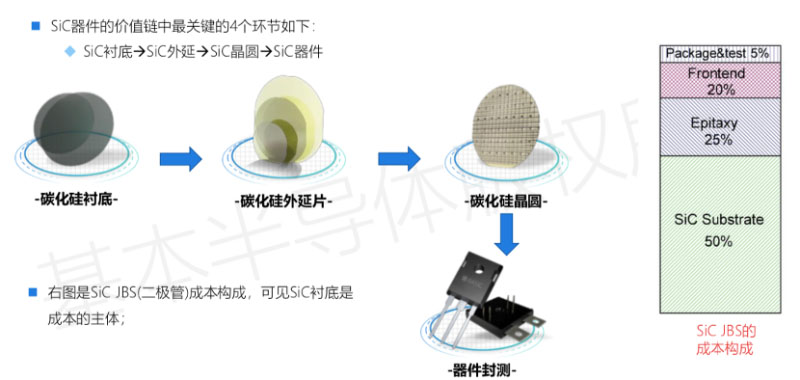

襯底、外延、晶圓、器件，是最關鍵的四大環節。根據基本半導體的統計，以碳化硅材料二極管的成本為例，在這四個環節中，襯底的成本是50%，外延是25%，晶圓環節20%，封裝測試5%。
圖片來源：基本半導體
根據基本半導體總結，SiC在生產制造上的困難和挑戰主要在于：
1、相比于Si的拉單晶生長，碳化硅的單晶需要更高的溫度和更復雜的生長方法。
SiC有多達250余種同質異構體，4H-SiC因?yàn)槠漭^高的載流子遷移率，能夠提供較高的電流密度，一般用于制作功率半導體的主要是4H-SiC單晶結構。在2000-2700度高溫下，4H、6H、15R、3C、8H等晶型共存，在生長SiC單晶時，如果不做精確的控制，將會得到其他的SiC晶體結構，4H-SiC的晶型生長窗口較小。
2、Si單晶的生長速度約為300mm/h，碳化硅單晶的生長速度約為400um/h，兩者差了近800倍。
3、SiC晶錠的長度比硅短得多，大約只有20-50mm。
4、質量方面，碳化硅位錯密度遠高于硅、砷化鎵等材料。本身還存在一些較大的應力，導致面型參數還有些問題。這些問題會降低外延材料的質量，降低器件的制造良率，影響期間的可靠性和壽命。
非常慢的生長速度以及主流尺寸只有4-6英寸，決定了碳化硅的襯底價格遠高于硅襯底。
成本問題是碳化硅普及的最大問題，需要更加成熟的生長技術，來擴大它的尺寸，以降低價格。
在良率方面，基平面位錯將會進一步影響外延，外延的很多缺陷基本上都是從襯底中直接復制過來的，襯底的質量、加工水平對于外延生長來說，是非常重要的，尤其是缺陷的控制。
一些致命性缺陷，例如三角形缺陷、滴落物，對所有的器件類型都有影響，包括二極管、MOSFET等，影響最大的就是擊穿電壓，它可以使擊穿電壓減少20%，甚至跌到90%。
良率問題本質上也是成本問題，價格貴是SiC普及的最大攔路虎。
長期可靠性，是SiC面臨的又一大障礙。
與集成電路換代速度較快不同，功率器件的使用壽命較長，換代時間較慢，對可靠性要求極高。
在消費、工業、汽車等領域，汽車產品的要求是最苛刻，標準是最高的。
在當前消費、工業領域尚未開始大規模采用SiC之前，汽車產品采用SiC器件，缺乏足夠的數據和驗證。
目前，在電動汽車主逆變器上采用SiC功率模塊的量產車輛，僅有Model 3和比亞迪漢。
特斯拉Model 3逆變器由24個650V/100A SiC-MOSFET功率模塊組成，每個模塊中2片SiC芯片并聯。通過采用SiC MOSFET，相對于Model S的82%逆變器效率提升到Model 3的90%，對Model 3的能耗水平起到至關重要的作用。
比亞迪漢采用了SiC模塊，同功率情況下體積較IGBT縮小一半以上，功率密度提升一倍。
令人震驚的是，保時捷Taycan的800V平臺并未采用SiC模塊。
在日本汽車工程師學會2020年春季大會上，日立的工程師表示，Taycan使用了日立AMS的IGBT模塊，而并不是德爾福開發的800V SiC逆變器。
SiC在電動汽車主驅逆變器上的應用還有很長的路要走。
四
2022年，有望成為碳化硅器件作為電動汽車主驅逆變器規模應用的起點。

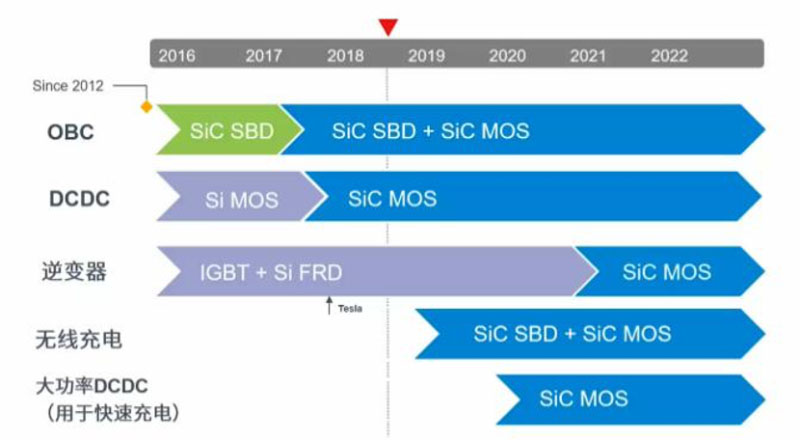

SiC在汽車領域的應用，來源：國通證券引用羅姆線上會議
這一年我們將迎來8英寸SiC的量產以及更多車規級晶圓廠的量產。
這一年也是傳統車企的高端車型集中投放的一年，例如通用的Lyriq等。
產業鏈上各方企業開始紛紛布局SiC，視SiC為未來。
處在中游的半導體巨頭，科銳、羅姆、意法半導體、英飛凌、安森美等企業是這個領域的重要玩家。
在導電型碳化硅晶片市場，2018年，科銳的市場份額為62%，排名第一，貳陸公司（II-VI）排名第二，羅姆收購的Si-Crystal排名第三。
科銳、II-VI、羅姆旗下的Si-Crystal掌握了全球90%的SiC襯底出貨量。
2019年9月，科銳宣布了將在紐約州Marcy建造全球最大的車規級8英寸SiC制造工廠，計劃于2022年開始量產，完全達成后器件能滿足550萬輛BEV需求，襯底能滿足2200萬輛BEV需求。
2020年8月，科銳稱該廠已經完成基礎工程施工，并開始主體工程施工。
科銳希望借助該工廠繼續維持自己的統治地位。
羅姆在2010年收購了德國SiC晶圓襯底公司SiCrystal，押寶SiC，視科銳的Wolfspeed為競爭對手，他們希望在2025年之前占據30%的市場份額。
意法半導體目前在意大利Catania擁有一座6英寸SiC晶圓廠，2017年已量產。2019年12月，意法半導體收購了瑞典SiC晶圓廠商N(yùn)orstel 100%的股權。意法半導體還計劃在亞洲進行第二座SiC晶圓廠的建設，并于2021年以后轉向8英寸方案。
科銳、羅姆、意法半導體，掌握了從SiC襯底、外延、器件到模塊的垂直供應體系，是這個領域的IDM代表。
而英飛凌、安森美等廠商購買SiC襯底，自行進行外延生長并制作器件及模塊。
英飛凌在收購Wolfspeed失敗以后，做出戰略調整，認為襯底研發高風險、高投入、耗時久，希望在保持低CAPEX的同時提高襯底的利用效率，因此收購德國Siltectra，借助其Cold Split技術降低每片SiC襯底晶圓的厚度，芯片產量至少提升一倍。
安森美2016年以24億美元收購仙童半導體，獲得其高壓Si和SiC MOSFET技術。
模塊層面，國內外各大零部件供應商和整車企業都在著手開發或量產SiC電驅動系統。
2019年5月，科銳成為大眾汽車FAST倡議的獨家碳化硅合作伙伴。
2019年9月，德爾福宣布將基于800V的平臺開發SiC逆變器，并計劃于2022年實現量產。
2019年11月，采埃孚宣布計劃于2022年之前正式推出SiC電驅系統。
未來需求的快速增長，迫使器件廠商和上游晶圓廠簽訂了長期供應協議。
即使像意法半導體這樣擁有晶圓廠，具備SiC電控量產經驗的廠商，也避免不了在襯底上有求于人的尷尬。
基本上，所有的半導體廠商在購買襯底時，都會選擇和科銳合作，除了羅姆。
2019年，科銳簽下了大量的客戶。
圖片來源：NE時代
市場上也開始有越來越多的SiC產品可供選擇。
據CASA不完全統計，2019年推出的4款SiC SBD及MOSFET器件均符合車規級（AEC-Q101）標準，可應用于新能源汽車、光伏等領域的電力電子器件市場。
盡管SiC器件的價格仍然還處于高位，但隨著2016年以來6英寸晶圓廠的陸續建立，SiC器件的價格正在快速下降。
根據CASA統計，混合SiC模塊中采用的SiC SBD，業內反映的實際批量采購成交價已經降至1元/A以下，耐壓600V-650V的產品批量采購價約為0.6元/A，耐壓1200V的產品業內批量采購價約為1元/A。
耐壓600-650V的SiC MOSFET實際批量采購價達到1元/A，耐壓1200V的SiC MOSFET實際批量采購價為2元/A。
一片8英寸晶圓芯片產量可達到6寸的1.8倍，2022年，隨著8英寸SiC廠的量產，SiC器件成本的大幅下降，幾乎是板上釘釘?shù)摹?
結語
8月4日，在一次關于第三代半導體的線上分享會上，原中芯國際創始人兼CEO張汝京提出了一個關鍵主張：可以將第三代半導體是中國當前芯片產業的一個突破口。
他表示，“第三代半導體有一個特點，它不是摩爾定律，是后摩爾定律，它的線寬都不是很小的，設備也不是特別的貴，但是它的材料不容易做，設計上要有優勢?！?
“投資的錢比做一個先進的邏輯平臺要少太多?！?
第三代半導體，除了有以上特性之外，在商業競爭領域，我國企業擁有最大的應用場景，這也是我國企業最大的優勢所在。
在SiC功率器件應用領域，光伏、快充樁、電動車這三個產業，中國都是全球第一大。
在SiC競爭上，垂直一體化、IDM模式，從襯底，到外延、到器件、到模塊的垂直供應體系，是當前企業保持競爭優勢的核心。
而IDM模式對資金、人才、技術的要求又最高。
據CASA統計，2019年，我國第三代半導體產業投資涉及SiC的投資有14起，涉及金額220.8億元，大幅超過2018年的60億元投資金額。
產業界正在快速跟進。對于SiC，我們正在逐步建立優勢，還有時間，這條賽道也足夠長。
中國的SiC半導體企業，非常有希望實現先在充電樁、光伏、工業等領域站住腳，未來殺入汽車供應鏈。
在電動汽車的碳化硅時代，中國企業不會缺席。
