【研究?jī)?nèi)容】
為了從化學和物理變化方面對NCM進行全面理解，深入理解電極材料在長循環過程的實際變化情況。德州大學奧斯汀分校 Arumugram Manthiram教授團隊使用基于電子顯微鏡的分析技術，晶體和電子結構變化的微觀結構圖像。電子探針微分析（EPMA），X射線能量色散光譜（XEDS）和EELS與TEM結合的結果揭示了表面和體相正極上Ni含量，晶體結構和氧化態的變化。通過比較原始正極和循環500次的正極來了解高Ni NCM正極改變與電性能的關系。實驗結果證實了正極中的局部降解，清楚地表明TMs的結構，化學組成和氧化態的變化會在較長的循環時間內從表面?zhèn)鞑サ秸麄€(gè)體相，Ni2+的持續形成和O流失是導致高鎳NCM正極降解的主要問題。這項研究采用了各種分析工具，以表明高Ni NCM正極降解的新途徑，特別是在一次完整粒子水平上的分析，對高能長效電池的實際應用具有重要指導意義。
圖1. 電化學性能測試。a-b）恒電流充放電，相應微分曲線，c-d）循環測試~庫倫效率，長循環過程的直流內阻變化
電性能測試：第2、100、200、300、400和500周期的全電池的充放電曲線逐漸減小，表明極化的增加。對應的差分容量與電壓（dQ / dV）圖峰強度在3.5、3.7和4.2V處變化對應于由于六方相（H1，H2和H3）和單斜相（M）引起的多相轉變而導致的正極材料的氧化和還原反應峰。原始層狀結構（H1）過渡到單斜晶相（M）和另外兩個六角形相（H2和H3），隨著循環次數的增加，由于正極材料中不可逆相變的增加，峰強度似乎降低了。最后，循環過程中電池容量的下降主要是由極化增加和不可逆的相變引起的。長循環和相應的庫倫效率測試顯示CE從開始時的99.74％下降到結束時的99.52％。特別地，隨著充放電的進行，內阻從127mΩ逐漸增加到275mΩ。該發現表明，電化學性能的降低伴隨著電池的結構和化學組成的變化。

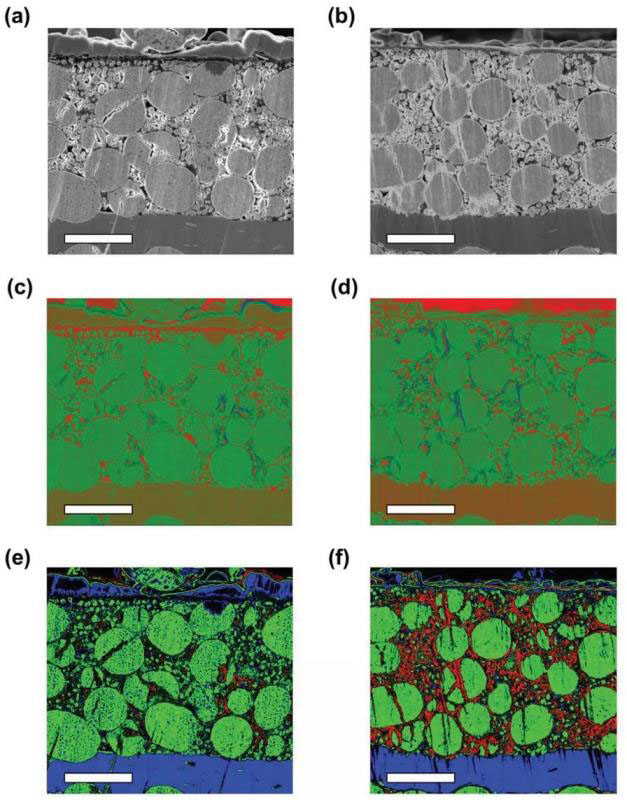

圖2. 電子束感應電流法表征微尺度局域電阻特性（以溫度作為對比），（a，c，e）原始電極，（b，d，f）500次循環后
電子束感應電流法表征微觀尺度局域電阻特性： 采用半電池的方法量化正極材料的電阻，電子束感應電流（EBIC）分析成功地可視化了正極中的空間電阻差異。（1）EBIC測試取決于最短電流路徑的總阻抗和電子束吸收電流之和；（2）在初始電極中盡管一次活性顆粒存在許多微裂紋，但是并未分開，并且由于高的Ni含量并未表現出較高的接觸電阻；（3）DM重構相圖表明經過500次循環后的顆粒具有更低的對比度，表明電阻更高；（4）顆粒表面的電阻更加明顯，這可能是由于連續長時間循環而導致的次級顆?；蛄鸭y形成所產生的新表面。

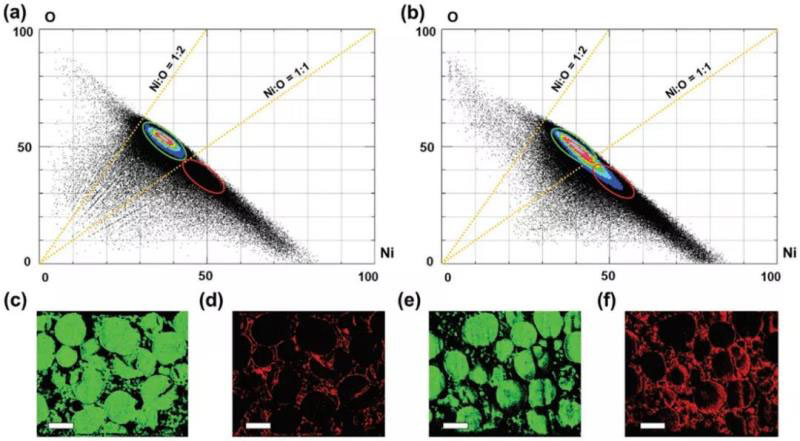

圖3. 電子探針EPMA分析Ni，O元素分布，初始電極和500次循環后
活性NCM顆粒元素流失表征：相比于量化元素的含量，比較元素比例和變化是更為合理的。在500次循環后Ni/O比例更多的向1：1擴展，表明在高Ni NCM正極中，不僅存在Ni向表面溶解問題，材料O的流失顯得更為嚴重。
圖4. TEM-EDS分析確定微結構中Ni的百分比含量特征，初始電極和500次循環后
TEM表征樣品元素含量：通過TEM技術證明了隨著充放電進行Ni的相對含量增加，同時發生變化的是TM離子總比例的增加，顆粒穩定性降低。顆粒本身裂紋變多，相應元素含量譜更證實了Ni的重構和相對含量的增加。
圖5. STEM-HAADF 表征顆粒在原始狀態（a-c）和500次循環后（d-i）晶體邊緣和中心結構變化
STEM-HAADF 表征晶體結構變化：經過500次循環后，在NCM一次顆粒中觀察到許多缺陷。包括納米級的空隙和長期反復的充/放電過程導致的NCM一次顆粒的各向異性體積膨脹，沿（001）面的沿晶內裂紋形成。高分辨圖像證實原始樣品從表面到體相的層狀R-3m結構。經過500個循環后，發生層狀結構到立方結構的相變，在表面≈3-7nm NiO相形成并導致容量衰減。

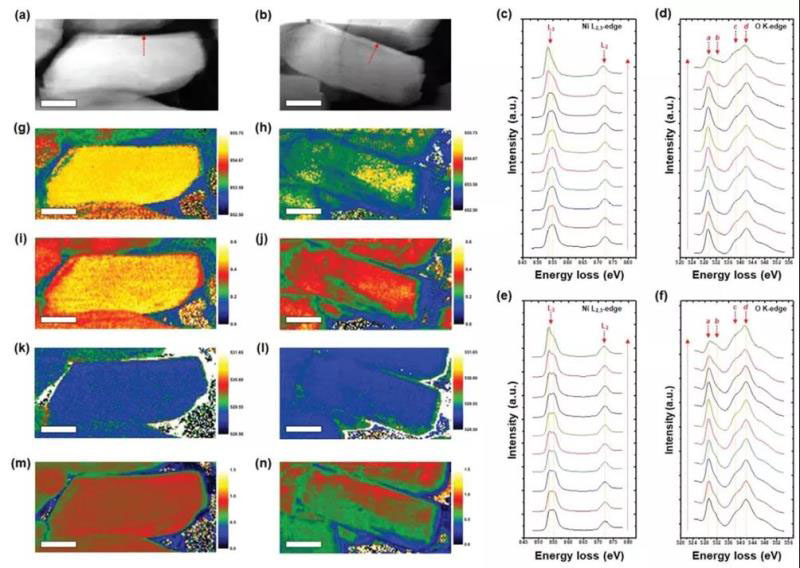

圖6. HAADF和EELS表征，能量散射強度圖（g, h）Ni M L3（i, j）Ni M L2峰/M L3峰強度比、（k, l）O K a、（m, n）O-K a峰和b峰強度比
電子損耗近邊結構分析整個顆粒的變化：電子損耗近邊結構（ELNES）與NEXAFS相比具有更好的空間分辨率，并且對表面狀態的敏感性較低，能夠?qū)φ麄€(gè)顆粒進行深度表征，彌補TEM近表面分析的不足。通過原始樣品和500次循環后NCM一次顆粒的Ni L2,3邊和O K邊的ELNES光譜變化確定顆粒成分的變化。（1）在500次循環后從內部到表面的變化過程中Ni2+的含量逐漸增加，對應NiO相在表面的形成。（2）同時隨著充放電的進行，結構損壞從表面逐漸擴散至內部并導致整個顆粒的失效。

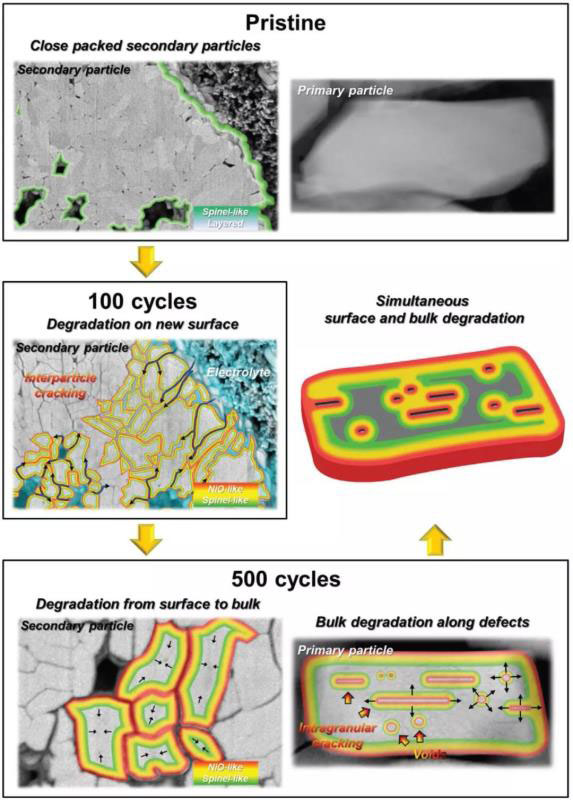

圖7. 微結構降解過程的示意圖
高Ni NCM電極結構改變：二次NCM顆粒由密堆積的一次顆粒和缺陷組成，反復循環會引起一次顆粒之間的破裂，而新的一次顆粒之間的裸露裂紋和某些缺陷會導致電解液連續滲透。結果，由于一次顆粒中的裂紋或缺陷，降解從新暴露的表面繼續開始，逐漸傳播并加速進入一次顆粒中。最后，從一次粒子的表面以及二次粒子的表面開始，高Ni NCM正極的降解會繼續進行，并擴散到大面積區域，導致整個電極的破壞。
【總結】
本文作者成功地在納米和微米尺度上采用了多種分析技術，揭示了與高Ni NCM正極極相關的降解過程?；谌娴慕Y(jié)構，化學和電學分析，證明了高Ni層狀正極的降解不僅發生在表面上，而且在長期循環中還會擴展到體正極中。具體可以表示為（1）電性能的衰減來源于電極內阻的增加；（2）內在因素為T(mén)M離子和O的流失導致結構變化；（3）通過TEM證實了結構變化，結合EELS證實元素價態變化。這對在富Li層狀正極氧化物中應用共摻雜技術有重要指導意義。
Dong-Su Ko, Jun-Ho Park, Byong Yong Yu, Docheon Ahn, Kihong Kim, Heung Nam Han, Woo Sung Jeon, Changhoon Jung,* and Arumugram Manthiram*. Degradation of High-Nickel-Layered Oxide Cathodes from Surface to Bulk: A Comprehensive Structural, Chemical, and Electrical Analysis. Adv. Energy Mater. 2020, DOI: 10.1002/aenm.202001035
