基于隨機生產模擬的火電靈活性改造容量規劃
徐昊亮1，靳攀潤1，姜繼恒2，魯宗相2，喬穎2
（1.國網甘肅省電力公司經濟技術研究院；2.電力系統及發電設備控制和仿真國家重點實驗室（清華大學電機系））
本文發表在《全球能源互聯網》2020年第4期“電力系統低碳發展的目標、戰略及技術選擇”專題，歡迎點擊品讀。本文受國家重點研發計劃項目資助。
文章導讀
近年來，中國“三北”地區頻發棄風棄光現象，系統內靈活調節資源缺乏，尤其日內調峰能力不足是其關鍵原因之一?；I措靈活性資源成為解決問題的核心途徑，在現有技術經濟條件下，火電靈活性改造的可行性最高。然而，系統的靈活調節需求隨風光電源、負荷和電網運行特性動態變化而難以準確預測，而目前的調峰補償機制以機組少發電量作為費用核算標準，因此，靈活性改造的需求和收益都存在很大的不確定性，火電廠易陷入過度投資或無序競爭的兩難抉擇而延遲乃至放棄改造。因此，如何根據精細成本和中長期電量評估科學規劃靈活性改造容量，成為地區能源管理部門和火電廠公共關注的關鍵問題。不同于常規電源規劃，靈活性改造容量規劃是既有電源的二次規劃，其邊界條件更為嚴苛，必須計入負荷、可再生能源以及常規電源運行特性，同時考慮市場環境的影響。因此，常規規劃方法難以直接應用，靈活性規劃需要在更為精細的成本分析基礎上，建立一套考慮系統中長期概率特性的模型。
研究成果
1、建立了靈活性改造廣義成本模型，綜合考慮火電機組靈活改造成本、深度調峰市場交易成本、改造后售電收益損失、煤耗增加成本和系統棄電成本。在此基礎上提出了靈活改造容量規劃模型。
2、基于隨機生產模擬算法綜合考慮負荷波動、可再生能源發電特性以及其它火電改造程度對機組發電量的影響，分析了靈活性改造后火電發電變化并給出了年度尺度下的靈活性改造廣義成本計算方法。
主要內容
01、總體規劃思路

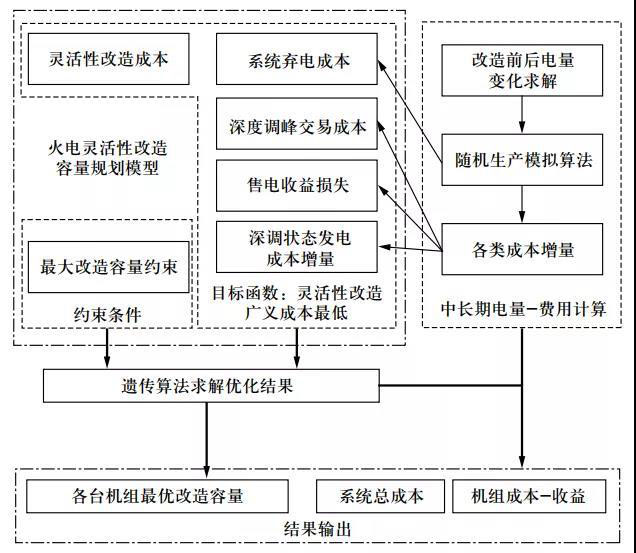

本文聚焦非供熱火電機組降低最低穩定功率的靈活性改造，最低穩定功率降低幅值即為增加的靈活性容量。本文總體研究框架如圖1所示。優化變量為各臺火電機組的改造容量，優化目標為在計算周期內所有火電機組的靈活性改造廣義成本之和最小，約束條件為各臺機組改造容量技術上限。
? 圖1 靈活性改造容量規劃的總體框架
優化目標中，靈活性改造的設備更新等投資成本和調峰輔助交易成本反映電網的經濟性；售電收益損失和發電成本增量反映發電商的經濟性并兼顧環境效益等外部因素。優化過程中，首先建模各類成本與發電量的函數關系，通過隨機生產模擬技術求解靈活性改造前后的機組發電量變化，從而得到廣義成本各部分費用與各機組改造容量間的量化關系。利用遺傳算法求解以上優化模型，獲得靈活性改造容量的規劃結果。
02、中長期電量—成本模型

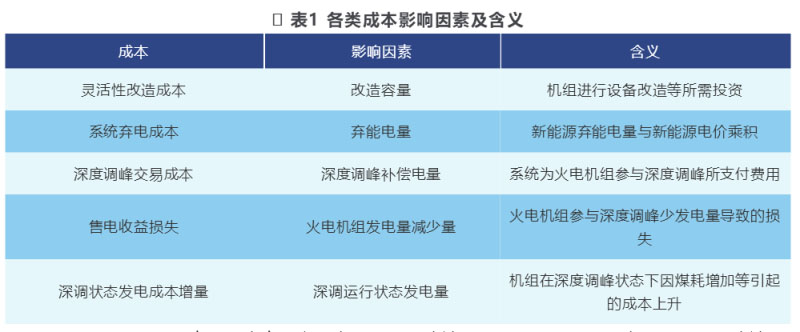

優化目標中，除改造成本與改造容量這一優化變量直接相關外，其它四項成本均為電量的函數，如表1所示。筆者注意到，在年度尺度下建立優化變量與電量間的函數關系較為困難，基于多場景的逐時刻生產模擬獲得結果可信度較低，因此，本項工作的核心為在中長期尺度下構建電量—成本計算模型。
利用隨機生產模擬方法，本文建立發電量與機組改造容量關系模型，對火電機組靈活性改造前后的系統分別進行發電量估算，具體計算流程可參見原文。
通過隨機生產模擬方法可計算獲得機組不同容量下的發電量，如圖2所示。假設某區域中有N臺非供熱火電機組，對第i臺機組，圖2 (a)為其靈活性改造前的發電生產情況，其最低穩定功率容量部分承擔B1區域電量，可調節容量部分承擔C1部分電量。當該區域內火電經過靈活性改造，機組的發電安排情況有所變化，如圖2 (b)所示。因此，圖中E1、E2部分表征機組i的深度調峰補償電量，其數值可由容量規劃模型中的優化變量表示。其它成本項中的相關電量也可由類似方法獲得。
? 圖2 火電機組靈活性改造前后生產模擬承擔負荷示意圖
03、仿真算例

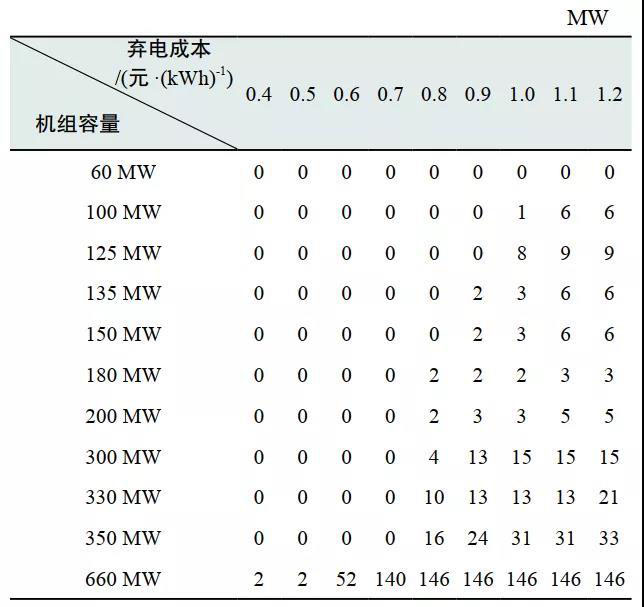

文章基于北方某區域電網實際數據構建了包含11臺不同容量的火電機組和一處等效風電場的算例系統。假定不同單位棄電量成本下進行規劃計算，得到11臺機組的改造方案如表2所示。該結果說明改造容量分配方案基本滿足“大容量機組優先”原則，660MW、350MW、330MW機組為主要改造機組。
? 表2 各類成本影響因素及含義

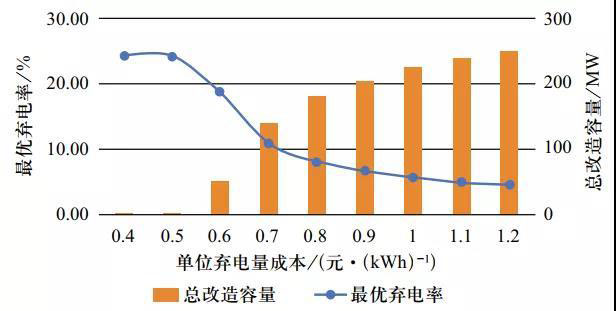

在不同單位棄風成本下，計算獲得廣義成本最小時的火電機組改造總容量和系統棄電率（下稱“最優棄電率”），結果如圖3所示。由圖可知，當單位棄電成本大于0.5元/kWh時，靈活性改造容量為正，說明靈活性改造能夠減少廣義成本。
? 圖3 不同單位棄電成本下的系統最優方案
04、結論
本文所提模型旨在解決區域電網內多臺非供熱火電機組的靈活性改造容量優化規劃問題，通過成本建模與優化求解給出了各臺機組最優改造方案。經計算分析，可知經濟性最佳的靈活性改造順序為大容量機組優先，能夠有效減少大機組承擔的系統基荷電量，增強系統調峰能力。當新能源電價低于0.5元/kWh時，在綜合考慮棄風損失、改造成本等費用的情況下，火電靈活性改造不具備正效益，靈活改造僅在一定的新能源電價范圍內具有較好的經濟性。
本文引文信息
徐昊亮，靳攀潤，姜繼恒，等. 基于隨機生產模擬的火電靈活性改造容量規劃[J]. 全球能源互聯網，2020，3(4)：393-403.
XU Haoliang, JIN Panrun, JIANG Jiheng, et al. Capacity optimal plan of thermal power flexibility transformation based on probabilistic production simulation[J]. Journal of Global Energy Interconnection, 2020, 3(4): 393-403(in Chinese).
研究團隊
清華大學電機系魯宗相副教授課題組致力于電力系統靈活性、可靠性、可再生電源發電預測、優化運行等領域的研究。發表論文150余篇，其中SCI收錄24篇，EI收錄100余篇。中國科學引文數據庫CSCD收錄155篇論文，H指數為21，總被引1987篇次。2007、2014年2次獲得領跑者5000論文獎，1篇論文獲中國科技期刊2016年度優秀論文獎，1篇論文獲中國電機工程學會2018年度優秀論文三等獎。
