中國儲能網訊：2020年7月25-26日，由中國化學與物理電源行業協會儲能應用分會聯合江蘇省電機工程學會可再生能源專委會、國網江蘇省電力公司電力科學研究院、國網江蘇綜合能源服務有限公司、中國能源建設集團江蘇省電力設計院有限公司等單位共同主辦的“第四屆全國電網側暨用戶側儲能技術應用高層研討會”在南京召開。
25日上午，合肥國軒高科動力能源有限公司儲能事業部總工程師王業林在會上分享了主題報告《基于電化學儲能的用戶側儲能技術研究及應用模式探討》，以下為整理后的演講速記：
王業林：謝謝大家！今天有幸來參加這個大會，來介紹一下我們合肥國軒在儲能行業應用的一些產品，剛才大家講得都非常好，從點線面體到整個行業，實際上國軒在儲能行業開始得比較早，我今天主要談一下國軒在這個行業中所做的這個點。
合肥國軒是屬于一個專注于電池的公司，2006年成立，這是一個發展歷程，其中有幾個關鍵點，比如說2008年、2010年、2015年、2020年。
這是合肥國軒在產業上的布局，國軒的野心還是比較大的，在產能布局上有很多。
國軒的體系比較全，從材料一直到產品都有涉獵，而且它的整個體系是比較完整的。
下面我講一下今天的主題，剛才大家也講了儲能，在這個系統中我們所關注的核心，就是這個黃圈，就是電池的集裝箱，這是我們的一個核心，就是剛才點線面中的點。
因為今天我是一個技術性的討論，在這個點中，我列了一些點中需要考慮的內容，這些內容希望和大家做一個交流和溝通。
這里面儲能集裝箱發展到現在已經很長時間了，第一個，實際上我覺得最簡單的一個問題，到底是選多長多大?，F(xiàn)在主流的是20尺、40尺，這個里面實際上考慮到一個完善的整體布局，是一個很重要的。從國軒的角度上發展，國軒現在更傾向于20尺的集裝箱。為什么會傾向于20尺的，我下面會有一堆的事例來證明它。
還有一個，今天從頭到尾，幾位嘉賓都講了安全是核心。安全是核心，儲能集裝箱上防火的等級選擇是哪種？國軒選擇的是A60級，也就是一個比較高級的級別，實際上是在1200度可以支撐60分鐘。這個有什么好處呢？前面嘉賓也放了幾個儲能電站的圖片，實際上我們的儲能電池的擺放是比較密集的，我們使用A60級，就能保證假如說其中一個集裝箱著火以后，它不會殃及其他的集裝箱，盡可能的止損。
講到這里，也會影響到剛才說的到底是選擇20尺，還是40尺，假如說是集裝箱著火了，20尺集裝箱造成的損失大呢，還是40尺集裝箱造成的損失大呢？
第三個，是空調的選擇。集裝箱在運行的過程中，我們的電池是需要一個非常好的溫度區間，這就牽涉到空調。空調現在有好幾種流派，一種是柜機，近幾年開始流行頂置機。
第四個，是風道。在這個集裝箱的內部，我們需要把整個電池系統的溫度給平衡起來，這就牽涉到風道的問題了，空調的出風口溫度比較低，回風口的溫度比較高，又牽涉到整個電池的排列，從上到下，從左到右，怎么樣把整個系統做得非常均勻穩定。
剛才講的溫度指標，我們把電池的工作溫度最佳的區間就是25—35度，超過這個區間對于電池的壽命都會有影響，對于安全也會有影響，整個系統電池溫度很高的話，很容易導致熱失控現象發生。
第六個是高壓箱的設計，在整個電池集裝箱里面，我們的電池集裝箱是分為電池模組、pack、簇，一個集裝箱就有20尺長，這個箱子占的體積、重量也會比較大，它在系統中呈一個承上啟下的作用。
第七個是電池托盤的高度，過去我們自己也做了一些產品，電池托盤之間的高度非常的小，小到手指頭都伸不進去，這對前面講的風道的設計可能都有一些影響。
第八個是電池保溫層的厚度。這個保溫層的厚度是內部和外部溫度的保證，太厚了可能意義不大，太薄了對于保溫效果又差一點，所以這個里面也有很多非常精細的東西。過去我看到過很多集裝箱廠家生產的保溫層只有5個面，集裝箱在立起來，架在地面上以后，實際上對于后期使用，尤其在北方區域，我們還是發現了一些問題，所以我覺得這個保溫層都應該是六個面。還有一些被動式建筑、被動式節能的經驗在里頭，整個保溫的設計也在里面有很深的學問。
第九個是消防，消防可能就先牽涉到安全了，現在消防的種類也很多，現在有N1230，還有噴淋，消防關系到安全，這是我們集裝箱安全的重中之重。通過以往的一些事故，也能夠影響到現在新的設計，這里面消防設計的好壞也影響成本的高低。
剛才講事故，事故最好的處理方式就是早期的預警和早期的處理，一般的集裝箱火災的發生，也不是一蹴而就的，它肯定是有一個階段，是慢慢產生的。第一步，首先是局部的高溫，局部高溫失控以后，導致發生從暗火變成明火，明火導致整個集裝箱的火災。這里面預警的早期發現和早期處理，能夠最大程度降低損害。
第十個，是事故處理的預案。剛才講了，就是發生問題以后我們怎么處理，一個小的火災，實際上在整個集裝箱系統里面，我們都裝的有全面的監控系統，監控系統及早地發現，及早地報警，及早地通知工作人員去處理。工作人員有成熟的解決方案，首先看一下是什么問題，然后把這個小問題快速解決，不讓它升級成一個大的事故。
實際上，安全是國軒高科在這幾年做電池集裝箱下的工夫最大的，我們在消防和系統投入了非常大的精力，尤其在系統，剛才講點線面的時候，我們所有的集裝箱里面是有N多的單體電池，單體電池并成模組，又由模組變成了插箱，由插箱變成簇。這里面的監測系統對于安全是尤為重要的，在這個監測系統，我們的BMS系統是核心，BMS能夠監測到每一節電池的電壓，還有模組的電流，來保證安全。
在事故發生的時候，都有很多的苗頭和跡象，我們能夠及早發現這個，通過系統，包括云端，能夠通過系統向工作人員發送指令，他不在現場，但是可以通過網絡的方式來給他發送這個命令，讓他快速地到現場去處理。
第十二個問題，是電池品種的選擇，國軒高科的品種很多，從15AH到105，有很多的品種。
我講一下第二十和二十一，運輸結構，剛才講40尺集裝箱的重量都比較大，在運輸?shù)臅r候，我們不可能安裝電池，但是20尺集裝箱帶來一個好處，就是我們的電池集裝箱可以在出廠的時候做完完善的調試，然后出廠，因為它的重量符合運輸?shù)闹亓亢腕w積的規范要求。
第二十一個，現場做了很多儲能電站，我們過去的儲能電站，在現場有很多的土建的施工，實際上我們也可以使用全域預制化的結構，預制化的在現場生產，到現場簡單的吊裝和拼接，就能使一個儲能電站快速投運。
總結以前，國軒愿意在儲能行業里面，把我們這一顆小小的螺絲釘做好。

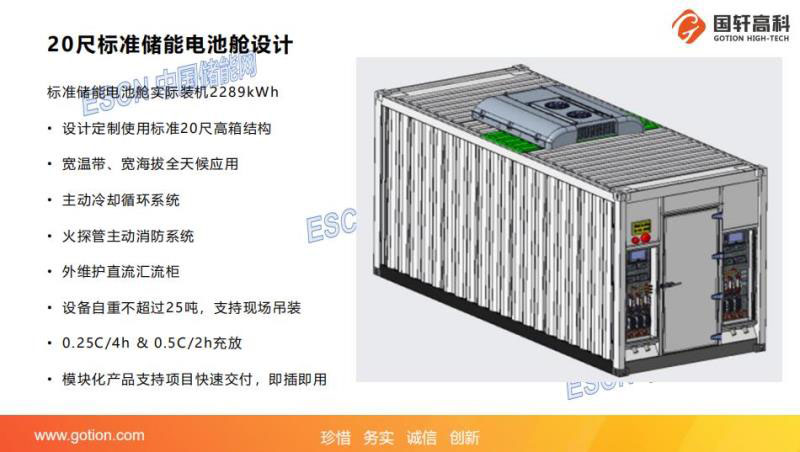

下面是我們20尺的儲能電池集裝箱的設計，時間關系就不再講了，我們現在用的是火碳管的技術，現在用的是頂置的空調。
現在的電池PACK，現在主要是使用的主動均衡，對于這么多電池管理的意義是非常重大的，能夠保證這個電池的長壽命和它的工作效率。這個我們通過很多的項目已經驗證了主動均衡在電池系統中重大的意義。
這是我們在做電池PACK的時候有一個溫度場的測試，我們監測了很多產品。
這是我們在做溫升的測試，這是國軒電池的種類和一些品種。

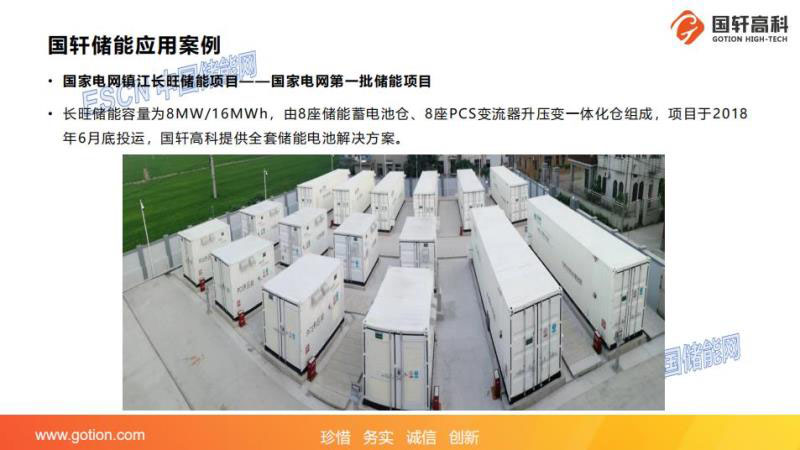

這是應用模式和案例，剛才也講了很多儲能的分類，在這個分類中也是源網荷儲，我們就講我們的一些案例，我們這邊也做了一些儲能的，在國外也有一些。
這是我們的一些風光儲的項目。
我今天的演講就到此結束，謝謝！
