【研究背景】
鋰離子電池（LIB）中厚電極設計近年來備受關注，厚電極中活性物質體積分?jǐn)?shù)的增加可以有效提高比能量和能量密度。然而，厚電極也增加了離子和電子的傳輸距離，因此，所產生的極化會導致活性材料的容量利用率降低。尤其在大電流或快速充電的情況下，其產生的負面影響尤為明顯。因此，提高厚電極的容量利用率和倍率性能非常重要。目前已提出了幾種電極設計方案，如沿電極厚度方向建立分散的孔隙率；或用磁場校準改性后的石墨粒子以降低擴散彎曲度；此外，還探索了3D電極設計。這些設計可以減小離子擴散距離，增加活性材料與電解液的接觸面積。因此，電池在能量、容量或功率密度方面的性能得到改善。然而，這類方法往往需要對傳統配置的電池結構做出重大改變。
在2D平板電極中引入內部電極層結構（如電解液通道）以提高其有效孔隙率是提高電池性能的另一種方法，其可以在不改變電極材料或電極形狀的情況下提高其性能。因此，通道設計比復雜的3D結構更易商業化。
【工作介紹】
基于此，密歇根大學Tianhan Gao和Wei Lu將仿生電解質通道設計引入到厚電極中，并研究了通道長度，寬度，活性材料的錐度和寬度等參數對電化學性能（比能，比容量和比功率）和機械完整性的影響。最后，采用電化學模型可用有限元（FEM）等數值方法計算任意給定通道幾何形狀下的電池特性，并引入機器學習技術（如人工神經網絡（ANN））來進行電解質通道的分析和設計。目前，該工作以“Physical Model and Machine Learning Enabled Electrolyte Channel Design for Fast Charging”為題發表在國際期刊Journal of The Electrochemical Society上。
【主要內容】
有通道設計的電極。如圖1所示為陽、陰極都有仿生通道的全電池模型。通道的幾何形狀由其長度（LEA和LEC，下標“ A”表示陽極通道，“ C”表示陰極通道），底部寬度（WEA和WEC）和尖端寬度（WEA-b和WEC-b）表征。底部相鄰的兩個通道之間的活性材料的半角寬度為WA和WC。該結構沿電極的平面方向(y軸)呈周期性，周期寬度用WH = WEA+2WA = WEC+2WC表示。本文使用石墨（LixC6）陽極和LiyMn2O4（LMO）陰極，電解液為1 M LiPF6-EC：DEC（1：1 wt％）。假設電極中的電解液通道可以采用類似樹干導管的方式促進鋰離子的運輸，從而在快速充電時提高厚電極的電池性能。

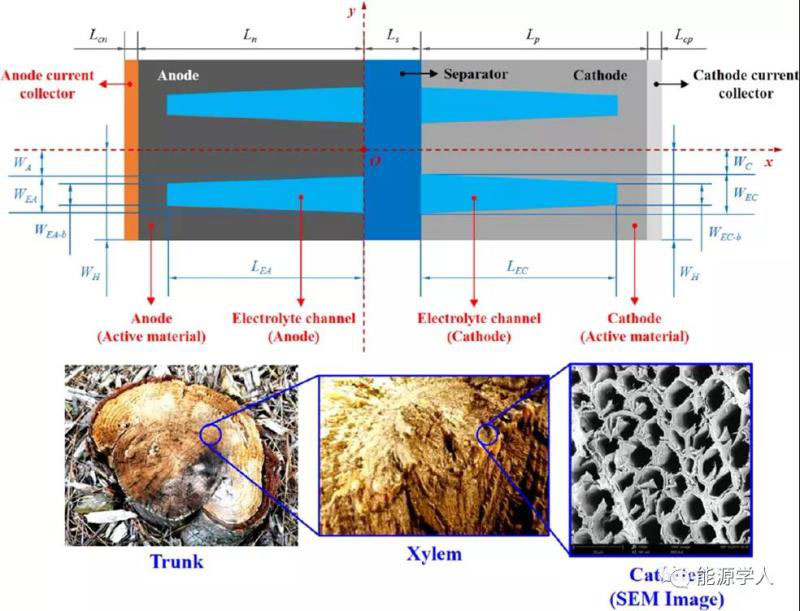

圖1 全電池與電解液通道幾何參數。
電解液通道長度的影響。圖2a1顯示，當LEA固定時，CC充電時間隨LEC略有減少，CV充電時間顯著增加。圖2b1顯示，面積容量隨LEC單調增加。圖2a2顯示，當LEC固定時，CC充電時間隨LEA增加而CV充電時間隨之減少。如圖2b2所示，面積容量先減小后增加。當LEA達到200μm時，最大的面積容量為20.02 Ah m-2。高于常規設計電池的面積容量。
圖2 CCCV充電過程中電池終端電壓和面積容量隨電解液通道長度的變化。
陰、陽極局部荷電態（SOC）與電解液中Li+的濃度分布如圖3a，3b所示。LEA固定時，圖3a1表明高SOC陽極材料的數量隨LEC先增加后減少（藍虛線位置變化）。低SOC陽極材料的量單調減少（紅虛線）。而陰極每個位置的SOC隨LEC降低。圖3b1可見電解質液中沿電極厚度方向的Li+濃度梯度隨LEC增加而減小。由此說明LEC的延長使得陽極SOC變得更均勻，同時有利于陰極脫鋰，并使Li+在電解質中分布更均勻。當LEC固定時，圖3a2表明LEA的增加使得陽極SOC更均勻，但對陰極上脫鋰過程影響不大。圖3b2表明電極內各位置電解液的Li+濃度均隨LEA增大。
圖3 電極局部荷電性（SOC）和電解液鋰離子濃度的分布。
通過計算獲得的放電比能量SE，比功率SP和比容量SC如圖4所示。固定LEA， LEC最小時，SE，SP和SC值比常規設計的電池分別高32.90％，5.40％和31.95％（圖4a）。固定LEC， LEA最小時，SE，SP和SC值比常規設計的電池分別高50.21％，13.34％和49.01％（圖4b）。因此改變電極中電解液通道長度（LEC和LEA）可以改變電池的SE、SP、且SC可能會超過傳統設計的電池。此外，相比較而言， LEC比LEA對電池性能影響更大。
圖4 電解液通道長度與電池性能關系圖
圖5a顯示了在CCCV充電結束時常規設計的電池中第一主應力分布。最大的第一主應力在陰極/隔膜界面處的陰極側，這是由于在該位置更多的Li+發生脫出。與常規設計的電池相比，具有電解質通道的陰極其最大第一主應力要低得多（圖5b）。因此，電解質通道的引入對電池的機械完整性具有積極影響。
圖5 （a）常規設計電池第一主應力分布對于常規設計的電池和不同陽極通道長度的電池，陰極/隔膜界面處電極上的主應力與SOC的關系。
電解液通道寬度的影響。同時存在陰、陽極通道的電池，當WEA和WEC均為10μm時，出現最大CCCV充電時間（圖6a1），對應最大面容量（圖6b1）。只有一個電極有通道時，當WEA =10μm或WEC=20μm時，出現最大CCCV充電時間（圖6a2和6a3），對應面積容量的最大值（圖6b2，6b3）。陰/陽極同時具有電解液通道的電池，適當?shù)耐ǖ缹挾龋╓EA和WEC）可以使陽極材料的SOC分布更加均勻（圖6c1）。對于陰極而言，當WEA和WEC超過20μm時，不利于Li+脫出。
對于只有陽極具有電解液通道的電池（圖6c2），陰極中每個位置的SOC隨著WEA的增加而略有增加，表明WEA的增加不利于Li+脫出。對于只在陰極具有通道的電池（圖6c3），陽極材料的SOC受WEC的影響很小。陰極每個位置的SOC急劇降低。故局部SOC對通道寬度的依賴性比較復雜。
圖6 不同電解液通道寬度下CCCV快速充電時電池的終端電壓和面積容量分布。（c）CCCV充電結束時電極局部SOC的變化。
對于同時具有陽/陰極電解質通道的電池（圖7a），SE和SC最大值分別比常規設計的電池大65.99％和64.32％。SP隨WEA和WEC單調增加。只帶有陽極通道的電池最大SE，SP和SC分別比傳統設計的電池大25.42％，24.72％和5.78％（圖7b）。只帶有陰極通道的電池最大SE，SC和SP分別比常規設計的電池大55.80％，54.39％和20.36％（圖7c）。上述結果表明，存在用于最大SE和SC的最佳通道寬度（WEA和WEC），而SP傾向于隨通道寬度單調變化。

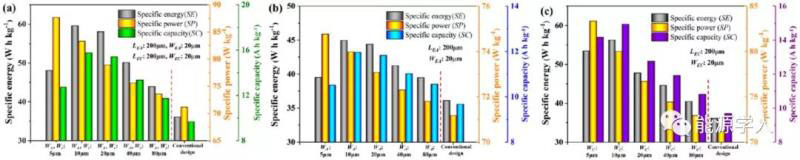

圖7 不同電解液通道寬度下的電池性能

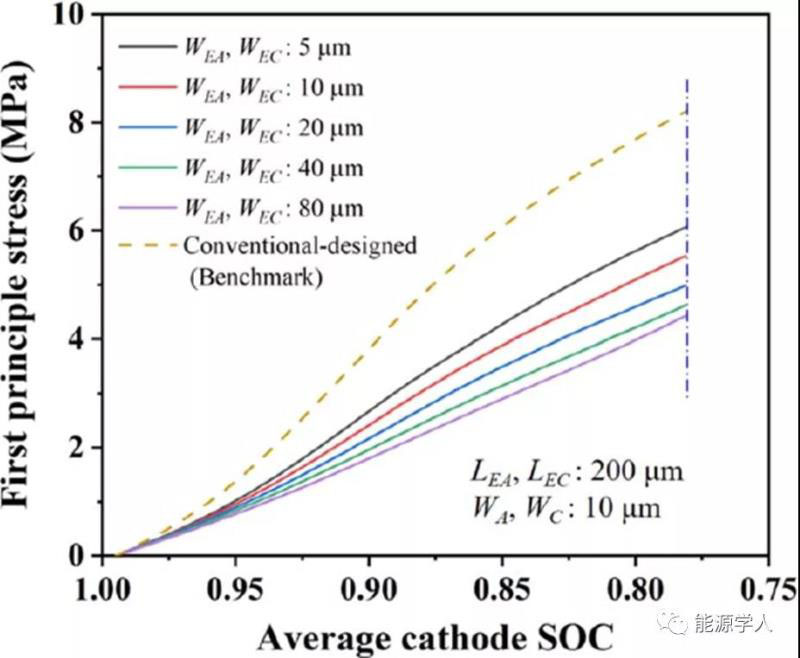

圖8 在陰極/隔膜界面處陰極主應力與SOC的關系。顯示增加電解質通道的寬度（WEA和WEC）可以顯著降低陰極應力。
活性電極材料寬度的影響。對于同時含有陰/陽極電解質通道的體系，CC和CV的充電時間與面積容量隨活性電極材料半寬WA和WC先增加后減?。▓D9a1，9b1）。當只有陽極中存在通道時，WA為20μm時，CCCV充電時間達到最大（圖9a2），面容量最大值17.36 Ah m-2（圖9b2）。當只有陰極中有通道時， WC為10μm時，CCCV充電時間達到最大值（圖9a3），對應最大面容量19.50 Ah m-2（圖9b3）。固定電解質通道的寬度，并持續增加WA和WC，其面積容量將接近常規設計電池的面積容量。
圖9 不同電極材料半寬下CCCV快速充電時電池的終端電壓和面積容量分布。（c）CCCV充電結束時電極局部SOC的變化。
當陽、陰極中同時存在通道時（圖9c1），陰極中每個位置的SOC隨著WA和WC單調增加，表明陰極越來越難以釋放Li+。當只有陽極存在通道時（圖9c2），WA不會對陰極的脫嵌有很大影響。當只有陰極通道時（圖9c3），WC對陽極SOC影響不大。改變WA和WC給局部SOC帶來復雜的影響。應該注意的是，當WA，WC足夠大（如>80μm）時，沿x軸的SOC分布類似于傳統設計的電池。
電池中陽、陰極同時存在電解液通道時（圖10a），SE，SC和SP的最大值分別比常規設計的電池大65.05％，62.87％和23.17％。僅具有陽極通道的電池最大SE，SC和SP分別比傳統設計的電池大24.45％，23.57％和5.03％（圖10b）。僅具有陰極通道的電池的最大SE，SC和SP分別比常規設計的電池大55.83％，54.49％和17.11％（圖10c）。因此通過改變WA、WC，可以提高SE和SC。但當WA、WC足夠大時，電池的性能會接近傳統設計的電池。
圖10 不同電極材料寬度下的電池性能。
圖11 在陰極/隔膜界面處陰極主應力與SOC的關系。隨著WA、WC的增加，主應力增加，會接近傳統設計的電池。
同時改變電解液通道寬度和活性電極材料寬度的影響。同時增加WEA/WH和降低WEC/WH（圖12a），最大的SE，SP及SC分別比傳統設計的電池大80.14％，17.03％和77.56％。同時增加WEC/WH，降低WEA/WH（圖12b），最大的SE，SP和SC分別比常規設計的電池大65.09％，22.52％和62.87％。故同時改變電解質通道寬度和活性電極材料寬度，可以顯著改變電池性能。此外，與僅更改二者之一的情況相比，優化的SE，SP和SC要高得多。
圖12 不同WEA/WH和WEC/WH下的電池性能。
另一種同時改變電解液通道寬度和活性電極材料寬度的方法是設計電解液通道的錐度。圖13顯示當WEA/WEA-b和WEC/WEC-b增加時，最大SE和SC分別比常規設計的電池大49.34％和47.98％，表明通過引入電解質通道錐度設計，可以改善電池的SE和SC。

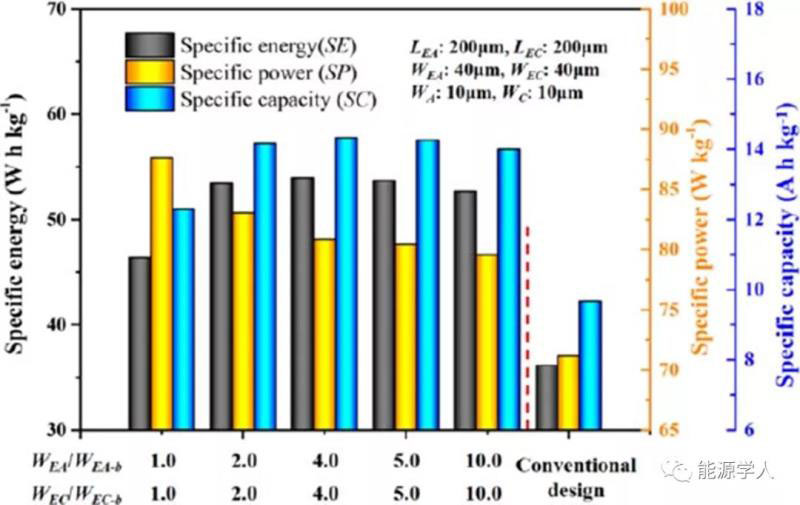

圖13 電池性能隨電解質通道錐度的變化

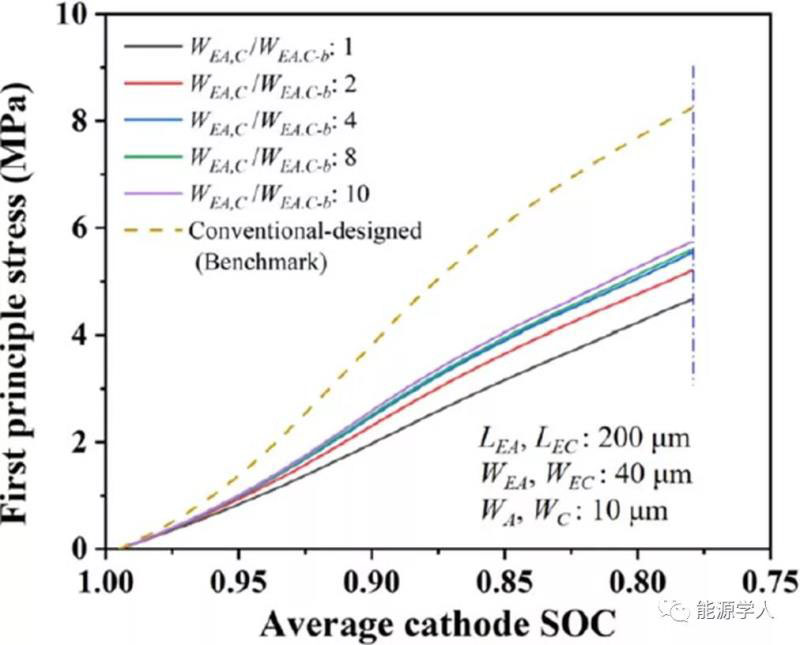

圖14 對于傳統設計的電池和具有不同錐度電解質通道的電池，在陰極/隔膜界面處主應力與SOC的關系
【結論】
本研究通過在厚電極內部添加仿生電解質通道的設計策略，研究了電解質通道幾何參數對快速充電過程中電池電化學性能和機械完整性的影響。結論總結如下：
1）合理改變電解質通道的幾何形狀會提高電池的性能（包括比能量，比功率和比容量）。CC充電期間電極的局部荷電態也會受電解液通道幾何參數的影響。
2）采用電解質通道設計可以最大程度地降低陰極/隔膜界面處陰極中的最大第一主應力。
3）所開發的DNN機器學習系統可以高精度地將電解質通道幾何參數與電池性能相關聯，從而可以輔助電解質通道的參數設計。
4）設計圖表明，通過自由更改電解質通道的幾何參數，優化的比能量比常規設計的電池大78.73％。
總之，在厚電極內部引入具有適當幾何參數的仿生電解質通道可以帶來很大的電化學性能改善。
Tianhan Gao and Wei Lu, Physical Model and Machine Learning Enabled Electrolyte Channel Design for Fast Charging, J. Electrochem. Soc., 2020, DOI:10.1149/1945-7111/aba096
