成果簡介
近日，清華大學張強教授研究團隊聯合北京林業大學、哈爾濱師范大學、加拿大阿爾伯塔大學、德國德累斯頓工業大學以及德國弗朗霍夫研究所等在Energy & Environmental Materials上發表了題為“A Mixed Ether Electrolyte for Lithium Metal Anode Protection in Working Lithium–Sulfur Batteries”的研究論文。該文章提出了一種應用于SPAN正極的鋰硫電池的混合二異丙基醚（mixed-DIPE）電解液。
引言
鋰硫電池是實現高能量密度二次電池的重要體系之一。在以硫化聚丙烯腈（SPAN）為正極匹配金屬鋰的鋰硫電池構型中，多硫化物的溶出與穿梭效應得以有效抑制，相比于碳硫復合正極具有更高的循環穩定性。然而，不穩定的金屬鋰負極成為了基于SPAN正極的鋰硫電池邁向?qū)嵱没囊淮笞璧K。在實用化條件下為了實現電池更高的能量密度，往往采用較低的負極/正極容量比（N/P ratio），實際電池中使用的鋰負極的厚度僅為50~100 μm。在這樣的苛刻條件下，金屬鋰負極的不穩定性會被進一步放大，產生更為嚴重的枝晶生長及死鋰的形成，極大危害到鋰硫電池的循環壽命。因此，在面向?qū)嵱没瘲l件下的鋰硫電池中，金屬鋰負極的保護至關重要。
電解液調控是一種有效的金屬鋰負極保護策略。電解液組分通過在鋰負極表面形成更加穩定的固態電解質界面膜，可以調控均勻的鋰沉積行為，從而延長電池的循環壽命。在Li | SPAN電池中，通常使用的碳酸乙烯酯/碳酸二乙酯（EC/DEC）電解液對負極的穩定性較差；而盡管醚類電解液對金屬鋰負極具有更好的穩定性，在傳統的二氧戊環/乙二醇二甲醚（DOL/DME）電解液中，仍然存在著對負極有害的多硫溶出行為。因此，針對Li | SPAN電池亟需提出一種既能減少多硫溶出又具有對金屬鋰負極高穩定性的新型電解液配方，達到在較低負極/正極容量比的工作條件下保護金屬鋰負極、延長電池循環壽命的目的。清華大學張強教授研究團隊聯合北京林業大學、哈爾濱師范大學、加拿大阿爾伯塔大學、德國德累斯頓工業大學以及德國弗朗霍夫研究所等單位共同提出了一種應用于SPAN正極的鋰硫電池的混合二異丙基醚（mixed-DIPE）電解液。通過使用二異丙基醚（DIPE）替代體積分?jǐn)?shù)為50%的DOL/DME，mixed-DIPE電解液在保留對負極穩定性的基礎上降低了多硫化物的溶解度，從而緩解了可溶性多硫化物對負極的損害；此外還添加了5%的EC作為穩定正極的成膜劑。
圖文導讀
通過模型實驗可以直觀地看出，金屬鋰負極的厚度對于實際電池的循環壽命有極大影響。在面向?qū)嵱没臈l件下，金屬鋰負極是Li | SPAN電池失效的主要因素。

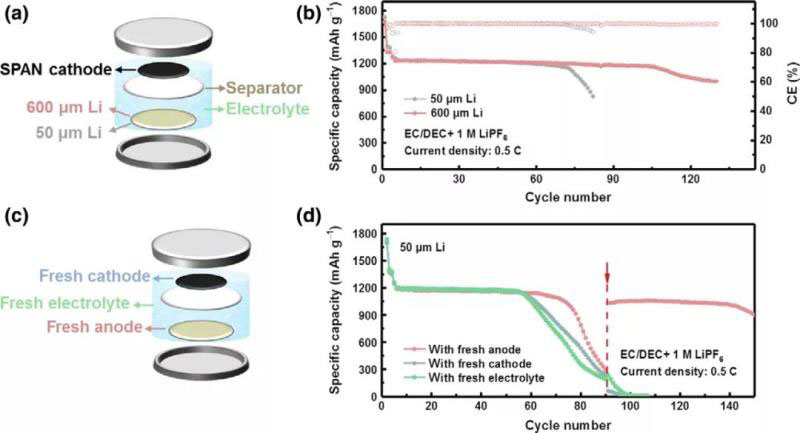

圖1. （a）使用不同厚度金屬鋰負極的Li | SPAN電池構型示意圖；（b）使用不同厚度金屬鋰負極的Li | SPAN電池在EC/DEC電解液中的循環性能；（c）模型實驗示意圖：使用厚度為50 μm金屬鋰負極的Li | SPAN電池循環至失效后拆開，重新匹配新負極、新正極或者新電解液；（d）失效電池在匹配新負極、新正極或新電解液后的循環性能圖。
通過Li | Cu半電池及Li | SPAN全電池的循環性能可以看出，mixed-DIPE電解液能夠有效延長電池的循環壽命。使用mixed-DIPE電解液的Li | Cu半電池可以穩定循環120圈，是使用EC/DEC電解液電池壽命的五倍。而在以50 μm金屬鋰為負極的Li | SPAN全電池中，使用mixed-DIPE電解液可以將電池循環壽命延長一倍，并且保持接近100%的庫倫效率，容量保持率為91.4%。
圖2. （a）使用不同電解液的Li | Cu半電池的循環庫倫效率；（b）Li | Cu半電池在循環20圈的電壓–容量曲線；（c）使用不同電解液的Li | SPAN全電池的長循環性能；（d）Li | SPAN全電池在循環第50圈時的電壓–容量曲線。
從循環后的金屬鋰負極形貌可以看出，mixed-DIPE電解液有助于減少鋰枝晶的形成；在mixed-DIPE電解液中循環后的死鋰層厚度也明顯小于EC/DEC電解液。
圖3. Li | SPAN全電池在0.5 C倍率下循環50圈后的金屬鋰負極正面SEM照片：（a）mixed-DIPE；（b）EC/DEC；（c）DOL/DME，以及斷面SEM照片：（d）mixed-DIPE；（e）EC/DEC；（f）DOL/DME。
電化學阻抗譜反映出，以mixed-DIPE為電解液的Li | SPAN電池具有較低的界面電荷轉移阻抗（Rct），而在EC/DEC及DOL/DME電解液中，阻抗隨循環的進行逐漸增大。

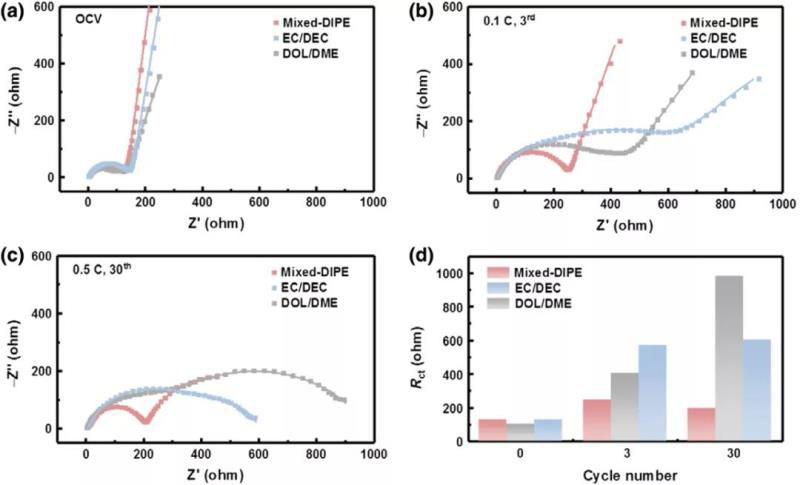

圖4. 使用不同種類電解液的Li | SPAN全電池在開路狀態；（b）循環3圈；（c）循環30圈的阻抗譜；（d）不同循環圈數下Rct的擬合數值。
結論
Mixed-DIPE電解液顯著延長了以SPAN為正極匹配超薄鋰負極的鋰硫電池的循環壽命。這主要是因為mixed-DIPE作為一種醚類電解液對金屬鋰負極具有良好的穩定性，并且能夠抑制多硫化物的溶出，減輕其對金屬鋰負極的破壞，從而使得該電解液配方在以50 μm超薄金屬鋰為負極的全電池中實現相對穩定的循環。此外，mixed-DIPE電解液還有助于金屬鋰枝晶的抑制與界面阻抗的降低。
通訊作者簡介
張強教授是清華大學化學工程系教授，從事能源材料研究，尤其是金屬鋰、鋰硫電池和電催化的研究。曾獲得國家自然科學基金、中組部萬人計劃拔尖人才、英國皇家學會Newton Advanced Fellowship、 2017-2018科睿維安高被引科學家?，F(xiàn)擔任國際期刊Energy & Environmental Materials的副主編、J Energy Chem編輯、Adv Mater Interfaces、Sci China Mater、Sci China Chem、Philos Trans A編委，Energy Storage Mater、Adv Funct Mater客座編輯。主持國家重點研發計劃課題、自然科學基金、教育部博士點基金、北京市科委重點項目等。
文獻鏈接
Wei-Jing Chen, Chang-Xin Zhao,Bo-Quan Li, Qi Jin, Xue-Qiang Zhang, Tong-Qi Yuan, Xitian Zhang, Zhehui Jin, Stefan Kaskel, Qaing Zhang. A Mixed Ether Electrolyte for Lithium Metal Anode Protection in Working Lithium–Sulfur Batteries. Energy Environ. Mater.2020, 3, 160-165.
DOI: 10.1002/eem2.12073https://onlinelibrary.wiley.com/doi/10.1002/eem2.12073
