為研究儲能飛輪對游梁式抽油機性能的影響及節能效果，從理論上推導了影響電動機輸出功率的數學模型，并建立了飛輪儲能游梁式抽油機的虛擬樣機模型，采用ADAMS進行仿真分析驗證了模型的可行性，并探討了不同傳動比和轉動慣量對游梁式抽油機性能的影響。結果表明：抽油機工作在上沖程時飛輪釋放能量，在下沖程時飛輪吸收能量；游梁式抽油機中安裝儲能飛輪可有效降低電機啟動扭矩，并減小電機扭矩、功率和速度的波動幅值；隨著儲能飛輪轉動慣量的增大各項參數的波動幅值均有所減小，但一定程度上延長了電機的啟動時間；通過計算電機功耗發現，在不同飛輪轉動慣量下，飛輪還可以抑制倒發電現象，且隨著轉動慣量增大電機平均功率減小，使游梁式抽油機節能效果更為明顯。
關鍵詞： 游梁式抽油機；飛輪儲能；仿真分析；節能
游梁式抽油機一直占據著石油工業傳統機采設備的主導地位，由于游梁式抽油機的固有結構，導致電機功率波動大，實際工作中效率比較低，生產電能損耗增加。因此，降低電力消耗，減少油氣生產成本是刻不容緩的議題。
許多學者對游梁式抽油機進行了相關研究，并提出了節能提效的措施。王義龍等提出將“斷續供電”技術應用于油田機采系統，能夠獲得明顯節能效果；Lu等提出雙脈沖寬度調制變頻器運用于游梁式抽油機，通過電機變頻運行達到節能效果；Tian等將小波神經網絡應用于抽油機節能控制系統中，并通過實驗證明了該系統的可行性和有效性；LYU等提出了一種基于物聯網的游梁式抽油機節能系統。通過調研發現，目前對游梁式抽油機節能提效方面的研究大多是通過電機控制和調參等方式對抽油機進行節能優化，對于加入儲能裝置來提高抽油機效率的研究相對較少。
飛輪儲能技術因其儲能效率高、儲能密度大、對環境無污染等優點而備受關注，Mousavi等述了飛輪儲能系統(FESS)的優缺點并提出了今后發展該技術的具體途徑；飛輪控制技術和超導軸承技術的出現及Spiryagin等將飛輪儲能技術成功地運用于重載機車，為飛輪儲能技術在游梁式抽油機上的應用奠定了基礎。
鑒于傳統地面抽采設備游梁式抽油機的缺點，姜民政等提出飛輪儲能游梁式抽油機。飛輪儲能游梁式抽油機主要由飛輪、驢頭、游梁、橫梁、連桿、曲柄，電機和傳動系統等組成。其原理示意圖見圖1，電機輸出軸上安裝有大小兩個帶輪，且大小帶輪軸通過離合器連接，大帶輪通過皮帶連接飛輪軸上的帶輪，小帶輪通過皮帶連接減速箱輸入軸上的帶輪。抽油機運行在上沖程時，飛輪釋放能量，在下沖程時飛輪吸收能量，使系統運轉趨于平穩，從而改善抽油機工作性能，達到節能降耗的目的。
目前，對于飛輪儲能游梁式抽油機的研究相對較少，更沒有具體的方案模型，缺少相關的驗證。因此，對飛輪儲能游梁式抽油機進行研究分析，對提高油田生產效率和降低能耗有著重要意義。
1 虛擬樣機建模
1.1 仿真模型

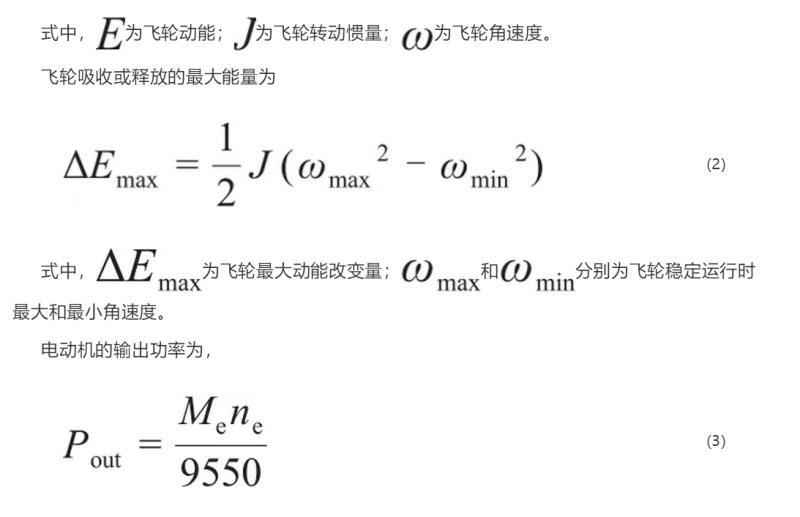

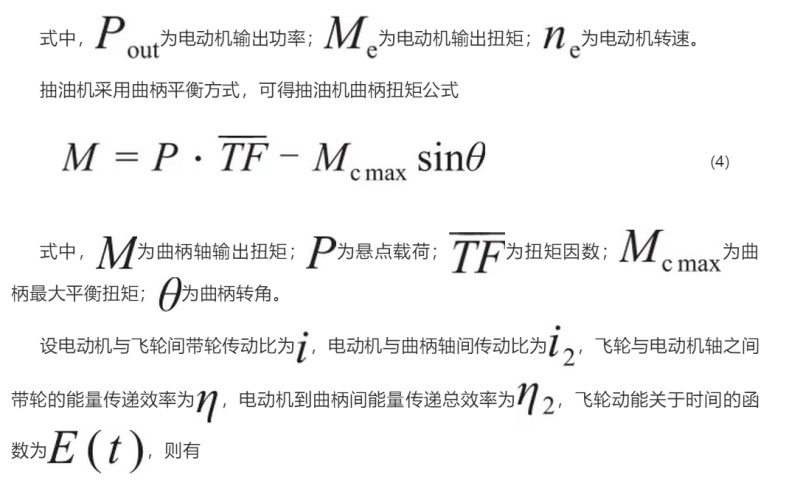

根據動能定理，飛輪儲存的能量大小由式(1)可得
(1)

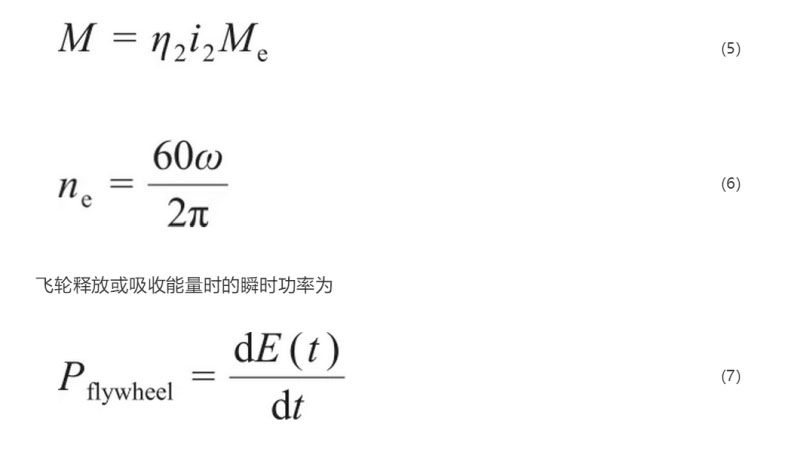

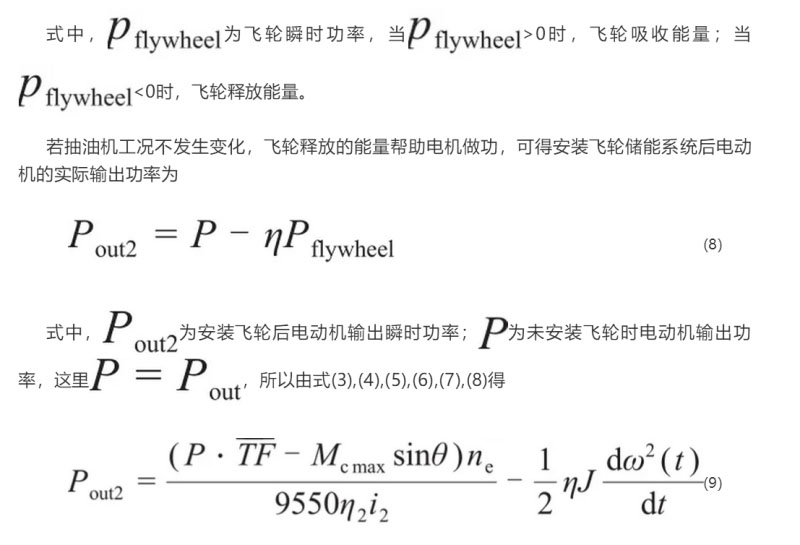

由式(8)和式(9)可知，安裝飛輪后，電動機的輸出峰值功率會減小，且與飛輪輸出功率呈反比；飛輪轉動慣量越大，電動機功率減少越明顯。
這里以某油田使用的CYJ10-3-37HB型游梁式抽油機為例，在建模時，對不影響分析的抽油機部分細微結構進行簡化，并做如下假設：①忽略不隨系統運動的小部件如螺栓、墊片等；②各零部件等效為剛體，不會發生形變；③不考慮各運動部件間的摩擦力和帶輪、齒輪和曲柄連桿機構的能量損耗。

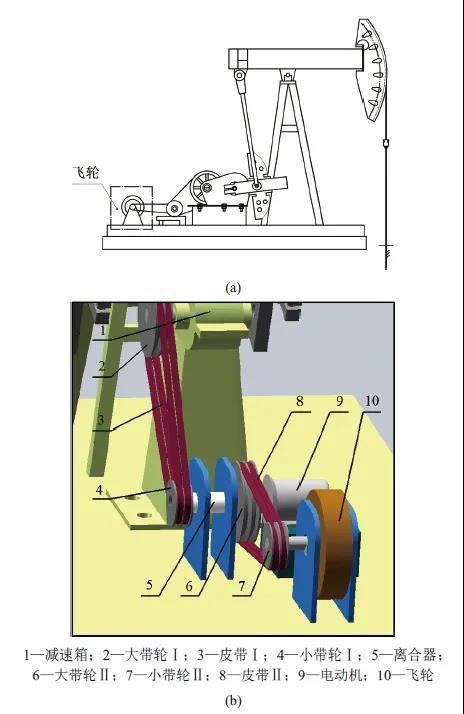

首先用SolidWorks繪制簡化后的零件模型并裝配，然后將裝配圖導入ADAMS軟件中。減速箱簡化為一對耦合齒輪傳動，不考慮齒輪輪齒間的相互作用力。圖2所示為飛輪儲能游梁式抽油機虛擬樣機模型。
圖1 飛輪儲能抽油機虛擬樣機模型
圖2 飛輪儲能抽油機虛擬樣機模型

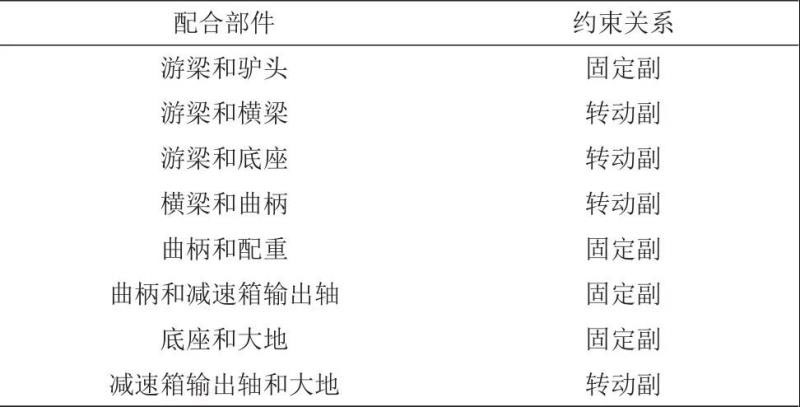

為虛擬樣機模型各部件間添加約束，如表1所示。
表1 各部件約束關系
1.2 仿真參數設置
用ADAMS軟件的Adams Machinery模塊中自帶的電機作為動力輸出源，選擇分析法建立直流電機模型，其主要參數設置為額定電壓380 V，極對數為4，勵磁方式為并聯，額定轉速為750 r/min，額定功率為50 kW。

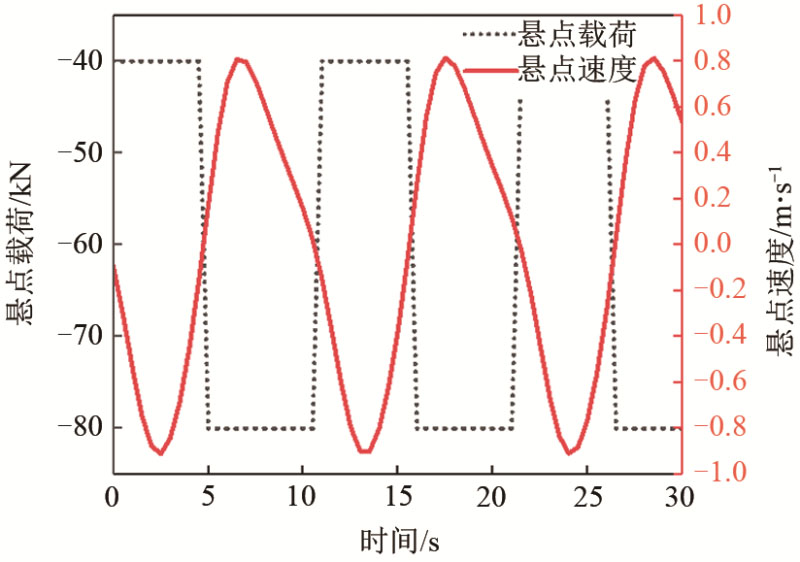

游梁式抽油機的沖次為每分鐘5次，沖程為3 m。抽油機的懸點載荷由摩擦阻力、靜載荷和動載荷組成，對于隨懸點運動速度的變化而變化的動載荷在ADAMS軟件中是不能直接創建的，選擇用IF函數來模擬懸點載荷的變化。以懸點速度（設豎直向上為正方向）作為IF函數的變量，考慮到抽油機的額定懸點載荷為100 kN，這里設置最大懸點載荷為80 kN，最小懸點載荷為40 kN，如圖3所示。
圖3 懸點載荷與懸點速度變化圖
抽油機和飛輪材料均選擇碳素鋼，其楊氏模量為2.1×1011 N/m2，泊松比為0.29，密度為7800 kg/m3。
2 仿真結果分析
2.1 仿真模型驗證

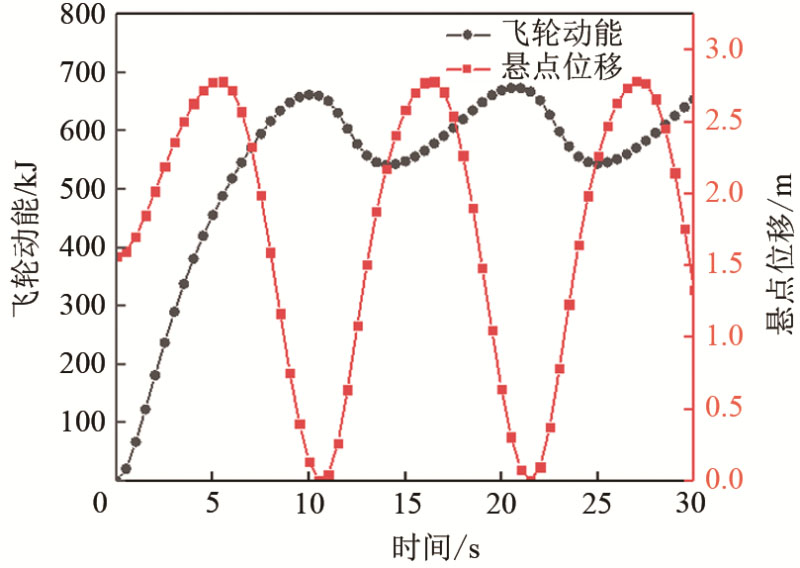

為了保證抽油機仿真模型能實現所需要的功能，需對模型做如下驗證。選擇轉動慣量為40 kg·m2的飛輪，電機輸出軸與飛輪軸之間傳動比（以下簡稱傳動比）取1∶2進行仿真分析。圖4為飛輪動能的變化和抽油機懸點位移變化曲線，由圖可知：飛輪啟動時間約為10 s，運行穩定后其動能會呈周期性變化，該抽油機模型的沖程約為2.8 m，沖次為每分鐘5次。抽油機懸點向下運動時，飛輪動能增加；懸點向上運動時，飛輪動能減少，且在一個周期內飛輪吸收或釋放的最大能量為120 kJ。仿真結果表明：該抽油機仿真模型的運行參數滿足預設值，在上沖程時飛輪釋放能量，在下沖程時飛輪吸收能量。
圖4 飛輪動能與懸點位移
為驗證安裝飛輪后對抽油機懸點速度的影響，對使用飛輪前后的抽油機懸點速度進行對比分析，如圖5所示。仿真結果表明：安裝飛輪前，懸點在上沖程最大速度為0.81 m/s，在下沖程的最大速度為-0.91 m/s；安裝飛輪后，抽油機上沖程時，最大懸點速度為0.88 m/s在下沖程時，最大懸點速度為-0.77 m/s，說明飛輪能增加懸點上行峰值速度，減小下行峰值速度。
圖5 安裝飛輪前后懸點速度對比
2.2 飛輪對電機啟動的影響
為研究飛輪對電機啟動時間的影響，對不同轉動慣量和傳動比的飛輪進行了分析，圖6所示為不同轉動慣量和傳動比時對電機啟動時間的影響曲線。其中圖6(a)為使用不同轉動慣量飛輪時，電機啟動的時間曲線，結果表明：隨著轉動慣量的增大電機的啟動時間延長，特別地，對于轉動慣量為100 kg·m2的飛輪，電機要經過12 s才達到750 r/min的額定速度，但在未使用飛輪時，電機僅需約1 s即可達到額定轉速。圖6(b)為不同傳動比時，電機啟動的時間曲線，結果表明：傳動比越大電機的啟動時間越短，其中，傳動比大于2時的電機啟動時間與未安裝飛輪時的接近。說明了傳動比達到一定比例后，再增加傳動比，幾乎不影響電機的啟動時間。
圖6 不同轉動慣量和傳動比的電機啟動曲線
為改善前述飛輪與抽油機同時啟動時電機啟動時間過長的問題，在電機輸出軸與連接減速箱的皮帶輪間安裝離合器，來減少電機的啟動載荷，其作用原理為：電機首先帶動飛輪運動，當飛輪速度穩定后，該離合器閉合，將動力傳遞給減速箱，從而實現飛輪和抽油機的依次啟動。
安裝離合器前后對電機啟動時間曲線影響如圖7所示，仿真結果表明：對于轉動慣量為40 kg·m2，傳動比為1∶2的飛輪，安裝離合器前電機從啟動至達到額定轉速需要6 s，當安裝離合器后只需要4.5 s，啟動時間縮短了1.5 s，說明安裝離合器能起到縮短電機啟動時間的效果。
圖7 安裝離合器前后對電機啟動影響
2.3 飛輪對電機特性的影響

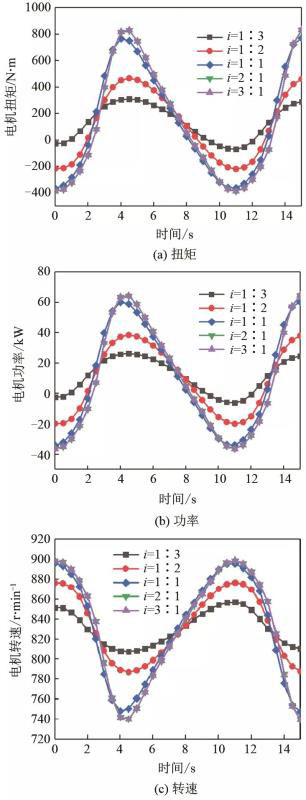

為研究飛輪對電機特性的影響，對不同傳動比和轉動慣量的飛輪進行了分析。圖8為不同傳動比時電機扭矩、功率和轉速的變化曲線，由圖8可知：傳動比小于1∶1時對電機的扭矩、功率和轉速影響較大，且隨著傳動比的增大曲線波動越厲害；當傳動比大于1∶1后，再改變傳動比對電機的扭矩、功率和轉速影響較小，且出現曲線接近重合的現象。說明傳動比達到一定比例后，再增加傳動比，幾乎不影響電機的工作特性。
圖8 不同傳動比對電機扭矩、功率和轉速的影響
圖9為使用不同轉動慣量的飛輪時電機扭矩、功率和轉速的變化曲線，由圖9可知：游梁式抽油機安裝飛輪后能減小電機扭矩、功率和速度的波動，且轉動慣量越大曲線波動越小。特別地，未安裝飛輪時，電機最大正負扭矩為836 N·m和-386 N·m，最大正負功率為65 kW和-36 kW，電機轉速波動范圍為738～899 r/min；安裝轉動慣量為60 kg·m2的飛輪后最大正負扭矩控制在371～-135 N·m之間，最大正負功率降低到35 kW和-12 kW；電機轉速波動范圍變?yōu)?92～866 r/min。說明游梁式抽油機安裝飛輪后，能減小電機最大輸出功率，抑制倒發電現象，并使電機運行更穩定。即仿真結果符合式(9)。
圖9 不同轉動慣量對電機扭矩、功率和轉速的影響

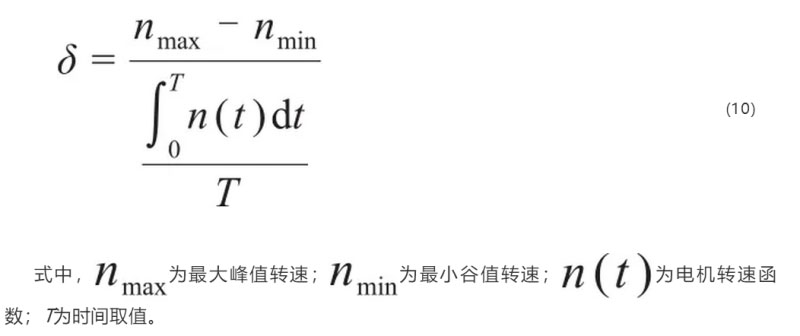

為了更直觀的體現電動機轉速波動情況，這里引入電動機轉速不均勻系數δ，即轉速的波動范圍與平均轉速的比值，其值越小表示電動機運行越平穩。如式(10)所示

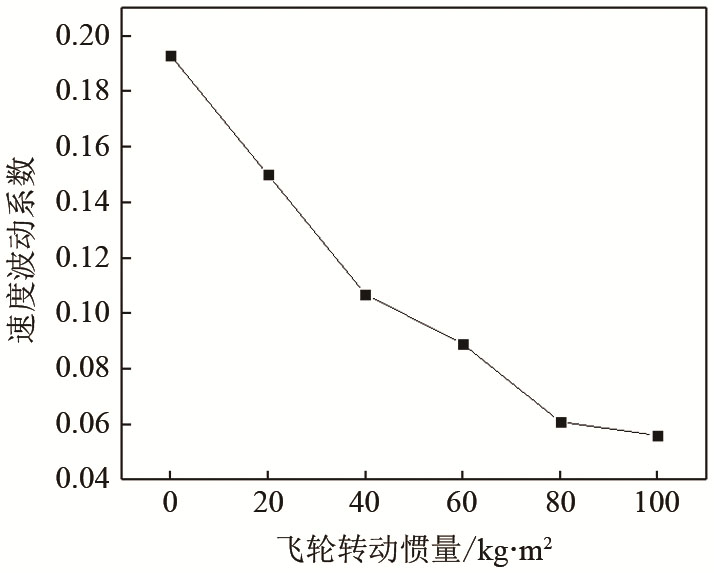

電動機轉速不均勻系數隨飛輪轉動慣量變化曲線如圖10所示，由圖10知：電動機轉速不均勻系數隨著飛輪轉動慣量的增大而減小，即飛輪轉動慣量越大電機轉速波動越小。
圖10 電機速度波動系數隨飛輪轉動慣量變化曲線
2.4 節能效果

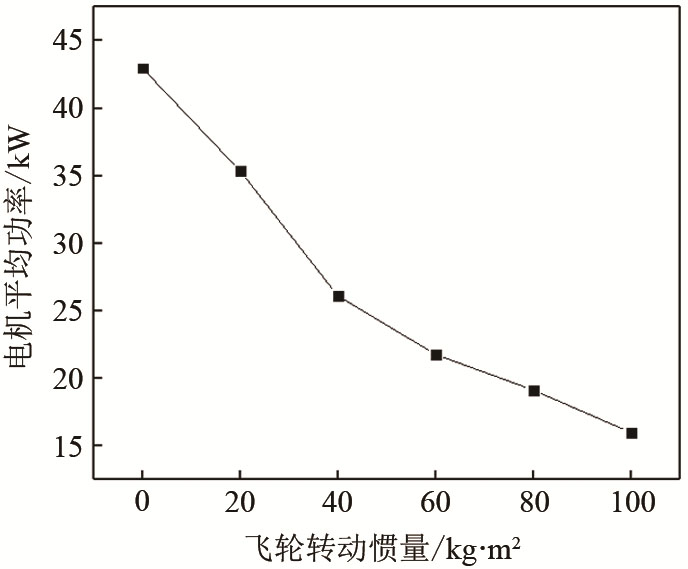

對電機功率曲線求積分，可以計算出安裝不同轉動慣量飛輪時的平均功率如圖11所示，結果表明：飛輪轉動慣量越大，電機的平均功率越小，未安裝飛輪時平均功率為42.96 kW，當安裝轉動慣量為100 kg·m2的飛輪時，平均功率僅為16 kW，節能效果明顯。所以，在游梁式抽油機中安裝飛輪可以降低電機的平均功率，且隨著轉動慣量增大電機平均功率變小。
圖11 安裝不同飛輪時電機平均功率

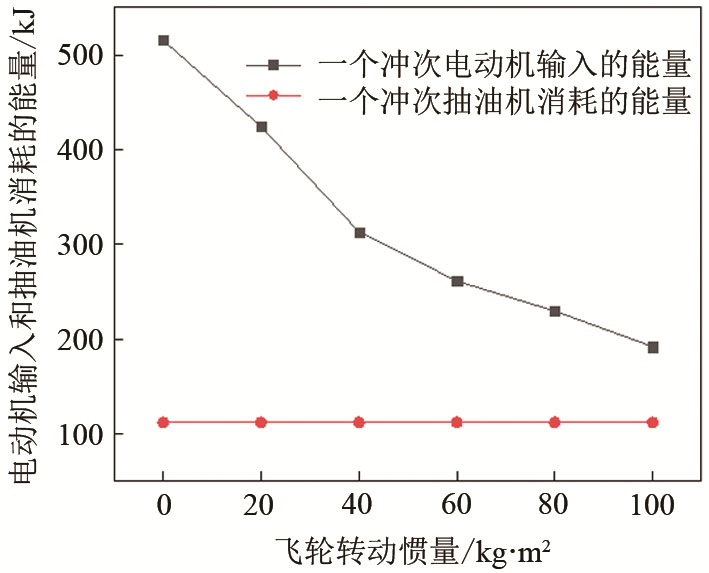

圖12所示為安裝不同轉動慣量的飛輪時，一個沖次內電動機的輸入能量和抽油機消耗的能量變化曲線。抽油機消耗的能量值等于懸點載荷做功的絕對值，對電動機的電功率曲線求積分可得電動機的輸入能量。由圖12可知，在抽油機負載不變的條件下，一個沖次內電動機的輸入能量隨安裝飛輪轉動慣量的增大而減小。
圖12 安裝不同飛輪時電機輸入和抽油機消耗的能量
3 結論
（1）游梁式抽油機在安裝儲能飛輪裝置后，能有效降低電機的啟動扭矩，降低安裝功率。
（2）隨著轉動慣量的增大，電機的啟動時間越長；傳動比越大，電機的啟動時間越短，當傳動比大于2時，再增加傳動比，幾乎不影響電機的啟動時間。
（3）使用飛輪能減小電動機扭矩、功率和速度的波動，且隨著轉動慣量的增大波動幅值越小。
（4）游梁式抽油機中安裝飛輪可以降低電動機的平均功率，抑制倒發電現象，且隨著轉動慣量增大電機平均功率變小，飛輪儲能抽油機節能效果明顯，有廣闊的應用前景。
引用本文： 韓傳軍,田德高,周勇.飛輪儲能游梁式抽油機仿真分析[J].儲能科學與技術,2020,09(04):1186-1192.
HAN Chuanjun,TIAN Degao,ZHOU Yong.Simulation analysis of flywheel energy storage beam pumping unit[J].Energy Storage Science and Technology,2020,09(04):1186-1192.
第一作者及聯系人：韓傳軍(1979—)，男，教授，研究方向為石油天然氣裝備現代設計、制造與仿真，E-mail:[email protected]。
