【文章概述】
不穩(wěn)定的電極/固體電解質(zhì)界面和內(nèi)部鋰枝晶穿透阻礙了固態(tài)鋰金屬電池的廣泛應 用，這就要求操作技術準確地揭示其機理。本文，中科院化學所文銳研究員，萬立駿院士原位光學顯微鏡觀察凝膠聚合物電解質(zhì)中的鋰電鍍/剝離過程揭示了相應的動態(tài)演變。隨著電流密度的增加，均勻的鋰礦床逐漸演化為苔蘚狀樹枝狀鋰枝晶。值得注意的是，鋰剝離后，鋰枝晶上原位形成的固體電解質(zhì)界面層（SEI）明顯被捕獲。定量分析還探討了SEI殼層的物理化學性質(zhì)和良好的局部離子導電性。誘導原位形成模量提高的SEI殼層，使Li析出物密集均勻地包裹，能有效地調(diào)控無枝晶行為。深入了解鋰枝晶演化及其功能SEI殼層將為SSLMBs的基礎研究和未來優(yōu)化提供更重要的信息。
【文章要點】
1）隨著電流密度的增加，均勻的鋰沉積逐漸演變?yōu)樘μ\狀和枝狀鋰枝晶。值得注意的是，Li枝晶上原位形成的固體電解質(zhì)界面(SEI)殼層在Li剝離后被明顯捕獲。
2）通過定量分析，研究人員探討了SEI殼層的物理和化學性質(zhì)，以及有利的局部離子導電性。研究發(fā)現(xiàn)，誘導具有增強模量原位形成的SEI殼層可以將Li析出物致密而均勻地包裹起來，可以有效地調(diào)節(jié)無枝晶行為。

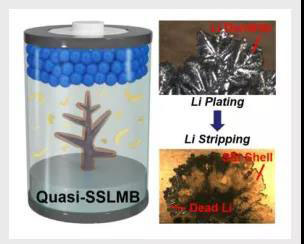

GPE中銅電極在Li鍍/剝離過程中的結(jié)構演變和反應機理示意圖
【總結(jié)】
用原位光學顯微鏡觀察了GPE中Li的鍍/剝離過程，成功地闡明了Li枝晶形成的途徑和動力學。隨著鍍鋰過程中電流密度的增加，三種主要的形貌由均勻的鋰沉積演變?yōu)樘μ\狀的鋰枝晶，然后演變成樹枝狀。在鋰剝離過程中，可以在沉積鋰的同一位置捕獲一個空心結(jié)構的SEI殼層。進一步定量表征了完全剝落的球形SEI殼層，揭示了其物理化學性質(zhì)，如形貌、機械模量和局部離子電導率。導電AFM探針結(jié)合EIS檢測到的離子導電特性為直接采用原位自然生長的SEI外殼作為SSE提供了概念基礎。采用高模量、高離子導電率的原位生成SEI殼層，使Li沉淀層致密、均勻地包裹，可以有效地均勻Li的沉積/溶解，達到抑制Li枝晶的目的。本文的研究對Li枝晶演化及其SEI殼層形成的界面過程提供了深入的了解，有助于理解SSLMBs的降解機理。
【文章信息】
Yang Shi, et al, Revealing Interfacial Evolution of Lithium Dendrite and Its Solid Electrolyte Interphase Shell in Quasi-Solid-State Lithium Batteries, Angew. Chem. Int. Ed., 2020
DOI：10.1002/anie.202001117
https://doi.org/10.1002/anie.202001117
