為了滿足對高性能電化學儲能設備不斷增長的需求，科學家們提出了各種新型負極材料替代傳統的碳負極。其中，低應變的Ti基氧化物（LSTBOs），尤其是Li4Ti5O12和TiNb2O7，以其卓越的安全性和長循環穩定性而著稱。它們的這些特性使他們有望應用于高功率儲能系統。但是其差的電導率和較低的比容量會導致倍率性能受限，從而阻礙了它們的進一步商業應用。為了克服這些障礙，拓寬LSTBOs電極的利用領域，科學家們開展了有關機理研究和改性方法的各種工作。
浙江大學涂江平教授課題組總結了LSTBOs材料的最新進展及其在電化學儲能中的應用，包括鋰離子電池、鈉離子電池、超級電容器和混合電容器，以綜述形式發表在Materials Today Nano期刊上。文章首先簡要介紹了LSTBOs的特性，然后討論了LSTBOs及設備的優化方法，最后介紹了LSTBOs電極的優化原則。
【研究背景】
現在廣泛使用的商業化碳負極材料由于其嵌鋰電位低，接近金屬鋰的電極電位，在大倍率或者過充的情況下，會形成鋰枝晶引發安全問題。此外，脫嵌鋰時產生的體積變化會在頻繁的充放電過程中，尤其是高倍率的條件下，逐漸破壞活性材料的結構，使其失去活性，造成容量不可逆的衰減。因此，碳材料并不能滿足對倍率性能、長循環壽命或安全性有著嚴格要求的一些場合，比如電動汽車、電網儲能、基站儲能等。低應變Ti基氧化物因其較高的充放電電壓平臺和較低的體積變化率，在高倍率充放電條件下可以維持較低的容量衰減率和較長的循環壽命。
本文主要分為兩個部分來介紹LSTBOs最新的研究進展：1）材料優化，重點在于增強LSTBOs本身：納米結構、表面包覆、離子摻雜和復合；2）器件設計，涉及將LSTBOs材料應用于不同目的的各種器件中時其整體性能的提高。
【內容簡介】
1 儲鋰機理
本部分介紹了LTO和TNO兩種典型的低應變材料的結構和儲鋰機制。
1.1 Li4Ti5O12
尖晶石型Li4Ti5O12的化學式為AB2O4，由氧離子（32e）組成的立方密排點陣，四面體（8a，8b，48f）和八面體（16c，16d）的間隙被離子A和B占據。Li4Ti5O12中的Li+插入過程如圖1a所示。Li+首先插入空的16c位置，原始的Li+從8a位置轉移到16c位置，直到形成巖鹽相[-]8a[Li2]16d[Li1/3Ti2/3]16d[O4]32e，并造成8a位點的空缺。同時，Ti4+被部分還原為Ti3+，影響了Ti-O鍵的長度，導致晶格常數降低（Li7Ti5O12為8.3538 ?，Li4Ti5O12為8.3595?）。因此，在兩相轉變期間的體積變化僅約為0.2％，在循環穩定性和可逆性方面均顯著優于其他材料。從以上敘述可以看出，每個單元的Li4Ti5O12可以存儲三個鋰離子，兩相轉變公式如下：
Li4Ti5O12+ 3e- + 3Li+ ? Li7Ti5O12
圖1.（a）鋰插入過程中的結構變化，（b）Li4Ti5O12典型的放電曲線。
1.2 Ti-Nb-O復合物
Goodenough于2011年率先研究了TiNb2O7作為鋰離子電池Ti-Nb-O（TNO）負極材料，理論容量是Li4Ti5O12的兩倍，為387.6 mAh g-1。TNO化合物屬于單斜切ReO3型晶體結構，其分層結構沿[010]晶帶軸分布，如圖2a所示。如圖2d所示，Chen等使用環形明亮場（ABF）掃描透射電子顯微鏡（STEM）研究了TiNb2O7中鋰離子的嵌入和脫嵌機理。鋰離子沿著[010]晶帶軸的1D通道被存儲在（001）平面上。當四個Li+嵌入TiNb2O7中形成Li4TiNb2O7時，晶胞體積將擴大9.2％。ReO3的剪切結構在鋰離子的嵌入/脫出過程中可以基本保持不變，因此具有出色的結構穩定性。

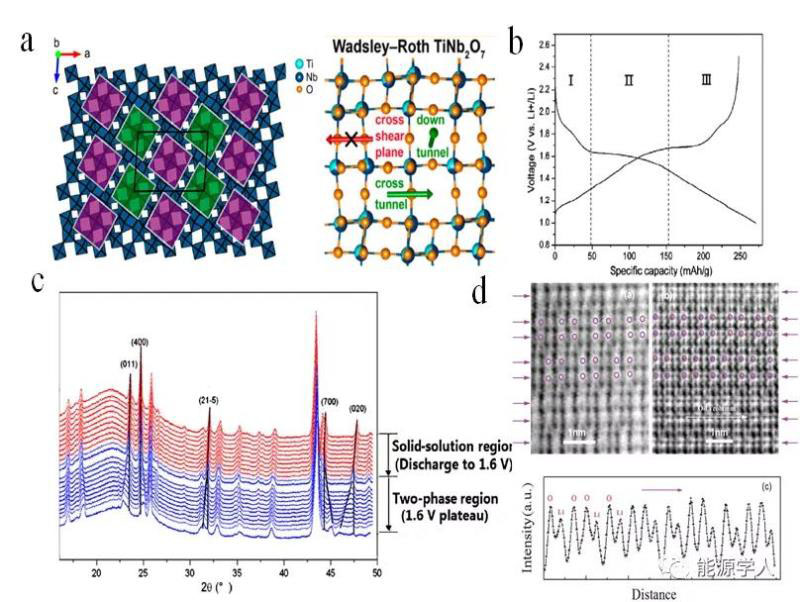

圖2.（a）TiNb2O7的晶體結構。（b）Ti2Nb10O29電極的首次放電/充電曲線。（c）原位XRD圖（C / 40）。（d）當放電至1.0 V時，TiNb2O7在[010]晶帶軸上的ABF圖，紫色環代表鋰離子。
2 合成方法
本部分對不同的合成方法進行了介紹，著重介紹了固相合成法，水熱/溶劑熱法，溶膠凝膠法和靜電紡絲法。
2.1 固相合成法
固態合成法由于其工藝簡單，成本低廉和產率高的特點，成為工業生產中的主要方法。通常，選擇Li2CO3作為Li源、TiO2作為Ti源煅燒形成Li4Ti5O12。但是，為了引發Li2CO3和TiO2之間的反應，需要高溫或高能球磨條件，這不可避免地會導致顆粒生長和團聚。Li4Ti5O12顆粒的平均直徑達到微米級，導致在高倍率下性能不佳。這種問題可以通過摻雜減小粒度來解決。例如，通過CeO2、Li2CO3和TiO2之間的簡單固相反應制備了Ce摻雜的Li4Ti5O12，顆粒小于1μm，并且CeO2的存在有助于形成更多紡錘形顆粒，從而有利于電荷轉移。另外，調整原料的比例也會引起自摻雜。Gao等通過調整TiO2和Nb2O5的比例來進行 Nb5+摻雜，以制備出Ti1-xNb2+xO7（x = 0、0.01、0.02、0.04、0.06）。
2.2 水熱/溶劑熱法
水熱/溶劑熱合成作為獲得納米材料的最流行方法之一，具有獨特的優勢，包括高純度、高結晶度、相對均勻和納米結構可控。通常，根據中間步驟中是否存在TiO2，將制備Li4Ti5O12的方法分為兩類。一種是將TiO2作為前驅體，通過對其進行進一步處理制備Li4Ti5O12。但是，這種方法中Li / Ti的比例難以控制，可能導致雜相形成。另一種方法是直接合成，由于避免了TiO2的形成，Li4Ti5O12相和摻雜相可以通過調節Li鹽（LiOH，LiAC等）、Ti鹽（Ti（ IV）異丙醇，丁醇鈦等）或其他添加劑得以控制。
2.3 溶膠凝膠法
溶膠凝膠是濕化學合成的另一重要方法，以較低的反應溫度、高純度和均質的納米級產物而著稱。但是昂貴的有機試劑和低產量限制了其在工業中的應用。通常首先通過將鹽在有機酸溶液中混合來制備溶膠體系，陳化之后形成凝膠前驅體，最終通過煅燒獲得產物。Jo等以乙醇鈮和異丙醇鈦為前驅體，以聚環氧乙烷-b-聚苯乙烯為結構導向劑，以原硅酸四乙酯為穩定劑，形成有序介孔TiNb2O7，其中納米晶直徑約15 nm，且大孔孔徑約 40 nm。
2.4 靜電紡絲法
類似于溶膠凝膠法，靜電紡絲也可以利用有機鹽來制備高質量的納米材料，尤其是長/直徑比高的材料，比如納米纖維。例如，通過調節Li / Ti的摩爾比制備了Li4Ti5O12/Li2TiO3復合納米纖維，提高了比容量并保持很高的穩定性。通過簡單的靜電紡絲路線，構建了碳包覆的Li4Ti5O12纖維（圖3c）。借助導電碳涂層和相互連接的Li4Ti5O12納米晶體。通過組合溶膠凝膠及電紡絲法制備了甜甜圈形Li4Ti5O12結構（圖4），內部具有晶粒的多孔甜甜圈結構增強了材料的鋰離子擴散動力學。
圖3. SEM圖：(a) Li4Ti5O12粉末，(b) 通過溶膠凝膠法制備的以SiO2為模板的有序介孔TiNb2O7，(c) Li4Ti5O12纖維，(d) 電紡絲制備的中空TiNb2O7納米纖維.
圖4. (a), (b) 甜甜圈形Li4Ti5O12SEM圖，(c) 鋰離子擴散動力增強示意圖。
3 改性方法
良好的電子和離子傳輸能力是獲得高倍率性能的前提。由于LSTBOs的O2p和Ti3d之間的帶隙相當寬，因此LSTBOs的本征電子電導率很差。盡管一些研究通過在高溫下或少量插入鋰離子后增強了鋰離子遷移，但室溫下鋰離子的擴散系數仍然較差（約10-9 to 10-13 cm2 s-1）。因此，近來各種工作致力于以不同方式改性LSTBO，包括納米結構化、表面包覆、材料復合和離子摻雜。
3.1 納米結構化
納米結構可以提供許多優勢，例如，大比表面積增加了與電解質的接觸，電子和鋰離子擴散路徑縮短，這些都可以大大提高倍率性能和循環穩定性。幾種典型的納米結構包括（圖5）：納米粒子（0D），納米線/納米纖維/納米管/納米棒（1D），納米板/納米片（2D）和三維結構（3D）。其中，3D納米結構由于是由較低維的納米材料組成，因此該結構結合了0D、1D、2D納米材料的優點，在電化學和機械性能方面均可以表現出非凡的性能。
圖5. TiNb2O7的各種納米結構：(a-c) 0D、(d) 1D、(e)2D、(f) 3D結構
3.2 表面包覆
由于電極表面同時參與電子和離子轉移，因此表面修飾將顯著地影響電化學動力學。高導電性薄包覆層是增強材料電子導電性的常用方法。另外，包覆層還可以減少與電解質的副反應，限制基質材料的分布以確保良好的分散性。碳包覆層因其導電性高、來源廣泛、價格實惠、制備簡單而被廣泛研究。Yao等人研究了Ti2Nb10O29表面的氮摻雜碳包覆和普通碳包覆之間的差異（圖6）。它們分別通過將厚度約為3 nm的聚多巴胺和聚葡萄糖碳化而制得。根據密度泛函理論（DFT）計算，N摻雜碳層的鋰離子遷移能壘比普通碳層低，從而有利于Li+的傳輸。
圖6. 能量分布和相應的Li+通道構型：（a）純石墨層，（b）N摻雜石墨表面缺陷層
3.3 材料復合
與其他材料組合以形成復合材料也是增強LSTBO性能的常用方法。如圖7所示，在理想情況下，借助粘合劑或其他添加劑，導電炭黑可以與Li4Ti5O12充分混合，從而可以在活性材料體相中提供連續的電子通道，有益于電子傳輸。
圖7.顯示電子傳輸長度(Le)的納米顆?；姌O示意圖
3.4 離子摻雜
與上述改性方法相比，離子摻雜可以改變LSTBOs的本征特性。引入的離子可影響化學鍵和晶格結構，從而造成晶體內增強的電子/離子傳輸。摻雜后可以改善電化學性能，但是某些離子可能會對LSTBOs的結晶度產生影響，反而不利于循環性能。通常認為摻雜引起的增強主要可歸納為兩個原因：1）摻雜離子較大的離子半徑擴大了晶格常數，從而拓寬了Li+的傳輸通道。2）電荷補償性Ti3+的形成可以提高電子濃度，從而提高電子電導率。
4 器件優化
在上述工作中，通常選擇以鋰金屬為負極的半電池來表征LSTBO的電化學性能。但是，由于鋰金屬提供了過量的鋰，這種半電池與實際電池相比存在的差異會帶來一些問題。因此，改善儲能系統中其他組分的性能對于獲得高性能儲能設備也至關重要。此外，LSTBOs的應用不僅局限于LIBs，LSTBO的新應用也在研究中逐漸被發現。
4.1 鋰離子儲能系統
4.1.1 鋰離子電池
由于LSTBOs具有相當高的工作電壓，因此高電壓正極和合適的電解質對全電池也至關重要。通過調節正極和電解質，整個電池可以滿足特殊的要求，例如在極端溫度下工作，匹配不同的電壓輸出，甚至在過充電狀態下也可以確保安全。
4.1.2 鋰離子電容器
為了滿足下一代電化學儲能裝置的需求，高能量密度和高功率密度需要同時滿足。采用活性炭作為正極可以同時發揮LSTBOs（高能量密度）和活性炭的優勢，縮小電池和超級電容器之間的差距，如圖8所示。
圖8. (a) 混合超級電容器電化學反應機理。(b) 雙電層電容器和混合超級電容器中負極和正極典型的電化學曲線。相對于鋰金屬，電解液的氧化和還原分解分別發生在高于4.5 V和低于1.5 V的電壓下。
4.2 新設備應用
除了鋰離子電池，近年來LSTBOs也被應用于其他一些目的。
4.2.1 鈉離子電池
由于鋰在地球上的儲量有限，鈉離子電池（SIBs）一直是近年來研究的熱點，LSTBOs也被認為是有潛力避免Na枝晶問題的材料。
4.2.2 不同類型電池包覆層
由于Li4Ti5O12具有“零應變”特性，因此它也可用作包覆層來修飾其他活性材料。在SnO2顆粒（~1.5μm）的表面上合成了厚度為60~90 nm的原位Li4Ti5O12層。由于Li4Ti5O12層具有比SnO2高的鋰離子擴散系數，并且可以用作SnO2的膨脹/收縮緩沖層，從而大大改善了SnO2負極的循環性和倍率性能。
4.2.3 功能設備
除了在儲能領域的應用外，越來越多基于LSTBOs的功能設備被報道，例如智能窗，熱隱身，傳感器等。
5 結論與展望
LSTBOs材料的缺點是緩慢的電子/離子傳輸動力學，這是導致倍率性能差的重要原因?；谝陨嫌懻摚覀兊贸隽双@得高性能LSTBOs設備的“PESS”優化規則，如圖9所示。

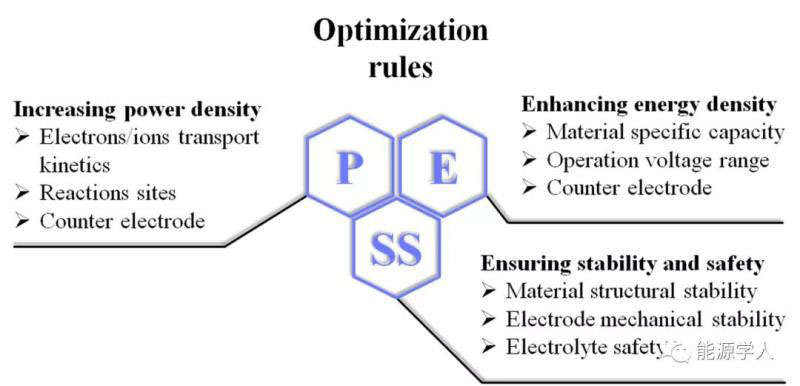

圖9. 高性能Li4Ti5O12基設備優化原則.
“ P”代表高功率密度。通過應用不同的改性方法，可以顯著提高LSTBOs電極的倍率性能。當與超級電容器型對電極組裝在一起時，該設備可以展現出比傳統鋰離子電池高得多的功率密度。
“E”代表高能量密度。通過包覆或復合高容量材料，LSTBOs電極可提供更高的比容量。另外，可以通過與高電位對電極匹配來擴大工作電壓窗口，獲得更高的能量密度。
“SS”代表安全性和穩定性。結構穩定性是在高倍率下保持容量穩定的長循環的前提條件。此外，通過合理的設計，一些具有獨特結構的LSTBOs電極可以在彎曲、折疊和拉伸等變形條件下保持其電化學功能，這使其有可能應用于柔性和可穿戴電子設備中。為了確保在不同溫度或不同電壓范圍下工作的設備的安全性，必須研發新型電解質，例如離子液體和固態電解質。
最后，高安全性和出色的穩定性是LSTBOs的核心競爭力，只有在確保這兩點的情況下，才可以進行進一步的改性。此外，基于其內在屬性，LSTBOs不僅可以用作儲能材料，在其他領域開發LSTBOs的新應用也是未來的一個研究方向。
Zhou, C.-A., Yao, Z.J., Xia, X.H., Wang, X.L., Gu, C.D., Tu, J.P.，Low-strain titanium-based oxide electrodes for electrochemical energy storage devices: design, modification, and application, Materials Today Nano (2020) 11,100085.
