【研究背景】
迄今為止，雖然商用鋰離子電池已經非常成功，但它們?cè)谀芰棵芏取r(jià)格和環境友好性方面難以令人滿意。鋰硫（Li-S）電池是十分有希望的替代品，因?yàn)檎龢O采用無毒、含量豐富的硫粉。同時，Li-S電池具有極高的理論能量密度，遠遠超過商用正極材料。
針對Li-S電池中存在的穿梭效應問題，近年來提出的高濃度電解質可抑制多硫化物的溶解。然而，高濃度電解質同樣帶來高粘度和離子遷移率低等問題，在高載硫量和高倍率下，限制了活性物質的利用。其次，高電解質粘度還需要更長的電極潤濕時間，這不利于電池生產制造。最后，高濃度電解質還使用大量相對昂貴的鋰鹽，這降低了電池的比能量，增加了電池成本。相比之下，低濃度電解質很少受到關注，因?yàn)樗鼈兛赡軙?huì)提高多硫化物的溶解性，導致更嚴重的穿梭效應。
【文章簡介】
佐治亞理工學院Feixiang Wu、Gleb Yushin合作，以“Tuning Low Concentration Electrolytes for High Rate Performance in Lithium-Sulfur Batteries”為題，在Journal of The Electrochemical Society發表最新成果，探索不同鹽和鹽混合物的低摩爾電解質，并研究其物理性質如何影響鋰硫電池的性能（容量、內阻，以及循環穩定性）。
【文章解讀】
1. 物理性質
對于電解質，隨著鹽濃度的增加，其粘度增加。所有低濃度電解質的總鹽濃度為0.2M，且顯示出類似的粘度～0.5mpa·s（圖1a）。當LITFSI鹽濃度增加到1M時，粘度增加了三倍，達到1.5mpa·s，其中以3M LITFSI的粘度最大，達到42.5mpa·s。圖1b顯示，雖然使用較高濃度的1M電解質比使用較低濃度電解質產生的歐姆電池電阻稍低，但與鋰片的整體界面電阻明顯較高。雖然低電解液電阻很重要，但鋰負極界面的低電阻和快速動力學影響更為明顯。3M LiTFSI的歐姆電阻更高（圖1c），但界面電阻更低，而0.1M LiPF6電解質的界面電阻最低（圖1d）。
圖1 電解質的物理性質（a）粘度，（b）Li/Li對稱電池的EIS，（c）歐姆電阻，（d）Li界面電阻。
接觸角測量（圖2）顯示了0.1MLiTFSI、1M LiTFSI和3M LiTFSI樣品（A、D和E）的結果。剩下的電解質（樣品B和C）太易揮發，不能形成一滴。1MLiTFSI接觸角僅略高于0.1M LiTFSI，3MLiTFSI則是兩者接觸角的兩倍以上。樣品A、D和E分別用1.5、3和10秒浸潤在電極中，與粘度數據相匹配。
圖2 接觸角測量。
2. 電化學測試
圖3顯示了低濃度電解質的電化學性能。在低濃度電解液和1M LiTFSI中，低濃度電解液在倍率上的性能相似，0.1M LiTFSI電解質表現最差。圖3b顯示了每個電解液的C/10充放電曲線，所有低濃度電解液都表現出平坦的平臺、低滯后和低極化。同樣，在2C（圖3c）下，反應仍然正常進行，雖具有更高的滯后，但沒有明顯的動力學限制。長循環測試（圖3d）表明，混合LiTFSI/LiPF6電解質的容量衰減最低。0.1M的LiTFSI電解質具有較高的初始容量，但不太穩定，如0.1M的LiPF6一樣。

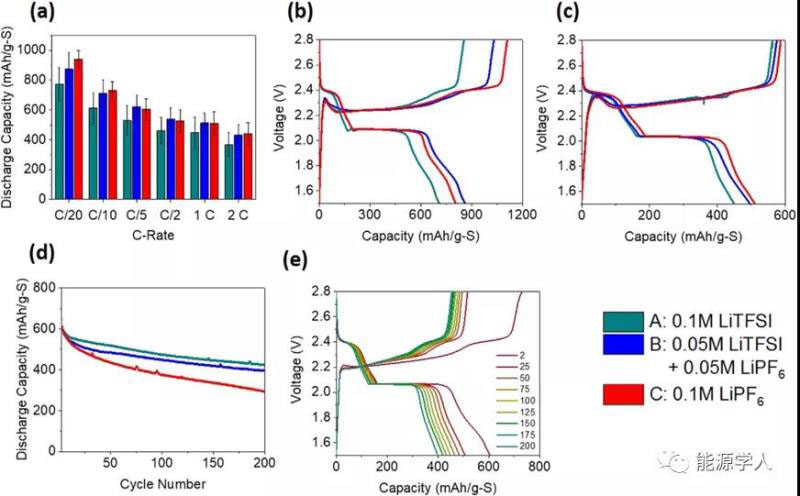

圖3 低濃度電解液的電化學結果倍率測試，（b）C/10充放電，（c）2 C充放電，（d）C/5循環穩定性，（e）0.05MLiTFSI+0.05M LiPF6電解液的充放電曲線變化。
低濃度電解質樣品A、B和C顯示出與1M LiTFSI電解質相似的容量和電壓滯后，表明鹽濃度高于0.1–0.2M（至約1M）可能是不必要的電解質重量和成本增加。樣本B在C倍率上的表現與D相似或更好（圖4a-c）。在誤差范圍內，1M和低濃度電解質之間的差異不顯著，因此，更輕、更便宜的低濃度電解質可在不犧牲性能的情況下取代1M LiTFSI電解質。即使相對較薄的電極，高濃度電解質（3M LiTFSI樣品E）也能實現最高容量，但它也具有更高的極化、更高的電阻和低效轉化反應。而且，如前所述，它的粘度過高、成本增加。相比之下，較便宜且粘度較低的電解質A-C提供更平坦的平臺、顯著較低的遲滯以及與傳統的1M LiTFSI（樣品D）類似或更好的容量。
圖4 最佳低濃度電解質和高濃度電解質的電化學結果比較倍率測試，（b）C/10充放電，（c）C/5循環穩定性。
對比長循環前后的EIS結果（圖5），發現0.1M電解質的阻抗降低幅度最大。然而，3M電解質在循環后表現出最大的阻抗和最大的界面電阻。
圖5（a）0.05MLiTFSI+0.05M LiPF6電解液與1M和3M LiTFSI電解液（均為0.1M LiNO3/DME+DIOX）的EIS結果比較；（b）高頻區放大圖。
3. SEM/EDS結果
對測試的S-KB正極進行的測試后SEM分析表明，所有樣品的微觀結構變化非常小（圖6）。單個碳顆粒在形貌上無變化且無厚的表面層（例如CEI或再沉積（聚）硫化物或S），可能與多孔KB顆粒非常高的外表面積和相對較小的電極負載有關（圖6）。鋰負極（圖7a-c）一側，在循環后出現了顯著的變化。圖7d、7e顯示了2C放電結束時，鋰片的EDS結果。與低濃度和高濃度電解質相比，1M電解質產生最大強度的N、F和S，表明最大的硫溶解和最厚的SEI形成。LiTFSI、LiPF6混合電解質的F強度比0.1M LiTFSI電解質的F強度大，這是由LiPF6分解產生的額外F引起的。
圖6（a）原始電極和在0.1M LiTFSI，（C）0.05MLiTFSI+0.05M LiPF6，（d）1M LiTFSI中循環后的SEM圖。
圖7（a）0.1M LiTFSI，（b）0.05M LiTFSI+0.05M LiPF6，（C）1M LiTFSI電池，（d）Li箔的EDS圖，（e）在0.05M LiTFSI+0.05M LiPF6中測試后的Li箔的EDS圖。
4. XPS結果
對測試后正極（圖8）的XPS分析表明，在所有電解質成分的情況下，LiTFSI鹽和電解質溶劑的分解與CEI的形成略有不同。對于低濃度電解質，CEI種類主要包括：CFn、LiF、含N化合物、亞硫酸鹽，和硫酸鹽（圖9）。總的來說，電解液中即使有1/10–1/3的鹽濃度，顯然也足以再現在1M和3M電解液組成中形成的保護性CEI的組成。含有0.05–0.1M LiF6的電解質顯示出較低的CF2強度，而大多數LiTFSI電解質具有較高的LiF與CFn。有趣的是，只有由0.05M LiPF6和0.05M LiTFSi組成的電解液中含有最明顯的Li3N，這是一種對電極保護非常重要的化合物。
與1M和3M號電解質相比，低濃度電解質的含氮化合物比含氮有機化合物多。這可能是由于在低濃度電解質中LiNO3的相對比例較高。只有0.1M LiTFSI同時具有CF2和CF3鍵，而所有電解質都顯示出C–C、C–H、C–O和C=O鍵，這與二氧環烷溶劑的分解和聚合一致。
圖8 全部電解質硫正極的XPS結果。

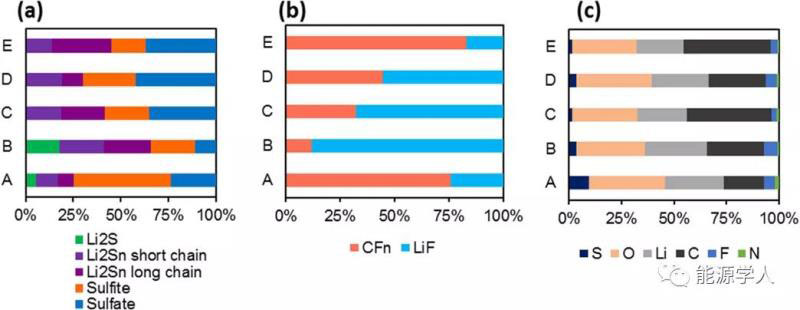

圖9 定量分析循環后硫正極的XPS峰。
【結論】
該研究工作將兩種常見的電解質鹽LiTFSI和LiPF6，在低濃度下進行組合，結果表明它們的組合產生的容量與傳統的1M LiTFSI電解質相當。與最初的預期相反，將電解液濃度從1M降低到0.2M并沒有增加鋰負極上的多硫化物溶解和Li2S沉積。事實上，倍率和長循環測試都顯示低濃度電解質的性能與標準1M電解質相似或更好。其次，低濃度電解質能夠?qū)崿F(xiàn)更低的成本和更高的能量密度，因此，對其可進一步深入研究。
Rebecca Glaser, Feixiang Wu, Emily Register, Mara Tolksdorf, Billy Johnson, Jud Ready, Mohan Sanghadasa, and Gleb Yushin. Tuning Low Concentration Electrolytes for High Rate Performance in Lithium-Sulfur Batteries, Journal of The Electrochemical Society, 2020, DOI:10.1149/1945-7111/ab7183
