全球正經歷從化石能源向氫能等非化石能源過渡的第三次能源體系重大轉換期。為給我國實現能源體系轉型和“能源自主”戰略目標提供參考，綜述了國內外氫工業的發展現狀和發展趨勢，探討了人工制氫、儲氫技術的發展途徑，明確了氫工業的戰略地位。
作者簡介
鄒才能，1963 年生，中國科學院院士，教授級高級工程師，李四光地質科學獎獲得者，本刊編委；現任中國石油勘探開 發研究院副院長、國家能源頁巖氣研發（實驗）中心主任；主要從事非常規油氣地質學、常規巖性—地層油氣藏與大油氣區等理論研究與生產實踐以及能源發展戰略研究工作。
摘要
全球正經歷從化石能源向氫能等非化石能源過渡的第三次能源體系重大轉換期。為給我國實現能源體系轉型和“能源自主”戰略目標提供參考，綜述了國內外氫工業的發展現狀和發展趨勢，探討了人工制氫、儲氫技術的發展途徑，明確了氫工業的戰略地位。研究結果表明：①發展氫工業，是優化能源結構、保障國家能源安全的戰略選擇，在實現我國“能源自主”的戰略中占有重要地位；②全球氫工業發展初具規模，人工制氫仍主要依靠化石資源，煤炭地下氣化制氫符合我國的國情，具有較大的發展?jié)摿Γ?
③與氫工業相結合的新能源，將是未來能源消費的主體；④電解水制氫將貫穿于氫工業發展的全過程；⑤安全、高效儲運氫技術是氫能實用化的關鍵，液態儲氫將是未來主要的儲氫方式。結論和建議：①氫工業基礎設施建設處于起步階段，但發展迅速；②我國發展氫工業，近期應在煤炭地下氣化制氫方面取得突破，初步形成產業鏈；③中期促使氫工業成為新的經濟增長點和新能源戰略的重要組成部分；④遠期力推氫能成為我國能源消費結構的重要組成部分，力爭實現“氫能中國”，依靠新能源等實現國家“能源自主”。
關鍵詞 中國新能源 人工制氫 氫工業產業鏈 氫能清潔 高效能源 體系轉型 能源自主
00
引言
全球正經歷從化石能源向氫能等非化石能源過 渡的第三次能源體系重大轉換期[1]。2017 年我國能源生產量為 25×108 t 油當量，消費量達 31×108 t 油當量，整個能源需要進口 20%，尤其是石油進口量為 4×108 t，其對外依存度達到 70%，對能源安全造成不利影響。為給我國實現能源體系轉型和“能源自主”戰略目標提供參考，綜述了國內外氫工業的發展現狀和發展趨勢，探討了人工制氫、儲氫技術的發展途徑，明確了氫工業的戰略地位。
氫在自然界中分布廣泛，并且在自然狀態下僅存在著極少量的游離態氫。工業氫氣是指通過一定的手段，從工業原料中大規模制取的可燃?xì)鈶B(tài)氫產物。這種通過能量輸入從含氫原料中提取工業氫氣的過程，被稱為人工制氫，包括化石燃料制氫、水分解制氫、生物技術制氫和太陽能制氫等[2]。氫能作 為氫的化學能表現為物理與化學變化過程中釋放出 能量，是具有二次能源屬性的一種重要能源類型。這種大規模人工制氫并利用氫能的產業被稱為氫工 業，包括上游制氫、中游儲運和下游應用。氫工業體系中各個產業部門之間基于一定的技術經濟關聯即 為氫工業產業鏈，包括氫工業價值鏈、氫工業企業鏈、 氫工業供需鏈和氫工業空間鏈。
為了更好地閱讀和理解本文的內容，筆者建議首先界定和明確上述 5 個基本概念（工業氫氣、人工制氫、氫能、氫工業、氫工業產業鏈），并由此建立 氫工業概念體系。儲氫是實現氫能有效利用的關鍵技術之一，包括高壓氣態儲氫、低溫液態儲氫、金屬氫化物儲氫、有機化合物儲氫、微球儲氫和碳納米材料儲氫等?；诖笠?guī)模低成本制氫和高密度儲氫，以燃料電池為關聯的氫工業應用將推動能源轉型和 新能源汽車、分布式供能等新興產業的發展，從而改變能源結構，進而實現從能源供給端到消費端的全產業鏈轉變。
01
氫工業的發展現狀
隨著氫能應用技術的不斷發展和逐漸成熟，以及全球應對氣候變化的壓力持續增大，促使我們積極布局、發力推動氫工業的發展。
1.1 全球氫工業初具規模
全球氫工業發展迅猛，市場規模從2011年的1870.82億美元增長到2017年的2514.93億美元，

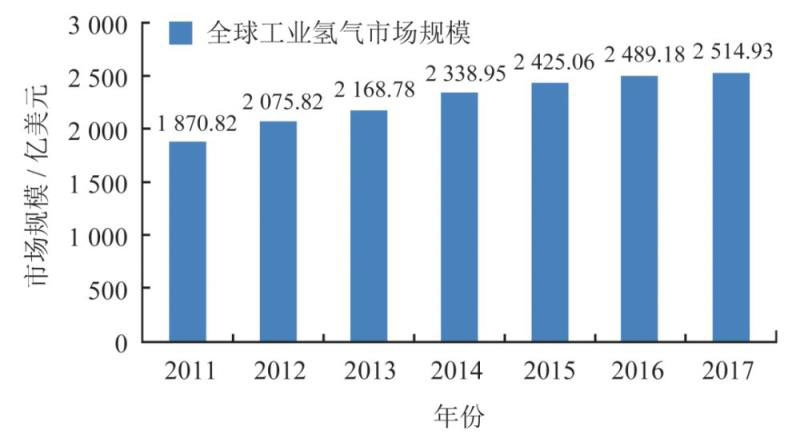

圖1 2011—2017年全球工業氫氣市場規模及其走勢
增速達 34.4%（圖 1）。其中，美國是工業氫氣最大的進口國，2012—2016 年進口總額達 2.48 億美元，而荷蘭則是工業氫氣最大的出口國，2012—2016 年出口總額達 3.42 億美元。
人類社會已經歷了三次工業革命（圖 2），從 20 世紀中葉起，伴隨著第四次工業革命全球向新能源轉型已經開始（圖 3）。縱觀能源發展史，三大能源升級換代體現了“三大經濟”形態。瓦特發明蒸汽機促使木柴向煤炭的第一次重大轉換，表現為“高碳經濟”；戴姆勒發明內燃機，完成煤炭向油氣的第二次 重大轉換，呈現出“低碳經濟”；現代科技進步與當 今環保要求推動傳統化石能源向氫能等非化石新能 源的第三次重大轉換，全球可能逐步邁入非碳的“氫能時代”[3-4]。
圖2 人類經歷的歷次工業革命示意圖
圖3 全球能源體系轉型示意圖（1850—2150年）
1.2 人工制氫主要依靠化石資源
全球工業氫氣市場具有較強的地域性，已形成亞太、北美、歐洲三大區域版圖?；Y源是當前主要的制氫原料，其中煤氣化制氫發展?jié)摿薮骩5]。
1.2.1 工業氫氣生產具有區域性
亞太地區工業氫氣生產量居全球首位，北美地區緊隨其后（圖 4）。2017 年亞太地區工業氫氣的生 產規模為1 071.36 億美元，北美為555.80億美元，而歐洲則為 517.57 億美元。中國和印度等亞太發展中國家經濟快速增長，由此帶來了亞太地區對氫能等清潔能源的強勁需求。

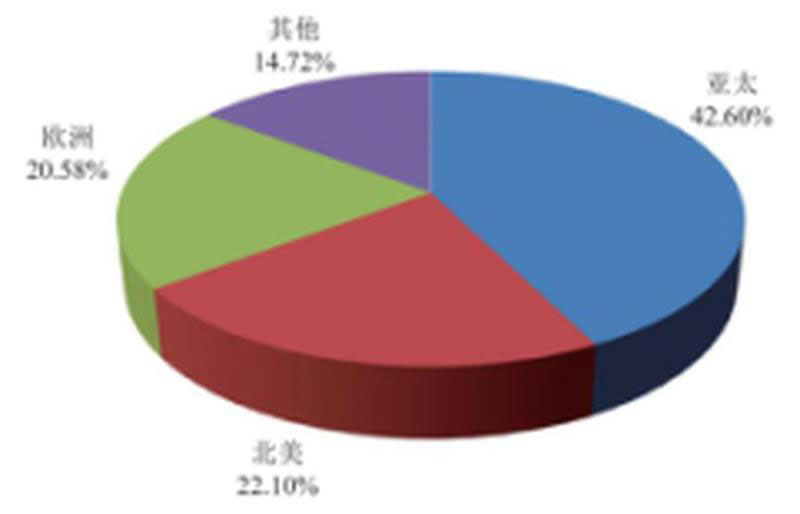

圖4 全球工業氫氣生產市場占比餅圖
中國工業氫氣的需求量和生產量旺盛，呈逐年上升的態勢，目前保持著供需平衡的狀態，需求量和產量均居世界首位。作為全球氫能利用的大國，中國自 2009 年產量首次突破 1 000×104 t 以來，已經連續 9 年保持世界第一（圖 5）。

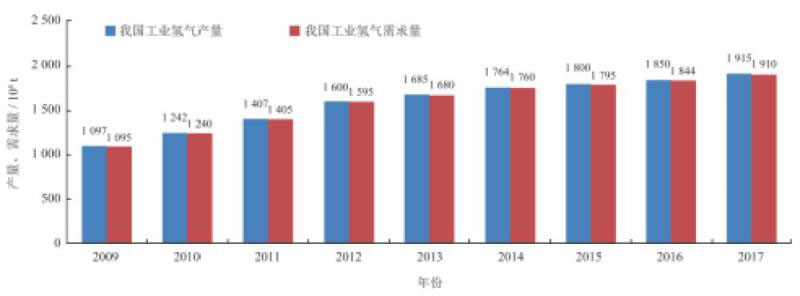

圖5 中國工業氫氣產量與需求量變化圖
1.2.2 化石資源制氫居主導地位
當前，人工制氫原料主要以石油、天然氣、煤炭等化石資源為主，較之于其他的制氫方法，化石資源制氫工藝成熟，原料價格相對低廉，但會排放大量的溫室氣體，對環境造成污染。
2017 年，全球主要人工制氫原料的 96% 以上都來源于傳統化石資源的熱化學重整，僅有 4% 左右來源于電解水（圖 6）。煤炭和天然氣是我國人工制氫的主要原料，占比分別為 62%和 19%（圖 7）。電解 水制氫在日本氫工業中占有特殊的地位，其鹽水電解制氫的產能占該國所有人工制氫總產能的 63%。

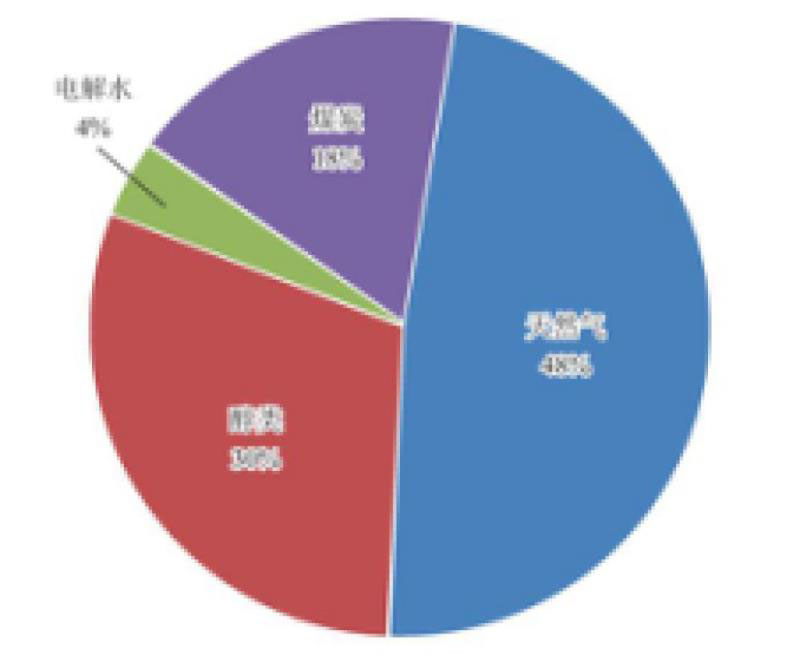

圖6 2017年全球人工制氫原料占比餅圖
圖7 2017年中國人工制氫原料占比餅圖
1.2.3 煤氣化制氫發展?jié)摿Υ?
煤的氣化是指煤在高溫常壓或加壓條件下，與氣化劑反應轉化成氣體產物。隨著煤制合成氣、煤制油產業的發展，煤制氫產量逐年增多，其規模較大、成本較低，制氫成本約 20元/kg。此外，化工產品（包括合成氨、甲醇等）生產過程中，從含氫弛放氣中回收純度大于 99%工業氫氣的裝置也日趨成熟與增多。
煤炭地下氣化制氫發展?jié)摿艽螅彩敲禾壳鍧嵒D(zhuǎn)型利用的有效途徑。煤炭地下氣化制氫技術具有資源利用率高、地表環境破壞少等優點，符合我國“富煤貧油少氣”的資源結構特點，但該項技術目前仍然處于探索階段，離商業化利用還有不短的距離。
1.3 高效儲運氫技術是發展的重點

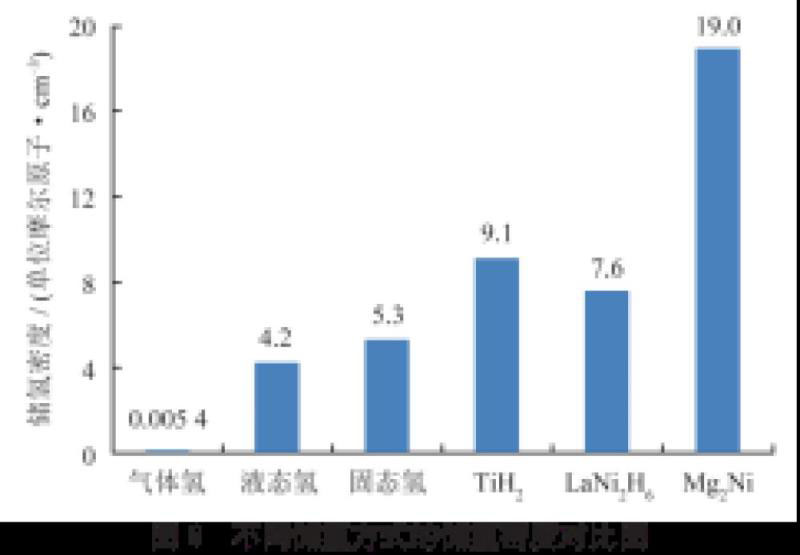

安全、高效的儲運氫技術是實現氫能實用化的關鍵[6-7]。氫能的存儲方式主要包括低溫液態儲氫、高壓氣態儲氫、固態儲氫和有機液態儲氫等，不同的儲氫方式具有不同的儲氫密度，其中氣態儲氫方式的儲氫密度最小，金屬氫化物儲氫方式的儲氫密度最大（圖 8）。
1.3.1 低溫液態儲氫成本高
工業氫氣的規?；畠r生產和儲運是實現氫能 實用化利用的基礎。氣態氫在－253℃時為液體，液態氫的密度是氣態氫的 845 倍。液氫存儲的重量比介于 5.0%～ 7.5%，體積容量約為0.04 kgH2/L。氫氣液化費用昂貴，耗能較高（4 ～ 10 kWh/kg），約占 液氫制取成本的三分之一。液氫貯存容器需要具有極高的絕熱能力，以避免液氫沸騰氣化。
當前，液態氫主要作為航天火箭推進器燃料，其儲罐和拖車已在我國航天等領域應用。隨著人類太空計劃的發展，液態氫貯存容器正趨于大型化，目前已能建造貯存量超過 1 000 m3 的大型液氫絕熱貯槽。
1.3.2 高壓氣態儲氫技術成熟
高壓氣態儲氫是目前最常用、最成熟的儲氫技術，其儲存方式是將工業氫氣壓縮到耐高壓容器中[8]。高壓氣態氫儲存裝置主要有固定儲氫罐、長管氣瓶、長管管束、鋼瓶組和車載儲氫氣瓶等。鋼瓶是最常用的高壓氣態儲氫容器，具有結構簡單、壓縮氫氣制備能耗低、充裝和排放速度快等優點，但存在著安全性能較差和體積比容量低等不足。目前國內已建和在建的加氫站一般都采用的是長管氣瓶組儲氫設備。
1.3.3 固態儲氫技術尚不成熟
固態儲氫方式是最具發展?jié)摿Φ囊环N儲氫方式，能有效克服高壓氣態和低溫液態兩種儲氫方式的不 足，具有儲氫體積密度大、操作容易、運輸方便、成本低、安全程度高等優點，適合對體積要求較嚴格的場合，如氫能燃料電池汽車。固態儲氫技術可分為物理吸附儲氫和化學氫化物儲氫。前者可分為金屬有機框架（MOFs）和納米結構碳材料；后者可分 為鈦系、鎂系、鋯系和稀土等金屬氫化物，以及硼氫化物和有機氫化物等非金屬氫化物。
金屬氫化物儲氫具有儲氫密度高、純度高、可靠性高（無需高壓或低溫條件）和儲氫工藝簡單等優點，主要原理是選擇合適的金屬氫化物，在低壓條件下使氫與另一種物質（儲氫合金）結合成準化合物態。目前，金屬氫化物儲氫仍處于研究階段，尚未實現商業化應用，主要受到以下因素的制約：①儲氫合金價格昂貴；②結構復雜，由于儲氫過程中會釋放大量的熱，因而儲存器內必須增加換熱設備；③氫化物自身穩定性差，易形成有害雜質組分，多次使用之后，性能明顯下降；④儲氫質量比較低，若以質量計， 僅能儲存 2% ～ 4% 的工業氫氣。
1.3.4 有機液體儲氫備受關注
有機液體儲氫技術是通過不飽和液體有機物的可逆加氫和脫氫反應來實現儲氫的。這種儲氫方法具有高質量、高體積儲氫密度，安全、易于長距離運輸， 可長期儲存等優點。有機液體儲氫技術仍處于研發階段，尚存在著技術要求苛刻、成本昂貴、脫氫效率低且易結焦失活等缺點。催化加氫和脫氫裝置設備成本較高，脫氫反應需在低壓高溫非均相條件下完成，受傳熱傳質和反應平衡極限的限制，脫氫反應效率較低且易發生副反應，導致氫氣產物不純。此外，在高溫條件下，容易破壞脫氫催化劑的孔結構，從而導致結焦失活。
1.4 氫工業基礎設施
工業氫氣輸送方式以高壓氣態或液態氫的管道輸送為主，長輸管道需開展管線鋼與高壓氫的相容性等基礎研究，并創新管道運營管理方式，以實現長距離、高壓力、大規模輸氫管線建設。
1.4.1 管道輸氫處于起步階段
管道“摻氫”和“氫油同運”技術是實現長距離、大規模輸氫的重要環節。全球管道輸氫起步較早，但發展緩慢。歐洲的長距離管道輸氫已歷時 80余年，目前擁有總長度約1 500 km 的輸氫管道，其中長度接近 400 km 的法國—比利時輸氫管道為目前世界最 長。美國現有輸氫管道的長度為 720 km，遠低于其天然氣管道的長度（208×104 km）。我國已有多條輸 氫管道在運行，如中國石化洛陽煉化濟源—洛陽的氫氣輸送管道全長為 25 km，年輸氣量為 10.04×104 t；烏?！y川焦?fàn)t煤氣輸氣管線管道全長為 216.4 km，年輸氣量達 16.1×108 m3，主要用于輸送焦?fàn)t煤氣和氫氣混合氣。
1.4.2 加氫站氫—油聯建
隨著氫工業市場的不斷擴大，氫工業產業鏈正趨于不斷完善。目前，氫燃料汽車快速發展，工業氫氣需求量大增，加氫站建設也相應提速。截至 2017年底，全球共有 328 座加氫站投入運營，其中歐洲139 座，亞洲 118 座，北美 68 座，南美、澳大利亞、迪拜各 1 座。
《中國氫能產業基礎設施發展藍皮書（2016）》對我國中長期加氫站建設和燃料電池車輛的發展目標做出了規劃，預計到 2020年我國將建成加氫站達100 座、2030 年將達到 1 000 座。截至 2018 年 2 月，中國已建成及在建的加氫站共計為 31 座，其中正在運營的有 12 座。
加氫站的主要設施包括儲氫裝置、壓縮設備、加注設備和站控系統等。目前一個加氫站的建設成本介于 200萬～ 500萬美元，其中壓縮機成本最高，約占總成本的 30%（圖 9）。中國加氫站的建設成本 相對較低，介于 200萬～ 250萬美元（35 MPa 加氫能力）。因此，需加快工業氫氣壓縮機國產化進程，降低加氫站建設成本，促進氫工業的發展。
圖9 2017年中國加氫站建設成本構成圖
筆者預測，全球加氫站將進入快速發展階段，到 2020 年全球加氫站數量將超過 435 座，2025 年將超過 1 000 座。同時，應加大對加氫站—加油站聯建的可行性研究，例如德國、日本等國采用的聯建模式， 以及 2017 年中國廣東云浮開展的多座加氫站—加油站聯建試驗。未來，很有可能將出現加氫站、加油站、 加氣站、充電站“四站聯建”的模式。
02、氫能的發展前景與戰略地位
氫能是被公認的清潔能源，被譽為 21 世紀最具發展前景的二次能源。氫能在解決能源危機、全球變暖及環境污染等問題方面將發揮重要的作用，也將成為我國優化能源消費結構、保障國家能源供應安全的戰略選擇。據預測，煉油業、新能源汽車以及清潔能源發電等將是氫能利用的最大終端市場，其中工業氫氣在全球煉油業中的用量將占到全球工業氫氣消耗總量的 90%。隨著燃料環保要求的日趨嚴格，煉油廠加氫精制將需要更多的工業氫氣來生產低硫清潔燃料，這將極大地刺激工業氫氣需求量的快速增長。
2.1 新能源是未來能源消費的主體
氫能和電能都是重要的二次能源，也是未來主要的綠色清潔能源。氫能具有遠距離輸送、大規模存儲和氫—電互換的特性。氫能和電能在工業、農業、電子、 鋼鐵、民用等各個領域用途廣泛，都具有不同時段峰谷用量的特點，氫—電互換是解決能源峰谷波動的有效手段之一。通過氫能發電和電解水制氫是實現有效利用氫—電互換優勢、發揮能源智慧互聯互補、提高能源利用效率的關鍵。工業氫氣在使用中若出現短期過剩，可以通過發電轉換成電能，以緩解電力不足；而電解水制氫可消納暫時富裕的電力，彌補風電、 光電波動起伏的不足，降低棄風、棄光率[9-11]。
2.2 氫能將引領未來新能源消費變革
氫燃料電池汽車產業將拉開氫能商業化利用的 序幕。目前，氫能已小規模應用于大型物流車、城市交通車、家用小汽車，甚至火車、自行車、航模、無人機等。氫能將在交通領域引領新能源汽車變革。據報道，日本、韓國已量產高壓儲氫技術氫能乘用車，更有日本大型連鎖便利店與豐田汽車公司合作，計劃于 2019 年推出氫燃料電池（FC）貨車，建立“零排放”物流體系。在歐洲，德國已于 2017 年 3 月成功測試了世界上第一輛零排放氫動力火車——“氫鐵”， 并與法國阿爾斯通公司合作，于 2021 年建造氫動力驅動列車。2017 年 12 月，法國圣洛市第一批氫能源電動自行車正式投入使用。自 2018 年李克強總理訪問日本豐田氫燃料電池汽車后，國家能源投資集團有限責任公司（以下簡稱國家能源集團）牽頭成立了中國氫能源及燃料電池產業創新聯盟，國家能源集團、中國廣核集團有限公司等能源企業將與浙江吉利控股集團、中國第一汽車集團有限公司、長城汽車股份有限公司等車企一同布局氫燃料汽車。
世界能源發展正處在油氣向新能源的第三次轉 換期，能源類型由高碳向低碳、非碳發展。據預測，到 2050年，天然氣在能源消費結構中的占比將首次超過石油和煤炭，世界能源將邁入天然氣、石油、煤炭和新能源“四分天下”的新時代。氫能約占全球能源消耗總量的 20%，預計每年可減排二氧化碳60×108 t。氫工業產業鏈年產值將達 2.5 萬億美元，世界將進入清潔能源時代。
2.3 氫能的多元化應用將推動新能源的快速發展
2.3.1 電解水制氫將貫穿于氫能發展的全過程
隨著全球氫工業的發展，人工制氫的需求量呈現出爆發式增長，制氫技術日新月異。煤氣化制氫雖然同樣會產生大量 CO2，但由于其原料豐富、價格低廉，故仍將是規模化、低成本人工制氫的最佳途徑；高爐煙道氣、化工尾氣等通過變壓吸附（PSA） 技術可實現低成本回收氫氣；太陽能制氫技術（光催化、光熱解）是未來理想的制氫技術，但受制于轉換效率和成本等問題，預計 2030年前難以實現規模化。
在所有的人工制氫途徑中，電解水制氫可以有效地消納風電、光伏發電等不穩定電力，以及其他富余波谷電力，因而將貫穿于氫能發展的全過程，是建設“氫能社會”工業氫氣的主要來源之一（圖 10）。隨著電解水制氫技術的不斷發展和成本的逐漸降低，電解水制氫將能逐漸滿足商業化的要求，實現分布式制氫。未來，既可以集中制氫、區域供氫，也可以單個加油站建設小型電解水制氫裝置，實現氫能源智慧互聯。
圖10 氫氣的主要來源趨勢預測圖
2.3.2 液態氫是未來主要的儲氫形式
目前工業氫氣主要采用高壓氣態的方式儲存，由于成本的限制，液態儲存的方式使用較少，主要用于航空航天領域。但隨著技術的不斷成熟，預計 2050年液態儲氫將成為工業氫氣的主要儲存形式 （表 1）。
2.3.3 多能互補與多能協同
以氫能為紐帶，通過風能、太陽能、潮汐能等分布式新能源發電制氫，可以降低制氫成本，實現氫能和新能源的多能互補、多能協同發展。氫能既可作為二次能源，又可作為儲能技術，連接多種新能源。氫能與新能源協同發展，一方面擺脫了依賴傳統化石資源制氫，形成更清潔、更環保的制氫新途徑；另一方面又整合了各種新能源類型，提升了能源系統的利用率。
隨著氫工業技術的不斷進步和氫能經濟的不斷 發展，因地制宜、協同利用新能源與傳統能源，通過多種能源相互補充和能源智能微網等，將實現多能智慧協同供應，充分發揮新能源、天然氣、石油、煤炭等能源的組合優勢，“氫能社會”建設藍圖將更 加清晰。
03、中國的氫工業與氫能發展戰略
3.1 全球氫能發展的路線圖
1）作為氫能發展先行者和領導世界氫燃料電池發展的主要國家，美國從1970年開始布局氫能技術研發[12]。2002 年 11 月，美國能源部發布《國家氫能發展路線圖》，明確了氫能的發展目標，分析了氫能技術的現狀、面臨的挑戰及發展影響因素，制定了詳細的發展路線，標志著美國“氫能社會”由設想階段轉入行動階段。2014 年，美國頒布《全面能源戰略》，開啟了新的氫能計劃，重新確定了氫能在交 通轉型中的引領作用，并于 2017 年宣布繼續支持 30個氫能項目建設，推動氫工業的快速發展。預計美國 2030—2040 年將全面實現氫能源經濟。
2）日本長期受困于國內資源短缺，于 2014 年4 月制定了《第四次能源基本計劃》，確定了加速建設和發展“氫能社會”的戰略方向[12]。日本把 2015 年定為“氫能元年”，2020 年定為“氫能奧運元年”， 2025 年定為“氫能走出去元年”，2030年定為“氫燃料發電元年”，并提出了 3 條低成本、清潔化用氫 技術路線：①推動建立海外氫能供應系統；②利用海外廉價褐煤實現低成本制氫；③利用海外新能源電解水制氫。到 2030年日本的工業氫氣年供應量將達 30×104 t，并將在 2040年建成全國性氫能供給網絡。
3）德國于 2016 年重新修訂了氫能源交通戰略規劃，明確了 3 項舉措：①加大投資，推出第二個氫能 和燃料電池技術國家創新計劃，保證研發連續性，維護氫能和燃料電池汽車在市場上的競爭力；②促進合 作，成立了德國氫能交通公司，負責分階段建設氫能交通基礎設施網絡，預計到 2019 年，境內建設的加氫站將達 100座，超過美國，僅次于日本，到 2023年將建成加氫站 400座；③鼓勵創新，出臺了一系列 優惠措施，重點支持物流專用車、離網基礎設施自主供電技術，以激活市場。
4）法國制定了《氫能計劃》，將從 2019 年起在工業、交通及能源領域部署氫能，包括：①創造 無碳化工業，到 2020年建成工業氫氣追溯系統，到2023 年工業氫氣使用量將達到 10%，到 2028 年將達到 40% ；②開發新能源，利用新能源生產電能再制取氫氣，實現“氫—電”轉換，構建供氫網絡；③實現交通零排放，完善工業氫氣網絡部署和管理，支持氫能重型車輛研發，部署大規模氫能交通系統，實現到 2023 年擁有 5 000 輛輕型商用車、200輛重型車輛以及 100座加氫站，到 2028 年擁有20000 ～ 50000 輛輕型商用車、800 ～ 2 000 輛重型車輛以及 400 ～ 1 000 座加氫站的計劃目標。
3.2 “氫能中國”戰略
中國是全球氫能利用的大國，已形成京津冀、長江三角洲、珠江三角洲、華中、西北、西南、東北等 7 個氫能產業集群[13-14]。我國已制定《能源技術革命創新行動計劃（2016—2030年）》，提出了氫工 業（氫的制取、儲運及加氫站）、先進燃料電池、燃 料電池分布式發電等 3 個戰略發展方向，以及大規模制氫技術、分布式制氫技術、氫氣儲運技術、氫氣/空氣聚合物電解質膜燃料電池（PEMFC）技術、甲醇/ 空氣聚合物電解質膜燃料電池（MFC）技術和燃料電池分布式發電技術等 6 項創新行動。
通過消納棄水、棄風、棄光等富余新能源，減量替代煤、石油和天然氣等化石燃料，加上煤炭的清潔高效利用，逐步降低成本，穩步提高安全性，通過“三大發展階段”建立有利于氫能產業發展的支撐體系，建成全國性氫能供給和利用基礎設備網絡。分述于下。
1）近期（到 2030年），以煤制氣為代表的化石基氫能產業發展取得重大突破，初步完成產業鏈?zhǔn)痉丁Ｄ壳靶枰涌煳覈禾康叵職饣茪滟Y源評價、經濟高效產氫配套系列技術攻關與現場試驗以及超深層、超臨界水氣化制氫技術儲備，特別是對高效產氫機理進行深化研究，加強對地質評價、工程工藝、監測控制、安全環保等系列技術，以及高溫高壓井下工具及高強度防腐管材等重大裝備的研制攻 關。全國煤炭地下氣化潛力巨大，僅鄂爾多斯盆地埋深介于 1 000 ～ 2 000 m 的煤炭資源量就達 1.3×1012t，保守估算可氣化采出商品工業氫氣約 10×1012 m3（相當于 9×108 t）。應當按照淺層（地層壓力低于 10MPa）、中深層（地層壓力介于 10～ 22 MPa）和超深層、超臨界水（地層壓力超過 22 MPa）3 個層次來布局我國煤炭地下氣化產業發展，并優選鄂爾多斯、二連、準噶爾等盆地開展現場試驗研究。
2）中期（2035—2050年），氫能產業成為我國新的經濟增長點和新能源戰略的重要組成部分；打造 新材料、儲能和氫能產業鏈；加大石墨烯、納米超材 料等新材料的超前儲備。通過自主、合作、技術購買、 優質企業并購等多種方式研發和大規模生產高標準、高性能車用、船用等電池，與主要汽車廠商合作或參股推動標準化電池在交通領域的規模利用。發揮企業加油站布局優勢，建設大型倉儲式充電中心，快速建立新能源汽車高效率充電站網絡，搶占交通領域能源革命的先機。發揮石油管道布局優勢，發展棄風、棄光、棄水低成本電解制氫、天然氣管網輸氫、 摻氫天然氣、液化氫、加氫站等業務。
3）遠期（2050—2100年），氫能成為我國能源消費結構的重要組成部分，依靠新能源等實現國家“能源自主”。中國“能源自主”概念是指通過中國新能源生產革命，實現能源生產基本自給和消費安全。2017 年，我國一次能源產量中，煤炭占 70%、石油占 8%、天然氣占 5%、新能源占 17%。中國煤炭資源豐富但油氣相對不足的先天稟賦條件，決定了能源生產和消費必須具有中國特色，構成“一大三小”（煤炭大，石油、天然氣、新能源?。┑闹袊茉唇Y(jié)構。太陽能、風能產量的增長率最快，水電、核電產量的占比最高，氫能、儲能、新材料、新能源最具顛覆性，應加快煤炭清潔化利用和新能源“兩個規?！碧崆暗絹?，減少油氣在我國能源利用路徑中的時間跨度和安全壓力。中國“能源自主”可能要到新能源占主體地位才行。
我國需要謀劃加快實現常規—非常規油氣的“生 產革命”、煤炭發展的“清潔革命”和新能源發展的“速 度革命”，力爭 2050 年前后實現能源結構從“一大三 小”向煤炭、油氣、新能源“三足鼎立”的能源結構轉型革命，屆時煤炭約占一次能源消費比例 40%、油氣占 30%、新能源占 30%[4]。
到 2100年前后，有可能依靠新能源等實現國家“能源自主”，化石能源占一次能源消費結構的比例下降至 30%，非化石能源占到 70%，實現二者的地位轉換（圖 11）。

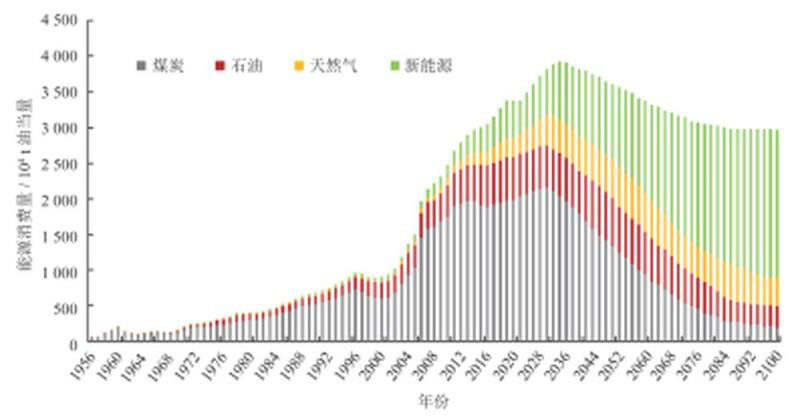

圖11中國能源消費情景及未來變化預測圖
04、結束語
氫能是最清潔的新能源，因此發展氫工業，是優化能源結構、力爭實現“氫能中國”、實現國家“能 源自主”、推動能源消費和供給革命、奉獻清潔高效 能源、建設“美麗中國”、保障國家能源安全的戰略 選擇，在實現我國“能源自主”戰略中占有重要的地位；全球氫工業發展已初具規模，煤炭地下氣化制氫符合我國的國情，具有較大的發展?jié)摿Α?
參考文獻
[ 1 ] 國家發展和改革委員會,國家能源局.能源技術革命創新行動計劃（2016—2030年）[R].北京: 國家發展和改革委員會,2016.
[ 2 ] 中國標準化研究院,全國氫能標準化技術委員會. 中國氫能產業基礎設施發展藍皮書（2016）[M].北京: 中國質檢出版社,中國標準出版社, 2016.
[ 3 ] 鄒才能.新時代能源革命與油公司轉型戰略[J].北京石油管理干部學院學報, 2018, 25(4):3-15.
[ 4 ] 鄒才能,趙群,張國生,熊波.能源革命:從化石能源到新能源[J].天然氣工業, 2016, 36(1):1-10.
[ 5 ] 王賡,鄭津洋,蔣利軍,陳健,韓武林,陳霖新.中國氫能發展的思考[J].科技導報, 2017, 35(22):105-110.
[ 6 ] 吳素芳. 氫能與制氫技術[M].杭州: 浙江大學出版社, 2014.
[ 7 ] 翟秀靜,劉奎仁,韓慶. 新能源技術[M].北京:化學工業出版社, 2017.
[ 8 ] 陳碩翼,朱衛東,張麗,唐明生,李建福. 氫能燃料電池技術發展現狀與趨勢[J].科技中國, 2018(5):11-13.
[ 9 ] 伊文婧,梁琦,裴慶冰.氫能促進我國能源系統清潔低碳轉型的應用及進展[J].環境保護, 2018(2):30-34.
本文來源：石油觀察
本文作者：鄒才能 張福東 鄭德溫 孫粉錦 張金華 薛華慶 潘松圻 趙 群 趙永明 楊 智
