近年來各個地區均有出具關于新增光伏發電配備儲能設施的相關文件，市場討論較多。以下是一片分析稿，就有關儲能設施的配置、技術等展開探討。
一、新能源出力的隨機波動
新能源發電出力具有隨機波動性，發掘風電、光伏發電出力的波動規律，并在規劃運行環節加以利用，應會帶來重要價值。
從風電、光伏發電轉化環節看，風電、光伏的直接能量來源是風能與太陽能，而從風能、太陽能轉化為電能的過程可通過物理模型和數學公式進行相對準確的模擬，因此認識風電、光伏發電出力波動規律從本質上來說是進一步認識風能、太陽能資源的波動規律。
新能源開發往往分布的區域很廣泛，新能源場站之間的經緯度差異也較大，具有一定的時間和空間互補特性，例如風電與風電之間、光伏與光伏之間、風電與光伏之間，可能會存在著一定的時間和空間上的互補規律，能夠平滑降低出力的波動。
下面，先通過微信公眾號一篇文章里的幾張圖，是由中國工程院郭劍波院士所做的演講，回顧一下風電的出力波動性。
通過上圖可見，單座風電場在一天中的不同時間尺度，波動會很大，1小時內出力會從0到滿發，但一省所有風電出力波動性會相應減小，多省風電出力疊加后的整體波動會進一步降低。
從上圖中，可以看出隨著空間范圍的擴大，風電的波動性會減小，空間范圍越大、風電的整體波動性會越小，說明風能資源具有一定的空間互補性和平滑效果。其實理解這個特性，通過下面一張圖（中國山脈分布圖）也可以有個大體判斷。
風能資源的形成，可以說是受到多種自然因素影響，特別是天氣氣候背景、地形和海陸的影響。
風能資源在時間和空間分布上存在著很強的時間性和地域性。例如我國西部和東北地區，在青藏高原、昆侖山脈、天山山脈的作用下，以及大興安嶺和長白山脈的作用下，可以形成多個風道，從上面圖中可以大體看出輪廓示意。
初步判斷來看，三個風道屬于西風帶，各個風道之間會存在一定的資源相關性。另外，從單獨的風道來看，由于地形地貌的差異，處在與風向平行分布的各個風電場綿延數百甚至上千公里，由于風吹的方向大概率由西向東，風電出力也會存在著一定的延遲，即風電場不會同時大出力，因而也會降低波動性。

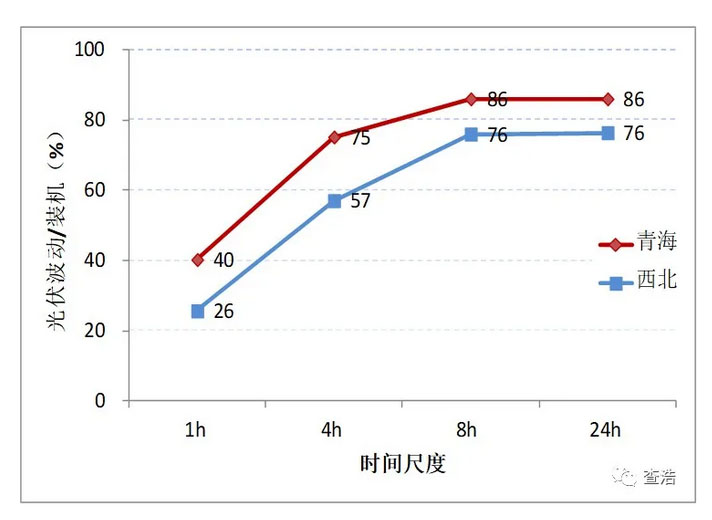

太陽能資源與風資源不同，局地效應較小，通常在一定區域內的輻照度變化情況差別不大，從上面圖中的光伏波動也能看出相關特性。但我國最東在東經135°，最西邊在東經75°左右，東西長度距離超過了5000公里，大約相差4小時。即使西北地區的青海和新疆等幾省，東西最大長度距離也超過了2000公里。因此，見到太陽會有先后，東西部的省區會存在光伏出力的時序延遲，一定程度上具有時間上的互補性。
二、淺析儲能配置

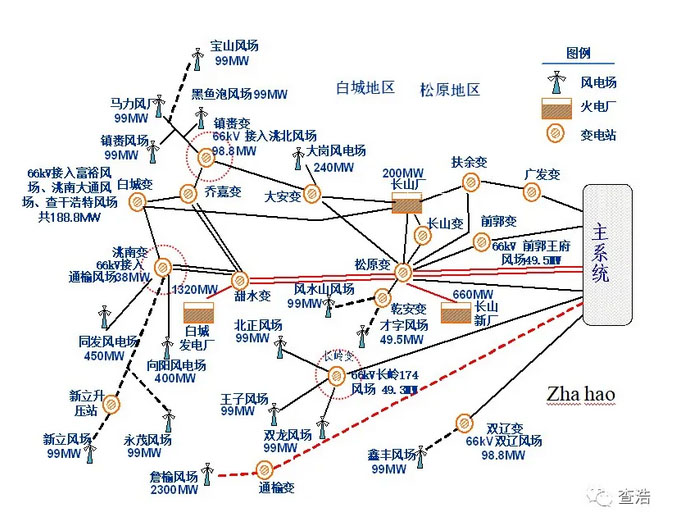

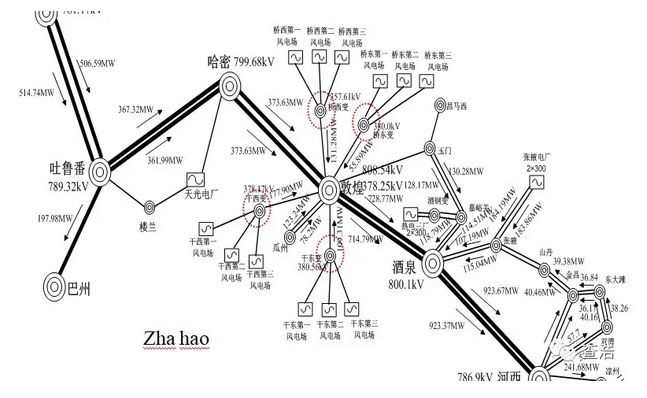

下面兩張圖是早期的新能源場站接入電網的示意圖，大體可以看出，早期投運的新能源電站大多位于電網末端，開發相對集中，往往是多個電站連片匯集接入到電網。
前述初步分析了單個新能源場站隨機波動大，但地理分布的多個新能源場站組成的風電集群會降低出力波動性，而多個風電集群的出力波動會進一步降低。
因此，感覺單一新能源場站配置儲能的效果，可能不如多個場站聯合使用更有效，對儲能的配置規模也會相應減少，而配置在哪兒更合適，圖中的紅色圈圈示意的位置會不會更合適一些？即在電網側的匯集站配置，是不是更有利于解決隨機波動問題，最大化發揮儲能“四兩撥千斤”的功效?
即使是其他接入方式電網的新能源電站，地理分布可能差異較大，但涓涓波動細流匯入大電網，找尋大電網中合適的位置配儲能，感覺作用和效果也會優于在電站單獨來配置。
您是否也認為如此呢？歡迎交流與指正。
