【研究背景】
在測電池性能時，研究人員往往會把電池循環壽命長短、沉積/剝離效率高低歸咎于SEI的好壞。盡管已經有很多預測SEI生長和組成的模型（SEI生長的時間依賴性已被廣泛測量和建模），但是SEI的具體生長和物質組成信息仍然沒有得到廣泛理解。鋰離子電池的SEI生長通常假定為t0.5，與擴散受限的表層生長的簡單模型一致。因此，該模型被廣泛用于鋰離子電池容量衰減的經驗預測。但是，t0.5模型在理論上仍然不足以描述所有的SEI生長模式。此外，以往的文獻并沒有提供令人信服的證據證明該模型最適合于SEI生長的測量。
基于此，斯坦福大學Peter M. Attia、William C. Chueh與Stephen J. Harris等人討論了t0.5模型的理論假設，評估了六個以前發布的數據集和新的數據集中關于t0.5依賴關系的聲明，并比較了該模型與其他模型的性能。相關研究成果以“Revisiting the t0.5 Dependence of SEI Growth”為題發表在國際電化學權威期刊Journal of The Electrochemical Society上。
【圖文解讀】
1. t0.5模型的理論依據
通常，t0.5依賴關系是擴散受限過程的特征，對于SEI生長，通常考慮兩個主要的限速傳輸物質：電子在電解液/SEI界面（“外部”SEI生長）或溶劑/鹽陰離子在SEI/電極界面（“內部”SEI生長）反應。如果限速物質帶電（如電子），除了擴散外，還必須考慮更復雜的輸運方式，如遷移。因此，SEI的生長不太可能僅僅受到擴散的限制，尤其是在不同的時間和長度尺度上。根據鋰離子和電子的來源和吸收，SEI的生長可以分為三種生長模式：電化學、化學和熱學（圖1）。

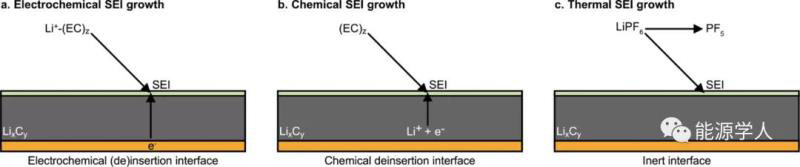

圖1. 三種主要的SEI生長模式示意圖
每一種模式對時間和其他環境參數的依賴性都是不同的；然而，只有化學SEI生長近似經典的膜生長動力學。當電極中的中性鋰（即帶電子的鋰離子）與電解質發生反應時，就會發生化學SEI生長。這種SEI生長模式在存儲和循環期間都發生，并且是“日歷老化”期間的主要降解模式。這種化學脫嵌反應不涉及凈電荷轉移，其驅動力是電極中的鋰與SEI中的氧化鋰之間的化學電位差?；瘜W(xué)SEI生長更類似于金屬和半導體的化學氧化?？傮w而言，化學SEI生長與Deal-Grove動力學有一定的相似性，為t0.5模型提供了一定的理論依據。
當電解質中的鋰離子、集流體中的電子與電解質反應生成SEI產物時，會發生電化學SEI生長。電化學SEI生長需要非零電流，這意味著它在循環和恒壓條件下發生。在電化學SEI生長中，經常違反穩態模型的假設。具體而言，電池電極（及其SEI）中的傳輸梯度和反應驅動力在充放電循環過程中存在顯著差異，其時間尺度（~分鐘–小時）通常比SEI生長周期(~天–月)快得多。因此，不能認為基體在典型的循環倍率下是不變的，并且打破了經典表面膜生長模型（如Deal-Grove）的穩態假設。循環過程中的SEI生長與Deal-Grove動力學幾乎沒有相似之處，因此這些模型得出的t0.5尺度并不適用。
最后，當電解質分子自發分解并在電極表面沉積SEI產物而不與電極交換鋰時，就會發生熱學SEI生長。熱學SEI生長可以發生在循環和儲存過程中；該反應的驅動力是電解質組分在高溫下的不穩定性。與化學和電化學生長不同，熱學SEI生長不會直接導致容量衰減，但會導致阻抗增加。此外，該反應發生在液體電解質內，而不是在界面上。因此，熱學SEI生長與Deal-Grove動力學幾乎沒有相似之處，因此，由這些模型得出的t0.5尺度是不適用的。
這些結果表明對SEI生長動力學的基本理解不足以支持對嚴格遵循t0.5的擴散限制過程的理論描述，即使在生長的后期也是如此。此外，電化學和熱學SEI生長模式違背了經典的表層生長動力學的基本假設。因此，盡管t0.5可能足以對SEI驅動的容量衰減進行一階估計和預測（尤其是在沒有實驗數據的情況下），但更先進和復雜的SEI模型（在循環過程中捕獲嵌入襯底的復雜行為）是在相關操作條件下建模SEI生長的重要步驟。
2. t0.5模型的經驗證據
在許多情況下，t0.5模型幾乎沒有理論依據來描述SEI增長。但是，如果這個模型有廣泛的經驗支持，它在實際應用中的使用就不會有問題。在將SEI生長模型納入物理退化模型以及外推容量衰減數據以預測未來性能時，準確性的最大化對于電池壽命的預測非常重要。
在以往的SEI工作中，一種常見的做法是將數據擬合到t0.5模型，目前最簡單但最有效的方法之一是殘差的圖形分析，這種方法雖然是定性的，但它提供了對模型性能的直觀理解。根據以往SEI文獻中的六個選定數據集和一個新數據集，重新評估了SEI生長的時間依賴性，及其所聲稱的t0.5依賴性。首先對Broussely等人的數據擬合如圖2所示，發現所有模型的Radj2值都是可比較的，并且兩個數據集所有擬合的殘差看起來都是隨機的。冪律擬合的指數非常接近0.5（最大偏差=0.11），然而，只有一個0.5的擬合指數（三項冪律，60 °C）在95%的置信區間。在這種情況下，t0.5模型實際上產生了與廣義冪律模型類似的結果；但是，嚴格地說，0.5的指數只能在四種情況中的一種情況下使用。對其他數據的擬合結果也都表明，t0.5模型的性能與廣義冪律模型基本相當，甚至有些情況下廣義冪律模型提供的性能要比t0.5模型稍好一些。在回顧的17個系列中只有1個（28個冪律擬合中的1個）0.5的擬合指數能夠落在95%的置信區間。這一系列結果表明，t0.5模型在描述SEI生長方面的統計依據是薄弱的。此外，很少有因素與t0.5模型的高性能密切相關，這表明了分別評估每個數據集擬合優度的重要性。
圖2. t0.5與冪律關系的比較與數據吻合
以下是對文獻回顧的一些總結：首先，存儲期間的SEI生長趨勢（日歷老化）通常具有冪律指數，其與0.5相差不大，盡管0.5很少落在擬合指數的95％置信區間內。而在循環過程中的SEI生長趨勢（循環老化）幾乎總是符合指數小于0.5的廣義冪律。這表明，盡管SEI生長是一種復雜的現象，不一定嚴格遵循擴散限制，但在存儲過程中，SEI生長可能由化學SEI生長主導，至少比在循環過程中更符合標準的膜生長動力學，而循環過程中可能由電化學SEI生長主導。其次，一些其他影響可能會使SEI生長的這些測量結果復雜化，例如全電池中正極SEI的生長，活性物質損失，阻抗增大，電流不均勻性，電極相互作用等；這些影響可能導致所觀察到模型產生偏差。這些現有的實驗證據對t0.5模型的支撐是薄弱的，SEI生長計量學的未來發展可能為這一模型提供經驗證據。
3. SEI生長在不同時間機制之間的轉換
從理論上講，SEI可能會隨著薄膜的生長而在時間尺度上發生轉變，這些類型的轉變在氧化文獻中很常見。事實上，即使是最簡單的表面膜生長模型（如Deal-Grove），最初的反應也局限于較低的膜厚度（一階反應具有線性時間依賴性）。對第一周期SEI生長的實驗測量表明，過電位是速率的指數函數，這表明了Butler-Volmer動力學和表面反應動力學對SEI的初始限制。如圖11，將7個相鄰點同時擬合到兩個冪律表達式中，以檢驗擬合指數與四個系列中循環數的函數的相關性。在除一個系列之外的所有系列中，使用任何一個模型，指數都保持相當恒定。這一結果表明，至少在這四個數據系列中，SEI的時間依賴性在第一個循環之后不會發生重大轉變。

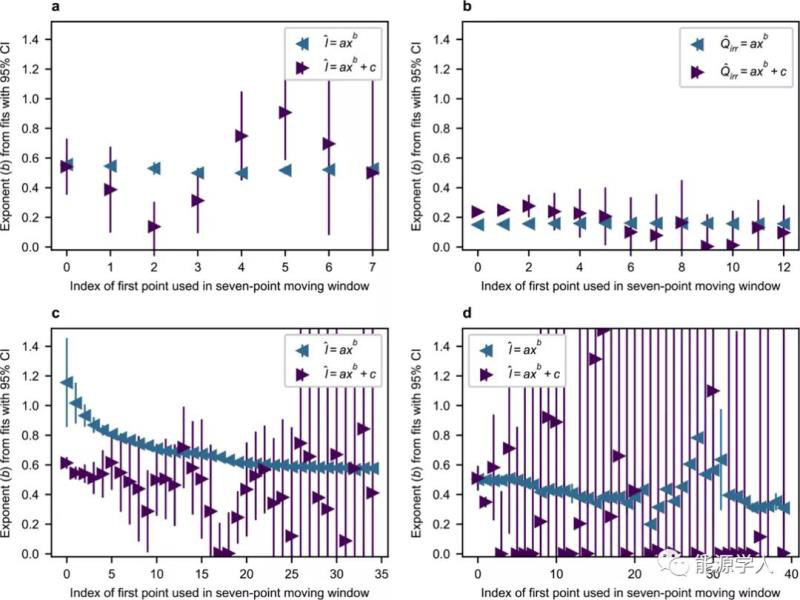

圖3. 四個系列子集的冪律指數
4. 未來SEI生長的預測
SEI生長模型的一個常見用途是預測電池壽命，這本質上是一個時間序列預測問題。對于這個用途，函數形式的選擇對于準確的預測是至關重要的。評價候選模型預測能力的一種簡單方法是將初始數據擬合，并將最后的幾個點作為一個測試集，然后比較各個模型之間測試集的均方根誤差（RMSE）。如圖4，Smith等人已經將這種方法應用于壽命預測。選擇該系列進行分析，以說明在不與多個模型進行比較的情況下使用t0.5進行預測的不可靠性。圖4a中展示了更長時間的外推趨勢線，顯示了t0.5如何高估了冪律模型所估計的衰減。t0.5模型在1000 h時的額外預測總不可逆容量（Qirr）比兩項冪律模型大66％。這些經典的預測區間只考慮隨機誤差項的不確定性，而不考慮參數估計，因此可能低估了誤差。為了從經驗上確定數據集的合適函數形式，再次建議使用殘差分析。殘差沒有系統趨勢的擬合具有較低的偏差，這對于長時間的準確預測尤為重要。進一步研究了適用于Smith等人工作的所有被考慮的函數形式，但其殘差中都表現出一種系統的趨勢；而且t0.5模型是本系列中性能最差的候選函數形式。在循環過程中的SEI生長預計不會遵循t0.5模型，因此在殘差沒有系統趨勢的情況下確定一個合適的模型可能具有挑戰性。

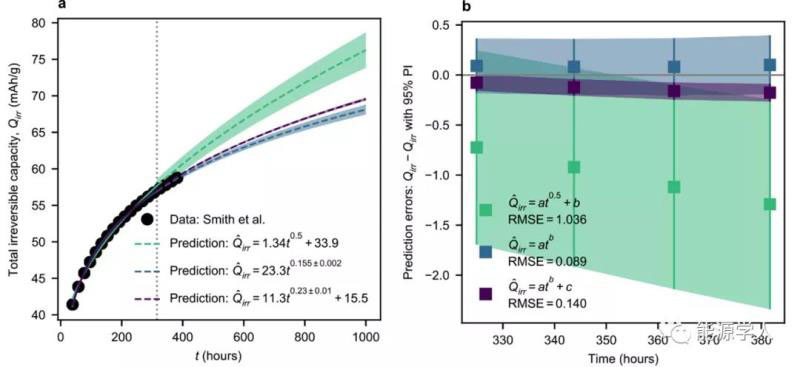

圖4. 使用t0.5和冪律擬合對文獻數據預測結果進行比較
【總結與展望】
這項工作回顧了鋰離子電池SEI生長的t0.5模型的理論和實驗依據。從理論上講，t0.5模型只在穩態生長時成立（即在儲存期間大致成立），但在典型的充放電循環期間很少成立。SEI生長的復雜性也不適合用簡單的比例關系擬合。根據經驗，這項工作研究的17個系列中，有16個系列的t0.5模型在統計上是不合理的。最后，研究人員發現冪律指數在不同的數據集中是相對穩定的。研究人員建議對多個模型（不限于冪律模型）進行比較，并通過殘差分析進行評估——既可用于科學地說明SEI生長的時間依賴性，也可用于推斷壽命預測應用中的容量衰減數據。
Peter M. Attia, William C. Chueh, Stephen J. Harris. Revisiting the t0.5 Dependence of SEI Growth. J. Electrochem. Soc. 2020, 167 (9), 090535, DOI:10.1149/1945-7111/ab8ce4
