儲能技術是解決可再生能源發電波動的有效途徑。風場配置儲能電站能夠?qū)崿F(xiàn)平滑輸出、跟蹤計劃出力、削峰填谷等作用，也能夠進行調頻、無功補償?shù)容o助服務，從而實現減少棄風、提高并網質量、建設友好型風場的目的。液流電池具有壽命長、安全性好、輸出功率大、儲能容量大且易于擴展等特點，壽命達到15-20年，同其他儲能技術比較，與風電場硬件具備最高的匹配度。特別適合用于風場儲能，滿足其頻繁充放電、大容量、長時間儲能需求。
近年來，國內外相繼開展了大量風場配置液流電池儲能的示范項目，驗證了儲能技術本身的可靠性，以及對風場的重要作用；一些研究機構對風場配置儲能的設計和運行模式進行了相關研究，依據風場運行特性，對配置的儲能容量設計和控制方法，運行模式，容量?jī)?yōu)化等進行了一系列的研究，提供了具體的解決方案和思路，為以后風場配置儲能設計建設提供參考依據。但是，從目前儲能的發展來看，儲能的經濟性始終是影響液流電池儲能技術大規模應用的關鍵因素。
本文以西北地區某風電場實際運行情況為基礎，考察風場配置液流電池儲能的應用模式，收益模式，分析風場配置儲能的經濟性，為液流電池儲能的發展，以及風場配置儲能的模式提供參考依據。
重點內容導讀
選定的風場2018年全年棄風量接近30%，棄風帶來的經濟損失約5000多萬元。圖1所示為該風場2018年部分運行數據，由圖中可以看出，風場棄風頻次較高，且棄風量波動較大。

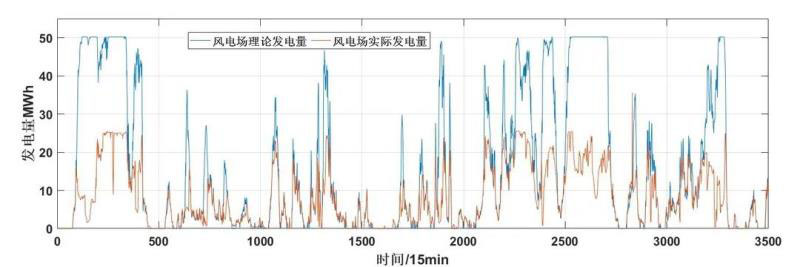

圖1. 風場部分運行歷史數據
依據選定風場實際運行數據，選定風場在2018年發生棄風頻次為853次，如圖2中所示，風場棄小于10MWh的棄風量的頻次占總數的50%以上，達到400余次。這些小規模的棄風可以通過儲能收集起來，在電網不限電時放出，實現減小棄風的目的，這也是儲能移峰功能的體現。
圖2. 風場棄風量及對應頻次
依據選定風場實際運行數據，模擬風場儲能的跟蹤計劃出力模式，分析儲能電站在跟蹤計劃出力模式中的充放電行為，從圖3中可以看出，儲能容量需求大多數時間在10MWh以內，放電次數接近3000次。這種運行模式特別適合于全釩液流電池儲能系統，能夠充分發揮全釩液流電池的壽命長、循環次數高、可靠性高的優點，而且，配置合適規模的儲能系統，可以提高儲能利用率，充分發揮儲能的作用。
圖3. 儲能跟蹤計劃出力模式放電次數及所需容量
由以上風場儲能運行模式分析可以看出，儲能當前比較適合于風場小規模移峰和跟蹤計劃出力模式運行。當前模式下，風場配置液流電池儲能收益由兩部分構成，減免考核和減少棄風。
考慮到全釩液流電池電解液價值，電解液殘值按原值的70%計算。綜合收益模型中的移峰、跟蹤計劃出力、考核減免收益模式，不同配置的全釩液流電池儲能電站在風場運行收益如圖4。
注：2h為2小時儲能時長，4h為4小時儲能時長；全釩液流電池儲能造價2h時長為以4000 RMB/kWh計算，4h時長以3000 RMB/kWh計算。

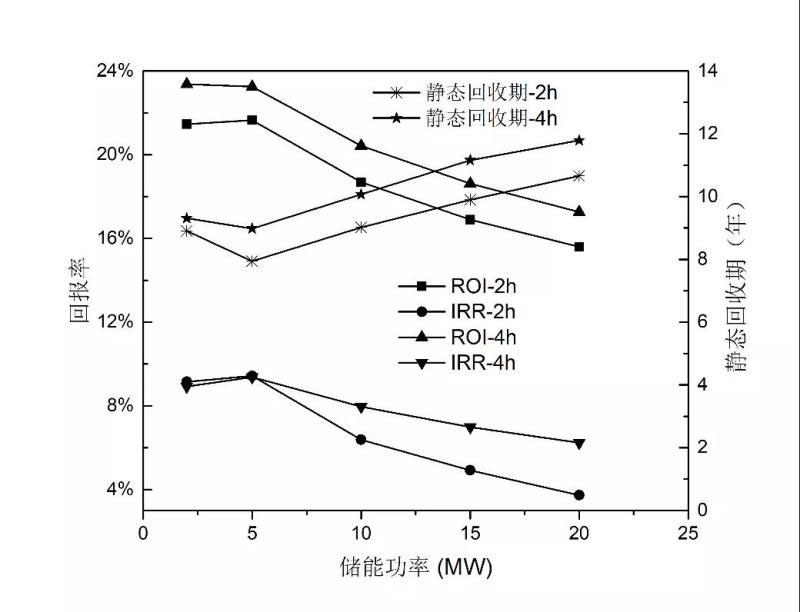

圖4. 不同規模不同時長儲能投資回報率和回收期
由數據分析可以看出，在當前運行模式下，液流電池儲能功率在5MW時，儲能容量為2小時（10MWh）時， 儲能具有最優的資金回報率和最短的回收期，投資靜態回收期約7.9年。
結論
風場配置全釩液流電池儲能系統，能夠很好的實現跟蹤計劃出力，減少棄風，減免“兩個細則”考核，也可以參與輔助服務，有效的提升風場并網質量，且具有較好的投資回報率，經濟效益明顯。
在小規模移峰和跟蹤計劃出力模式下，配置規模5MW/10MWh的液流電池儲能，是較優的配置方案。在上述分析中，僅考慮了電解液的回收，沒有考慮電堆的回收，因此分析結果顯示功率配置對投資回收期影響不大，實際上，電堆回收主要是關鍵材料的回收和再利用，工藝簡單，若考慮這部分影響，投資回收期會進一步縮短。若采用電解液租賃模式，投資回收期還會更進一步降低。
未來隨著儲能成本的降低，儲能可以發揮大規模移峰、能量管理的作用，可以實現削峰填谷以、收集棄風用于電力現貨市場交易，同時可以同跟蹤計劃出力運行模式結合，最大程度的提高儲能利用率，使得綜合收益最高。
引用本文
請輸入
范永生, 趙璐璐, 劉慶華, 繆平. 陸上風場液流電池儲能經濟性分析[J]. 儲能科學與技術, 2020, 9(3): 725-729.
Yongsheng FAN, Lulu ZHAO, Qinghua LIU, John LEMMON, Ping MIAO. Economic analysis of flow battery energy storage for wind farm application[J]. Energy Storage Science and Technology, 2020, 9(3): 725-729.
