研究背景
減少化石燃料的消耗，提高可持續能源的市場份額，對于避免環境污染，以更可持續的方式為我們的社會提供動力至關重要。電池技術是連接清潔能源和終端用戶的關鍵環節，由于其不斷增長的能量密度和不斷下降的成本，其應用范圍已從便攜式電子產品擴展到電動汽車。
鋰離子電池在便攜式電子設備和汽車應用中取得了巨大成功，這是因?yàn)榕c其他電池系統相比，鋰離子電池具有更高的能量密度和更長的循環壽命。然而，鋰離子電池在能量密度方面已經達到了極限，無法滿足電動汽車發展的持續需求。提高能量密度的可行策略包括：i）提高電池電壓；ii）提高電極比容量；iii）減少電池結構中的惰性成分。
電池的工作電位窗口主要受到非水電解質的LUMO和HOMO軌道的限制，進一步提高電池電壓目前已經難度極大。提高能量密度的另一個途徑是提高電池材料的比容量，或者探索多電子反應的電極材料。
鋰硫（Li-S）電池是新興電池系統中最具潛力的電池技術。但目前Li-S電池的商業化面臨諸多問題，包括活性物質導電率差、多硫化物溶解和電極體積變化等。這要求進一步合理設計電極、優化電解質配方和構建合理的電池結構，以提高電池的綜合性能和降低電池成本。
文章簡介
基于上述研究背景和實際需要，南方科技大學Long Kong（通訊作者）及合作者以“Approaching energy-dense and cost-effective lithium sulfur batteries: From materials chemistry and price considerations”為題，在Energy上發表研究論文，建立了能量密度、成本與電池參數之間的關鍵聯系，以了解電池中單個成分的重要性，并有望指導未來鋰硫電池產業化的研究。
文章解讀
1. Li-S電池基礎
Li-S電池的高能量密度依賴于硫正極和鋰負極的多電子氧化還原反應。在一個典型的電化學還原過程中，元素硫被逐步還原為多硫化物，并進一步還原為硫化鋰（Li2S）。這種還原過程伴隨著金屬鋰的氧化，形成溶劑化鋰離子，并向硫正極遷移，形成硫物種以平衡電荷（圖1a）。理論上，電池能量密度可以達到2654 Wh kg-1，預計實際比能量為500 Wh kg-1。即使是基于Li-Ni-Co-Al-O和Si-C的鋰離子電池，在能量方面也無法與Li-S電池相比（圖1b）。
硫正極由活性硫組分和導電碳組成，它們通過聚合物粘合劑交聯，形成鋰離子和電子遷移的多孔電極結構。在軟包電池中，鋰箔被壓在銅集流體上作為負極。除正極和負極外，電池部件還有非水系電解質和多孔隔膜（圖1c）。
除負極材料不同外，Li-S電池的結構繼承了鋰離子電池的結構（圖1d）。這種電池結構的相似性使得Li-S電池與傳統的電池生產線兼容，并可從具有電池組級別的鋰離子電池生產中獲得大量的經驗。
圖1（a） 硫正極的放電機理；（b）電池化學的理論和實際比能量；（c）Li-S電池和鋰電池結構示意圖
2. 軟包電池的重量和成本構成

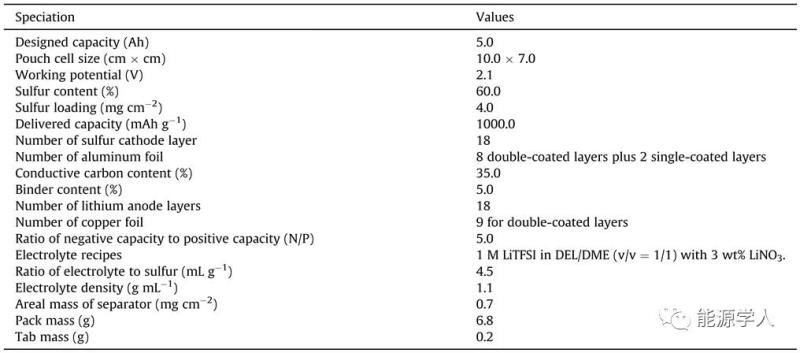

本部分設計的Li-S軟包電池如圖2a所示，總?cè)萘繛?.0Ah，比能量為224 Wh kg-1，由8層雙層涂硫正極、2層單層涂硫正極和9層雙層涂負極組成。正極、負極和隔膜封裝在一起，極耳通過超聲波焊接連接到集流體。表1給出了用于預測電池的比能量和成本的設計參數。
扣式電池中的電解質與硫（E/S）的比為10~30，這是因?yàn)殡姵刂械目臻g很大。E/S比值在軟包電池中可降低到5以下。盡管軟包電池中的電解質體積顯著減小，但電解質的重量仍占電池總重量的一半以上（圖2b）。電池中的活性硫組分僅占10.66%，遠低于傳統鋰離子電池，這歸因于低硫含量和低面積活性物質負載。
鋰金屬的量超過理論量的400%，石墨量則僅超過5%。盡管Li-S電池的N/P較高，但鋰金屬負極僅占2.77 wt%，而石墨負極占18.11 wt%。這表明，鋰金屬量的減少對軟包電池比能量的顯著提高意義不大。
進一步分析原料成本。電解液成本高達58%以上，與鋰離子電池電解液成本（3.33%）形成鮮明對比。如此高的成本可歸因于以下兩點：（1）電解液的高重量百分比；（2）當前市場階段昂貴的鋰鹽。在本文的模型中，封裝也是一個關鍵的成本構成（29.47%），但該成本部分在不久的將來不太可能顯著降低。
值得注意的是，鋰離子電池中的NCM成本占30%以上，而硫的成本可以忽略不計（0.03%），鋰箔負極的成本也大大低于鋰離子電池中的石墨負極，在電極材料成本上顯示出極大的優勢。
通過對Li-S軟包電池和鋰離子軟包電池之間的對比，可以得出以下結論：
（i）在重量和成本方面，電解質在Li-S電池中占有很大的份額；
(ii）由于元素硫和金屬鋰的廉價和高容量特性，Li-S電池的正極和負極材料的重量和成本都顯著降低；
(iii）Li-S電池的輔助部件（如銅箔、鋁箔、粘合劑和導電炭）與鋰離子電池具有相似的重量和成本比，這些部分很難減少。

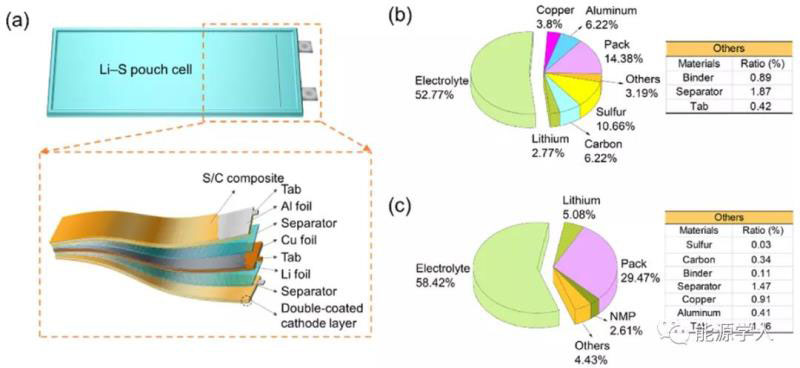

圖2（a）軟包電池示意圖；一個軟包電池的重量和成本構成。
3. 影響Li-S電池能量密度和價格的關鍵因素
通過優化參數，并建立臨界參數與比能量之間的關系，對于提高比能量十分重要。在此，作者考慮基本參數，如硫含量、電池容量、E/S比和鋰負極量，以確定這些改進的參數如何影響軟包電池的比能量。
圖3a中，首先是基準電池參數下的能量密度，包括硫含量的60 wt%，E/S=5，Q=1000 mAh g-1和400%的過鋰量）。通過工程設計，硫含量有可能達到85 wt%，能量密度則可提升到258 Wh kg-1。如放電容量達到1350 mAh g-1，比能量密度可以進一步提高到344 Wh kg-1。通過將E/S比分別降低至3.5（53.9 wt%）和2.5（45.5%），電池能達到397和469Wh kg-1的比能量。然而，通過降低E/S比來提高能量密度，應充分考慮硫的氧化還原動力學和鋰金屬陽極的保護。Li-S電池在貧電解液條件下，往往表現出低容量和短循環壽命。進一步，通過將過鋰量減少到100%（N/P=2），電池可達到486 Wh kg-1的比能量。
圖3b定量化地描述了能量密度的提高對電池成本的降低表現。傳統的NMC-C電池的成本是116.1 US$ Kg-1，這僅是上述基準Li-S電池的50%。通過提高硫含量/容量、降低E/S比和盡量減少過鋰量，逐步優化電池參數，可使電池成本從243.7逐漸降低到109.8 US$ Kg-1。
圖3 （a）電池水平的比能量與電池參數間的關系；（b）電池參數和電解液價格與Li-S軟包電池價格間的關系。
4. 電池材料價格
現階段，Li-S電池的大部分生產工序與鋰離子電池一樣，原材料的價格將對電池的成本產生重大影響。制備鋰離子電池電極的原材料價格一般在每噸3000美元以上（圖4a）。原材料價格的波動對最終電極材料的價格影響則十分有限，其價格都在穩步下降（圖4b）。但是，硫粉的價格仍然比其他電極材料低兩個數量級，這表明了降低Li-S電池成本的巨大潛力。
電池中的另一個需考慮的成分是鋰鹽。六氟磷酸鋰（LiPF6）是目前鋰離子電池中的一種商用鋰鹽，其價格持續下降，目前比Li-S電池中最常用的三氟甲磺酰亞胺鋰（LiTFSI）低一個數量級（圖4c）。
圖4（a）原材料電極材料和鋰鹽價格隨時間的波動。
結論
為了實現高能量密度、高性價比的Li-S電池，需要優化電池制備過程中的關鍵參數。要實現Li-S電池400~600 Wh kg-1的能量密度，需將設計參數推至其極限，如85 wt%硫含量、硫容量1350mAh g-1、E/S=2.5和N/P=2。在如此苛刻的條件下，Li-S電池的長期穩定運行對設計載硫骨架、開發高效電解液和鋰金屬保護提出了嚴峻的挑戰。若能同時滿足這些苛刻的電池參數，將有利于大大降低Li-S電池的成本，達到與鋰離子電池相當?shù)乃健?
Chen Yang, Peng Li, Jia Yu, Li-Da Zhao, Long Kong, Approaching energy-dense and cost-effective lithium sulfur batteries: From materials chemistry and price considerations, Energy, 2020, DOI:10.1016/j.energy.2020.117718
