【研究背景】
在日益嚴重的環境問題的驅動下，發展清潔和可再生能源的需求已成為現代社會最緊迫的挑戰。氫氣因其環保的生產途徑和較高的能源密度成為了最具發展前景的能源載體之一。電解水析氫（HER）因具有產品純度高、工業化成熟、無污染且原材料資源豐富等優點被認為是未來通向氫能源經濟的最佳途徑。而電解水技術發展的瓶頸是電解能耗較高的問題，需要催化劑來降低電化學反應過電位。目前，鉑/碳化合物被認為是最為高效的析氫反應電催化劑，特別是在酸性溶液中。然而，昂貴的貴金屬鉑的大量使用極大地限制了它的廣泛應用。開發活性、穩定、經濟的催化劑是實現規?；a(chǎn)氫氣的關鍵戰略。
【工作介紹】
通過少量的貴金屬修飾來提高催化劑催化活性被認為是促進HER應用的有效途徑。但是，關于催化材料中貴金屬形態的調控及其對HER性能影響的系統研究還鮮有報道。近日，深圳大學微納光電子學研究院張文靜教授課題組利用簡單的光熱法合成了不同鉑形態（單原子、原子簇和納米顆粒）修飾的二硫化釩析氫催化劑材料，并且研究了它們的HER性能。其中，最高的催化活性來自單原子-原子簇共修飾的二硫化釩催化劑材料，其在電流密度達到10 mA cm-2時過電位僅為77 mV，十分接近商用Pt/C催化劑材料（48 mV）。然而，通過對鉑含量進行歸一化處理發現，最高的單位鉑質量活性來自單原子鉑修飾的二硫化釩（200mV下電流達到22.88 A mgPt-1，是Pt/C催化劑的12倍），原因主要是單原子鉑的原子利用率最高。此外，理論模擬表明經過鉑修飾后的二硫化釩氫吸附自由能更加接近熱中性值，并且提高了電荷傳輸效率，因此增強了其電催化析氫活性。該文章發表在國際頂級期刊ACS Nano上。深圳大學博士后朱婧婷為本文第一作者，深圳大學張文靜教授、香港理工大學柴揚教授、深圳大學王卓助理教授為本文共同通訊作者。
【內容表述】
在已報道的電催化劑材料中，過渡金屬雙硫?qū)倩衔铮═MDs）因其低成本、環保和高催化活性而受到廣泛關注。但是，它們固有的催化活性還不足以滿足工業應用。目前，通過鉑修飾的方法來提高TMDs的催化活性已有報道。如果能夠?qū)⑿揎椀你K顆粒尺寸減小到原子簇甚至單原子的尺度則能夠在增強催化劑催化活性的同時顯著降低貴金屬用量，從而降低催化劑成本。據報道，鉑單原子修飾的TMDs，如MoS2、MoS2/NiS2等顯示了較高的催化活性，但鉑用量顯著低于Pt/C粉末。然而，嚴格的反應條件和復雜的工藝限制了其廣泛的應用。此外，2H-MoS2對HER的催化活性位點局限于其邊緣的配位不飽和S原子，導致基面失效。相比之下，金屬1T-VS2同時表現出邊緣和基面活性，并且制備方法簡單，只需在160℃下進行一次水熱處理即可。因此，VS2成為了Pt單原子錨定的有利候選。
利用VS2為基礎的電催化劑來提高HER的整體性能已有大量研究，但據我們所知，目前還沒有系統的研究將不同的Pt形態尤其是單原子Pt加入到VS2中來考察它們對HER的影響。因此，研究人員以VS2為基礎材料，對其進行了鉑單原子修飾，從而得到了催化性能十分優異且成本低廉的復合電催化劑材料。首先，通過一步水熱法在碳紙上原位生長了VS2納米片。然后，將長有VS2納米片的碳紙與不同濃度的氯鉑酸溶液充分混合均勻，碳紙兩面分別在氙燈光源下照射一段時間即可得到不同鉑形態修飾的VS2納米片。通過控制氯鉑酸濃度和照射時間即可得到單原子鉑修飾的二硫化釩催化劑。
圖1顯示了不同鉑形態修飾的二硫化釩催化劑材料的制備流程，先是通過一步水熱法在碳紙上生長二硫化釩的納米片，然后將其與氯鉑酸混合并在太陽光或氙燈光源下照射，通過控制氯鉑酸的濃度、光照強度和時間，即可得到單原子鉑修飾的二硫化釩催化劑。
圖1. 催化劑制備實驗流程圖。
通過圖2（a）中的HRTEM和SAED圖像可以驗證所得納米片為VS2。圖2（b）顯示了碳紙上生長的VS2納米片的具體形貌以及納米片厚度。隨后通過球差電鏡觀察了Pt的形貌和分布，具體結果見圖2（c-h）。根據襯度的不同可以判斷高亮的位置為Pt?？梢姷蜐舛鹊穆茹K酸條件下Pt主要以單原子或原子簇的形式存在，而高濃度下則在生成單原子和原子簇的同時也生成了Pt的納米顆粒。
圖2. （a）VS2的HRTEM圖像，插圖為SAED圖像。（b）VS2/CP的SEM圖像。（c-h）不同形態鉑修飾的VS2的HAADF-STEM圖像。
通過XAFS分析可以再次印證Pt的分散形式。從圖3（a）的EXAFS結果中可以看到，與標準Pt 箔中的Pt-Pt鍵相比，0.1mM氯鉑酸樣品中沒有Pt-Pt鍵，1mM樣品中出現輕微的Pt-Pt鍵峰，而10mM樣品中的Pt-Pt鍵峰十分明顯。與HAADF-STEM結果相結合，再次印證了Pt在0.1、1、10mM氯鉑酸樣品中的主要分散形式分別為單原子、原子簇、納米顆粒。此外，0.1和1mM樣品的主要峰位與PtS2中Pt-S鍵峰位吻合，說明Pt原子主要通過Pt-S鍵固定在VS2表面。3（b）圖中的XANES反映了Pt在樣品中的氧化態，通過對吸收邊的放大可以看出，0.1和1mM樣品的吸收邊明顯高于Pt 箔，說明樣品呈正價，與其分散形式相符。

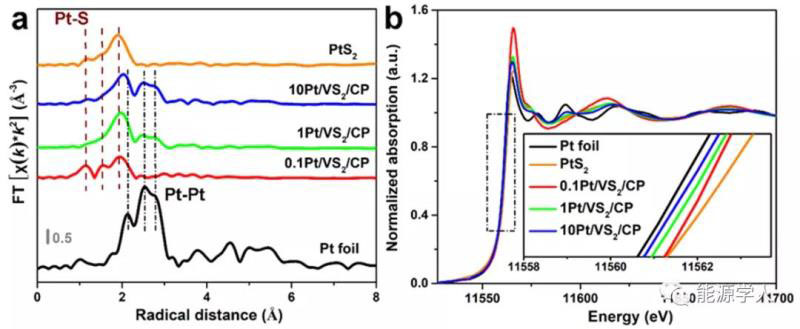

圖3. 不同形態鉑修飾的VS2的XAFS表征結果：（a）EXAFS和XANES。
隨后，對樣品進行了電催化析氫性能的表征。通過圖4（a）的LSV曲線可以看到，隨著Pt含量的增加催化效率逐漸提高，但是當氯鉑酸濃度增大到1mM以后，催化效率不再提升，這主要是由于Pt納米顆粒的催化效率遠遠低于單原子，因而在少量Pt納米顆粒生成的情況下，對催化效率不再有明顯提升。圖4（d）中的Tafel斜率再次印證了這一點。圖4（c）計算了不同樣品含有的單位質量的Pt對于催化活性的影響，可以看出，Pt含量越低，其單位質量的催化活性越高，這主要是由于含量越低，單原子的比例越大，原子利用率越高。圖4（e-f）顯示了樣品的耐久性，可以發現在12h的測試過程中，樣品的電流并未出現明顯衰減，同時5000次循環后，樣品的LSV曲線也并未出現明顯偏移，說明該樣品具有良好的穩定性。

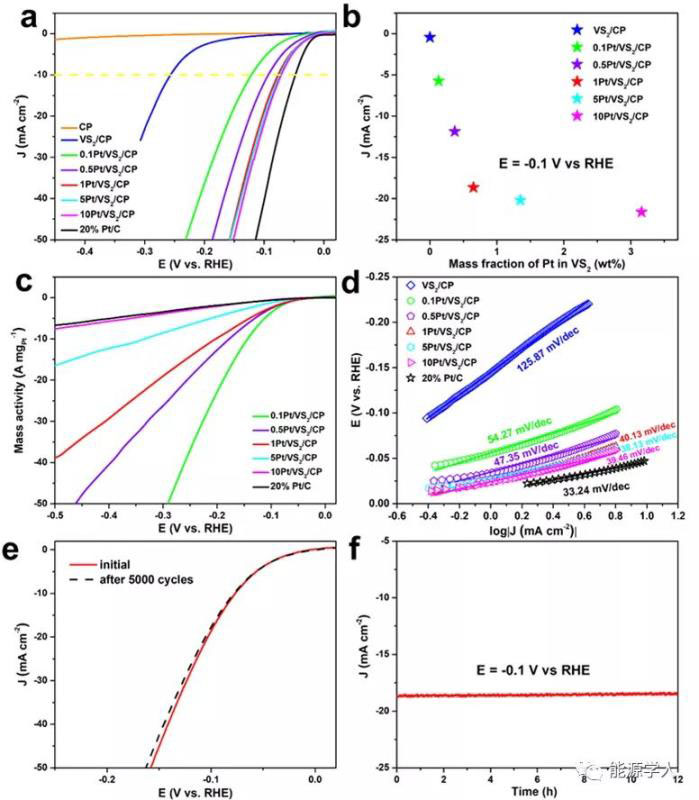

圖4. 0.5M H2SO4為電解液下的HER性能：不同形態鉑修飾的VS2的LSV曲線；（b）電流隨鉑含量的變化；（c）單位鉑質量活性；（d）Tafel斜率。（e）和單原子鉑修飾的VS2催化劑的穩定性測試結果。
最后，對樣品的催化活性提升進行了相關機理分析。圖5（a-c）分別為單純VS2，Pt摻雜VS2和Pt吸附VS2的氫原子化學吸附模型。通過計算可以得到其相應的氫吸附自由能如圖5（d）所示，可以發現Pt的引入，無論是以取代V原子形式存在或是以吸附在VS2表面的形式存在，氫吸附自由能都比單純的VS2和單純的Pt更加接近于熱中性值，更加有利于氫吸附和解吸過程，從而增強電催化析氫性能。同時通過對比DOS也可以發現（圖5（e-i）），Pt摻雜或吸附后，費米面附近的態密度有所增強，意味著能夠有更多的電荷參與到反應中，也對于提升電催化析氫活性有所幫助。

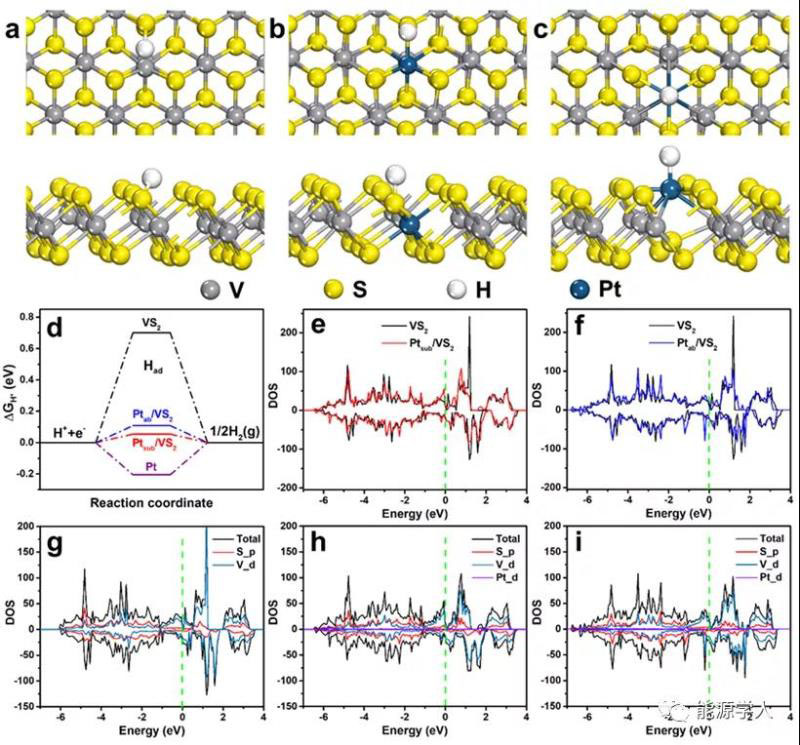

圖5. DFT模擬計算。
【結論】
該工作設計并制備了一系列電催化劑，通過將不同的Pt形態（單原子、原子簇和納米顆粒）與碳紙上的片狀VS2結合，提高了HER的性能。制備的單原子鉑修飾的二硫化釩催化劑具有低過電位、較高的催化析氫效率和良好的長期耐久性。通過調整氯鉑酸濃度在氙燈或日光照射下成功實現了鉑的形態的可控調節。從而在VS2上成功獲得了沒有聚集的單原子鉑，呈現出優異的質量活性。此外，理論研究表明，Pt修飾可以優化H原子的吸收行為和電荷轉移動力學，有利于提高HER性能。這項工作提供了一種基于不同Pt形態和VS2協同作用來制備高活性和高穩定性催化劑的途徑，可以幫助降低材料和生產成本，有利于氫能源的大規模應用。
Jingting Zhu, Lejuan Cai, Xinmao Yin, Zhuo Wang,* Linfei Zhang, Haibin Ma, Yuxuan Ke, Yonghua Du, Shibo Xi, Andrew T. S. Wee, Yang Chai* and Wenjing Zhang*, Enhanced Electrocatalytic Hydrogen Evolution Activity in Single-Atom Pt Decorated VS2 Nanosheets, ACS Nano, DOI:10.1021/acsnano.9b10048
